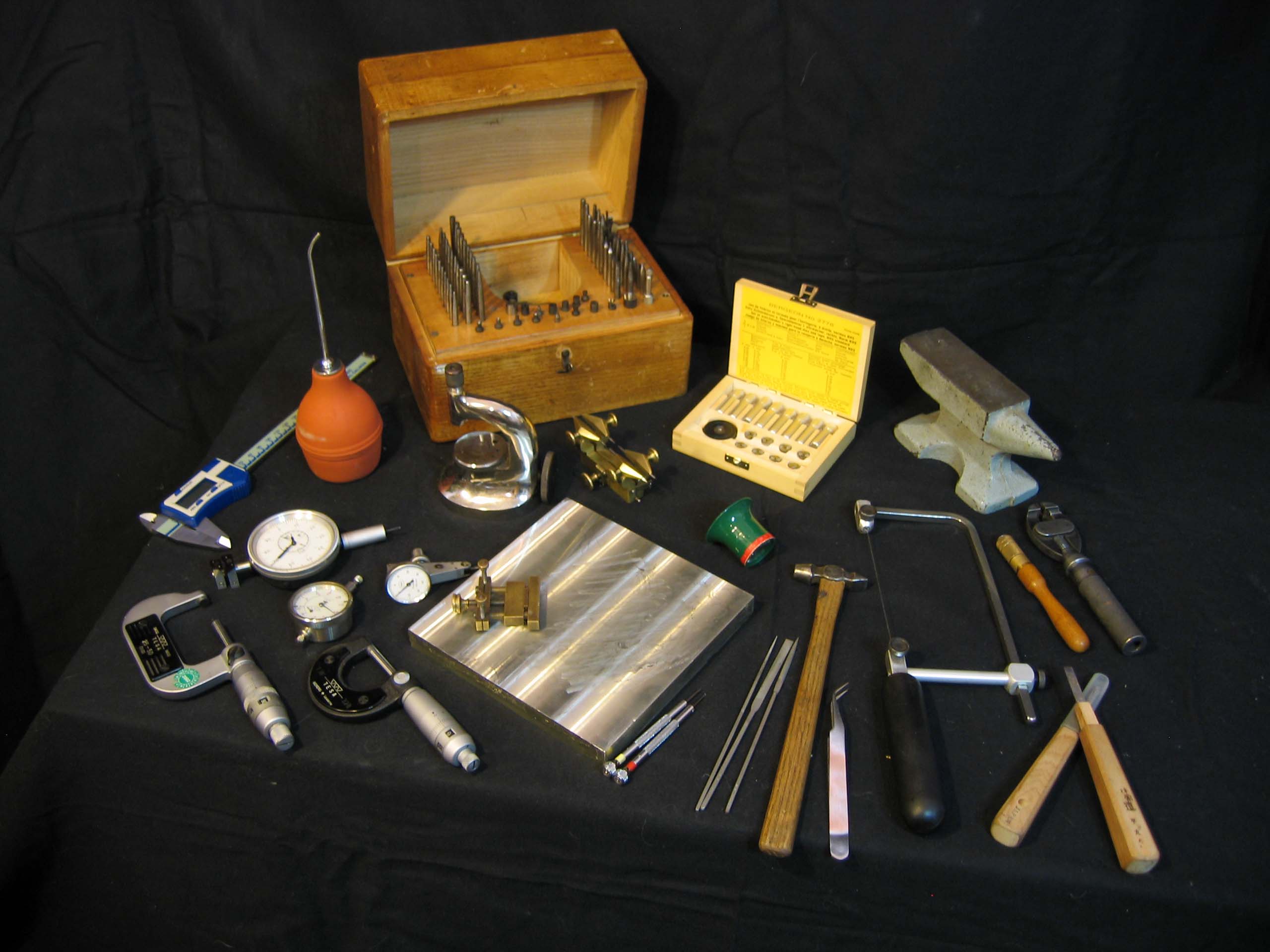

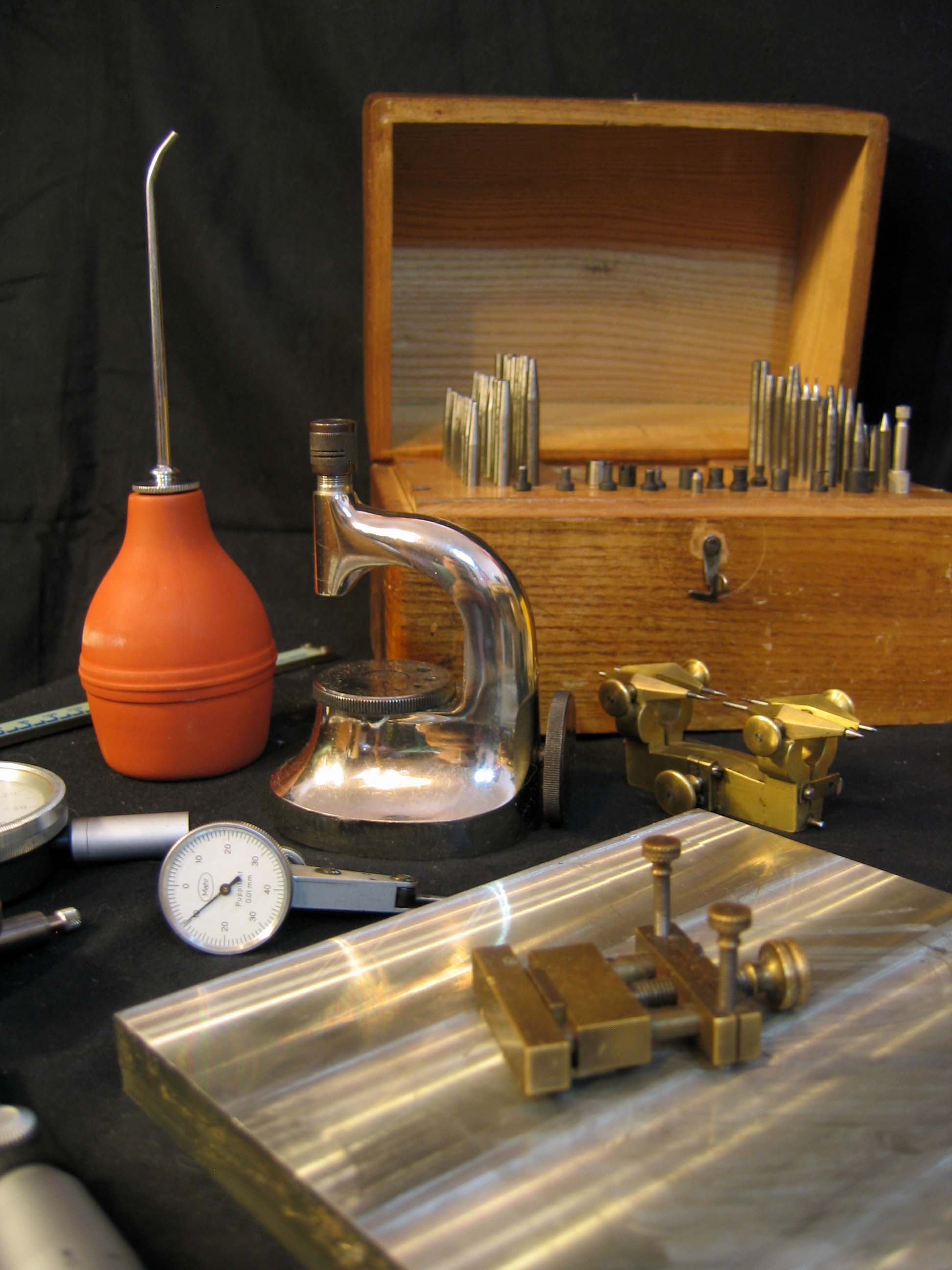

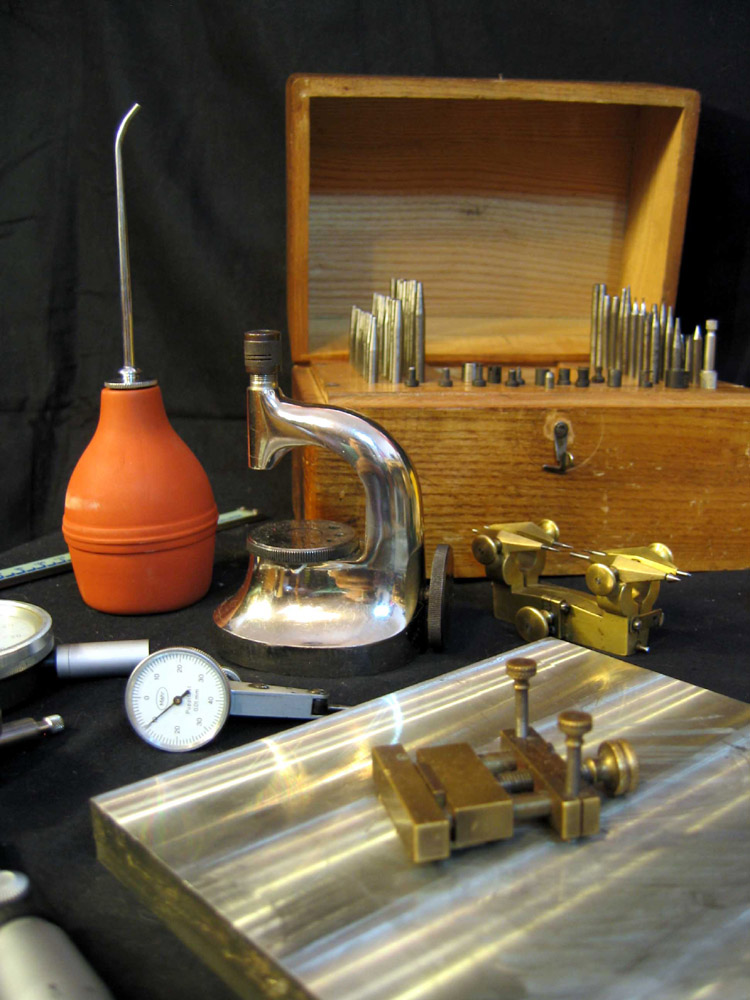

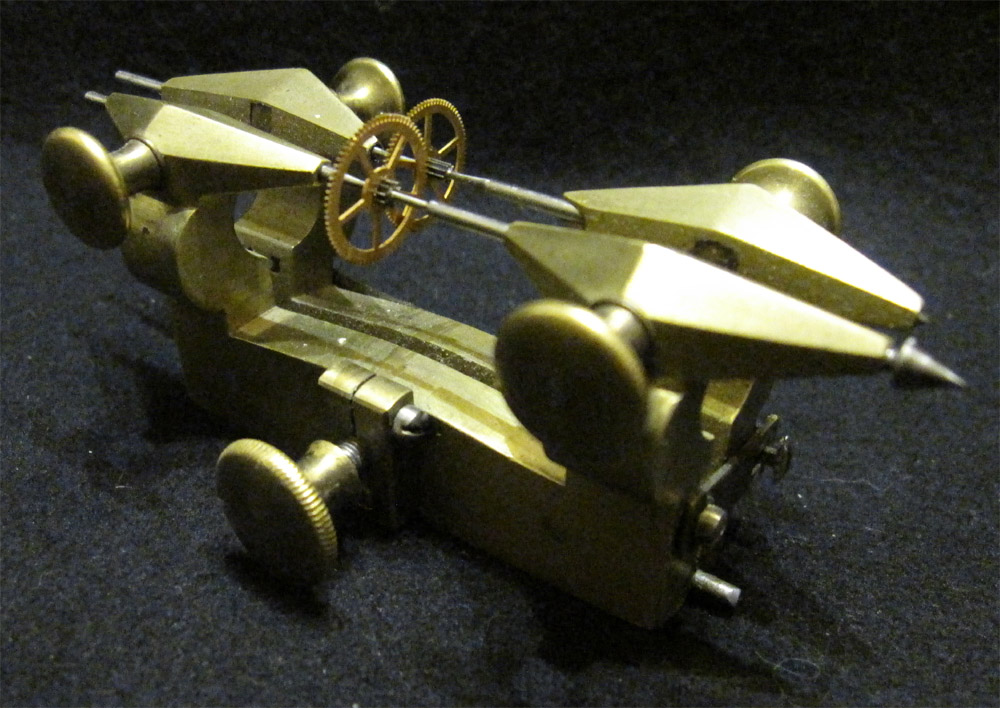

Eine Uhr ist ein äußerst komplexer Mechanismus. Zu ihrer Herstellung werden neben Maschinen zahlreiche Werkzeuge, Messgeräte und Vorrichtungen benötigt. Eine wichtige Rolle spielen auch optische und messende Instrumente wie Mikroskop, Messschieber, Mikrometer und Messuhr. Hinzu kommen Präzisionsschraubendreher, Pinzetten, Stichel, Feilen usw. Außerdem Gewindebohrer, Schneideisen, Schleifvorrichtungen, verschiedene Schleif- und Polierpasten, Zinnstäbe und vieles mehr.
Geräte

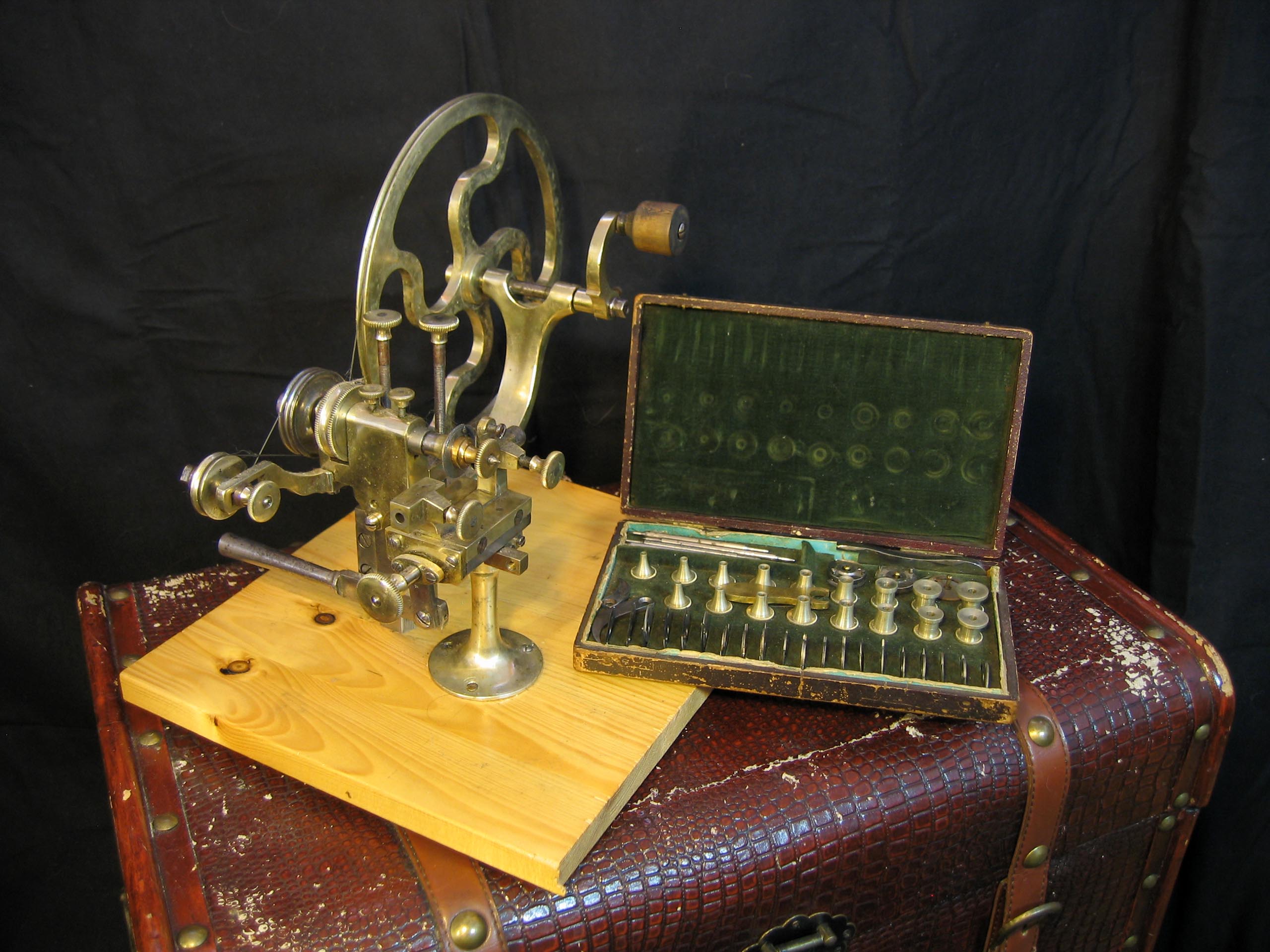

Zahnradwälzmaschine
Diese Maschine wird zur Korrektur des Zahnprofils und zur Verbesserung des Zahneingriffs verwendet.
Mit ihr lassen sich viele Fehler korrigieren, etwa zu tiefer Eingriff bei zu großen Zähnen oder ein vergrößertes Zahnrad nach bestimmten Bearbeitungen. Ein gewisser Nachteil besteht jedoch darin, dass die Zähne nach dem Wälzen unterschiedlich werden können.

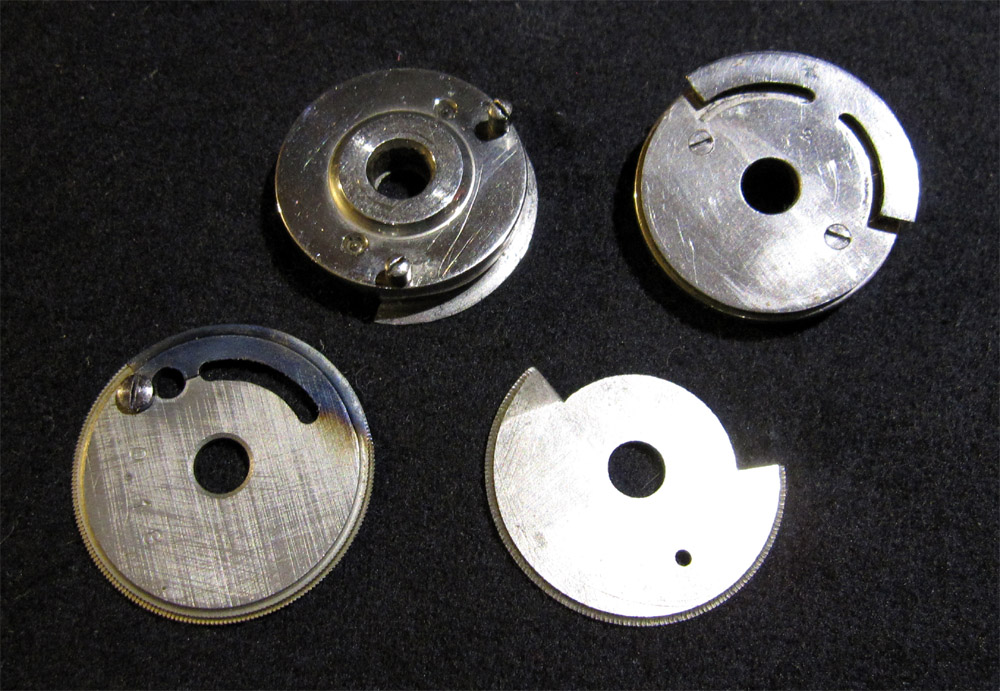

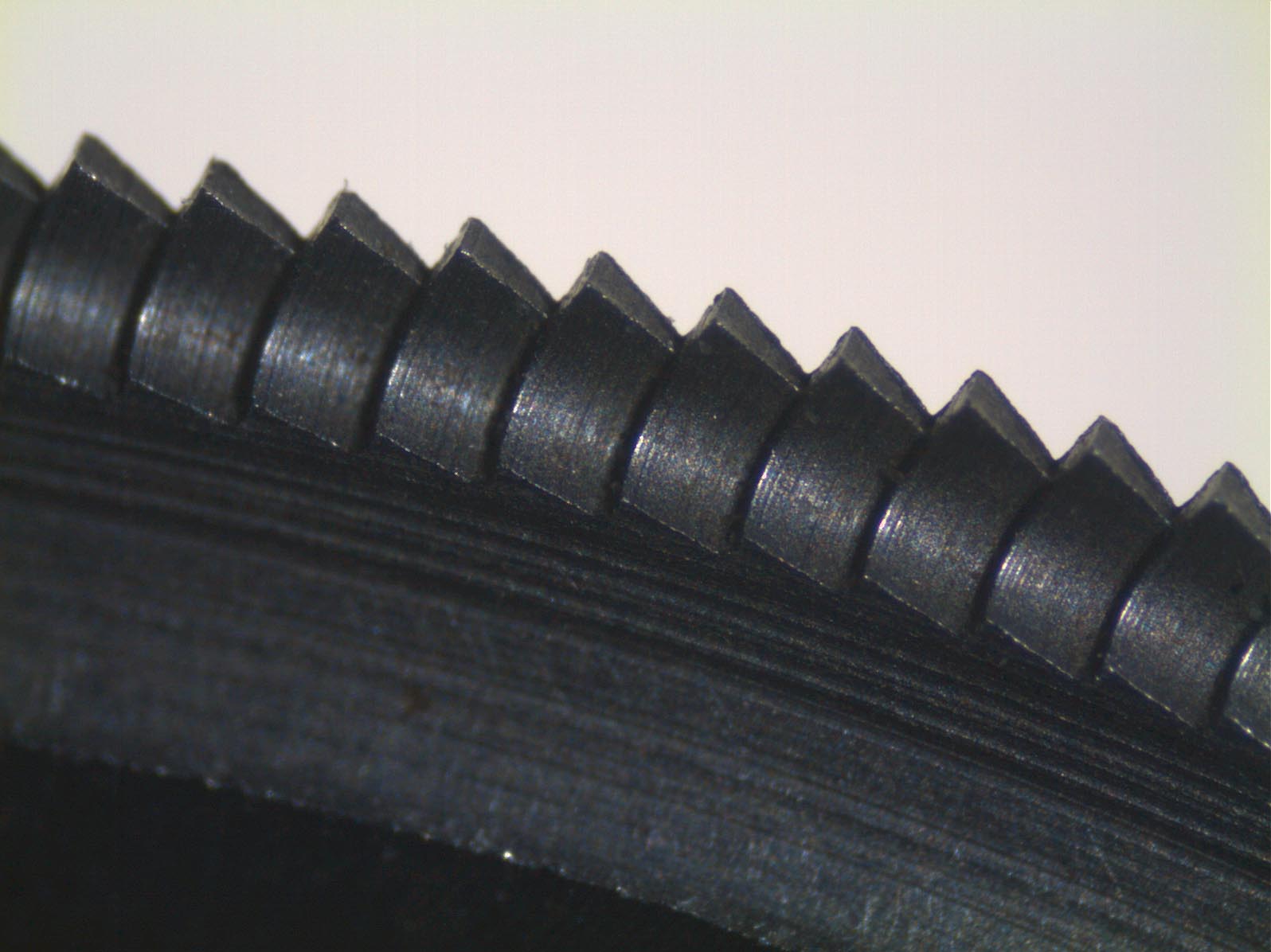

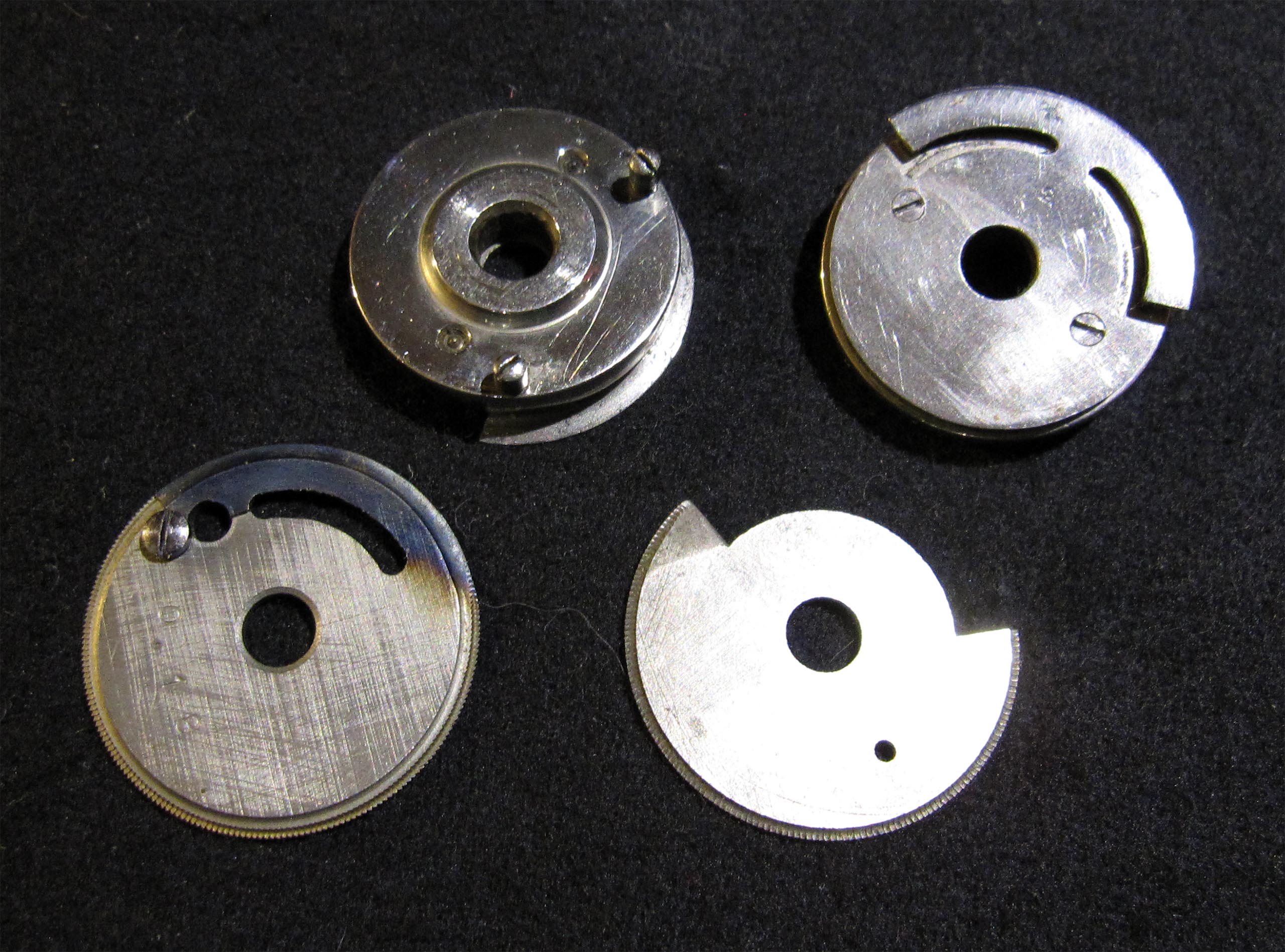

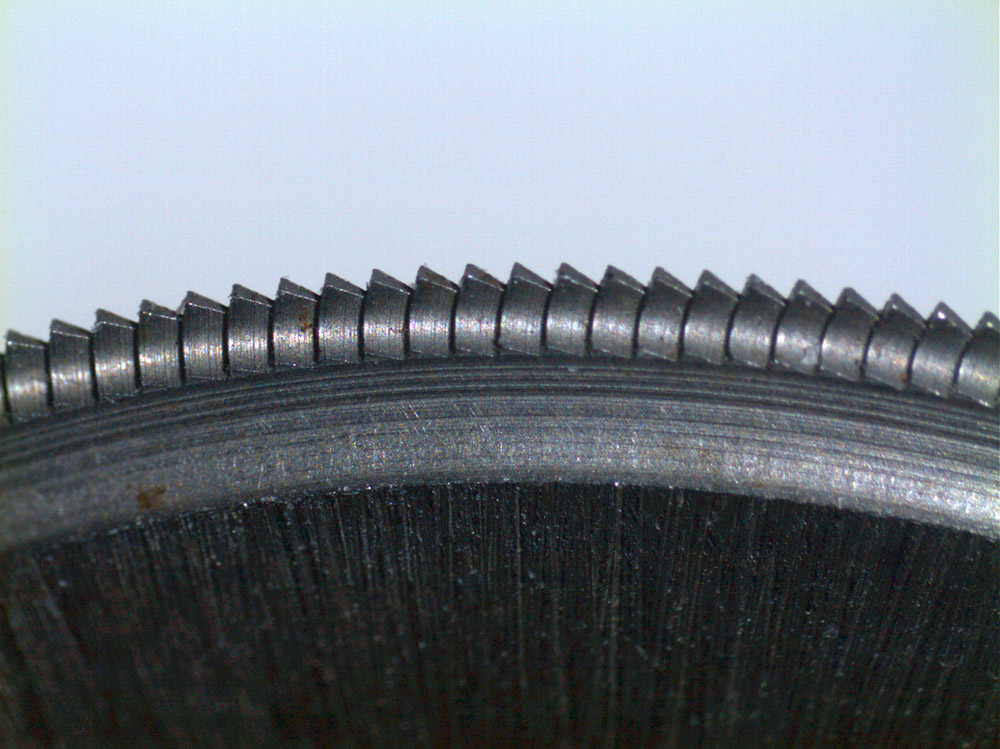

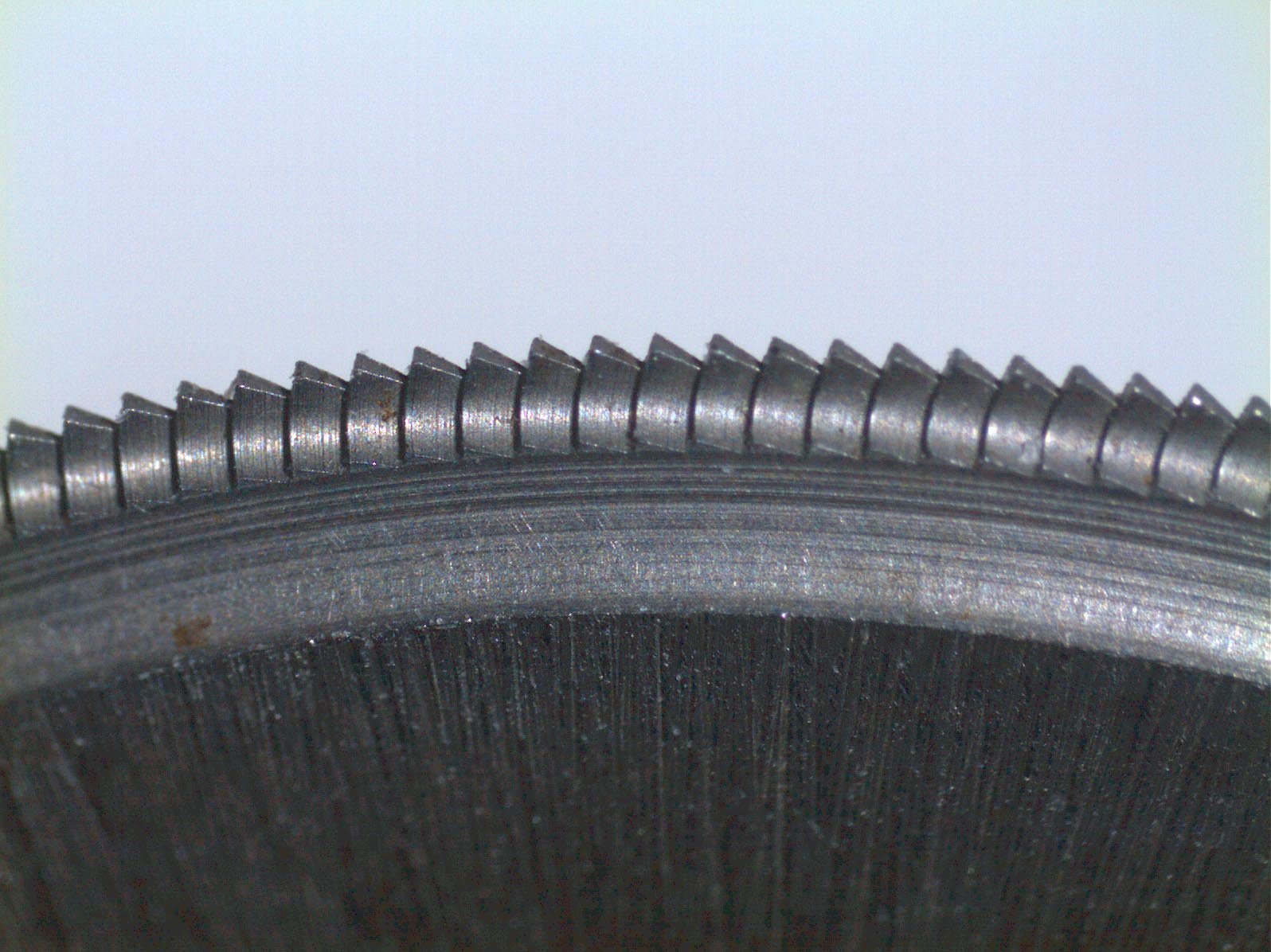

Die Fräser besitzen auf etwa zwei Dritteln ihres Umfangs ein feinzahniges Profil, der restliche Teil ist glatt. Dieses Segment wirkt als Teil eines schraubenförmigen Antriebs und greift in die nächste Zahnlücke ein. Beim Wälzen dreht sich das Rad um eine Teilung weiter, sodass der Fräsvorgang kontinuierlich bleibt.
Triebnietmaschine mit Vorrichtung zum Einpressen von Steinen
Die Triebnietmaschine mit Vorrichtung zum Einpressen von Lagersteinen ist vielseitig einsetzbar, beispielsweise zum Aufsetzen von Rädern auf Triebe.

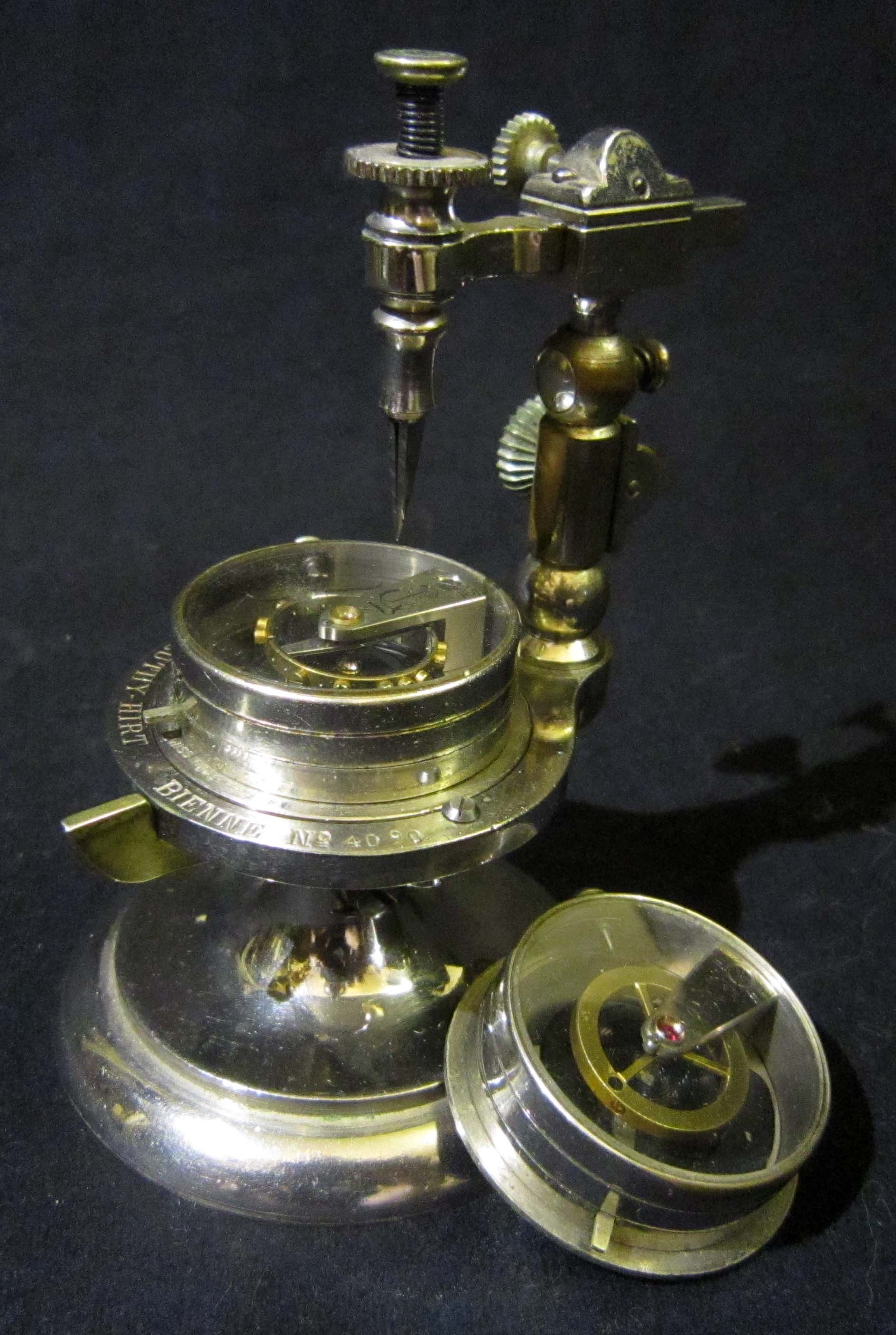

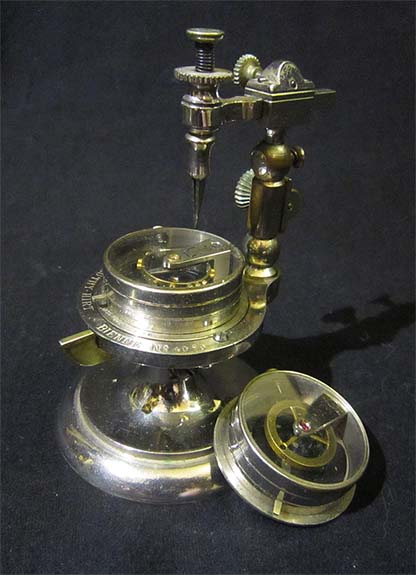

Zur Bestimmung der Spirallänge wird das Gerät Luthy-Hirt verwendet. Es besteht im Wesentlichen aus zwei Teilen: unten eine Referenzunruh, oben eine Klemmzange. Die Schwingungsfrequenz der Unruh kann von 10.000 bis 22.000 Halbschwingungen pro Stunde eingestellt werden. Die Position der Zange lässt sich in verschiedene Richtungen verändern: in der Höhe, kreisförmig nach links und rechts, nach vorn und hinten sowie durch Drehen um die eigene Achse.
Obwohl dieses Gerät um 1900 entwickelt wurde, ist es bis heute aktuell und nutzbar.
Funktionsprinzip
Das innere Ende der Spirale ist in der Regel auf der Unruhwelle befestigt, das äußere wird in der Zange des Messgeräts fixiert. Beim Betätigen des Hebels beginnen beide Unruhen zu schwingen. Anhand der Frequenz des Gesamtsystems lässt sich feststellen, ob beide Unruhen synchron schwingen. Ist dies nicht der Fall, kann durch Verschieben des Befestigungspunktes die Spirallänge entsprechend angepasst werden.
Die Anzahl der Spiralwindungen sollte weder zu groß noch zu klein sein. Um die Windungen besser zählen zu können, legt man weißes Papier unter das Glas. Ist die Windungszahl bereits festgelegt, die Frequenz weicht jedoch stark vom Sollwert ab, kann eine andere Spirale ausprobiert werden.
Der Durchmesser der Spirale muss in einem bestimmten Verhältnis zur Unruh stehen. Sind Windungszahl und Durchmesser bereits vorgegeben, bleiben nur wenige Parameter zur Veränderung. Beispielsweise kann eine stärkere oder schwächere Spirale gewählt werden. Im Extremfall bleibt die Unruh selbst. Besitzt sie Schrauben, können diese oder ihre Position verändert werden – allerdings nur, wenn man die Unruh selbst gefertigt hat. Stammt sie nicht aus eigener Herstellung und es ist ersichtlich, dass zuvor niemand eingegriffen hat, sollte man sie besser nicht verändern.
Selbstverständlich kann die richtige Spirallänge auch anhand der Gangwerte mit einer Zeitwaage überprüft werden. Beim Fixieren der Spirale mit einem Stift entsteht jedoch eine minimale Verformung. Liegt diese Verformungsstelle weit von der nächsten Befestigungsstelle entfernt, kann dies die Qualität der Feder beeinflussen.
Die Unruh im Luthy-Hirt-Gerät ist groß und schwer, während die Zapfen sehr fein sind. Dadurch wird erreicht, dass die Unruh lange schwingt. Die Zapfenlager besitzen keine Stoßsicherung, weshalb der Versand solcher Geräte per Post sehr problematisch ist.

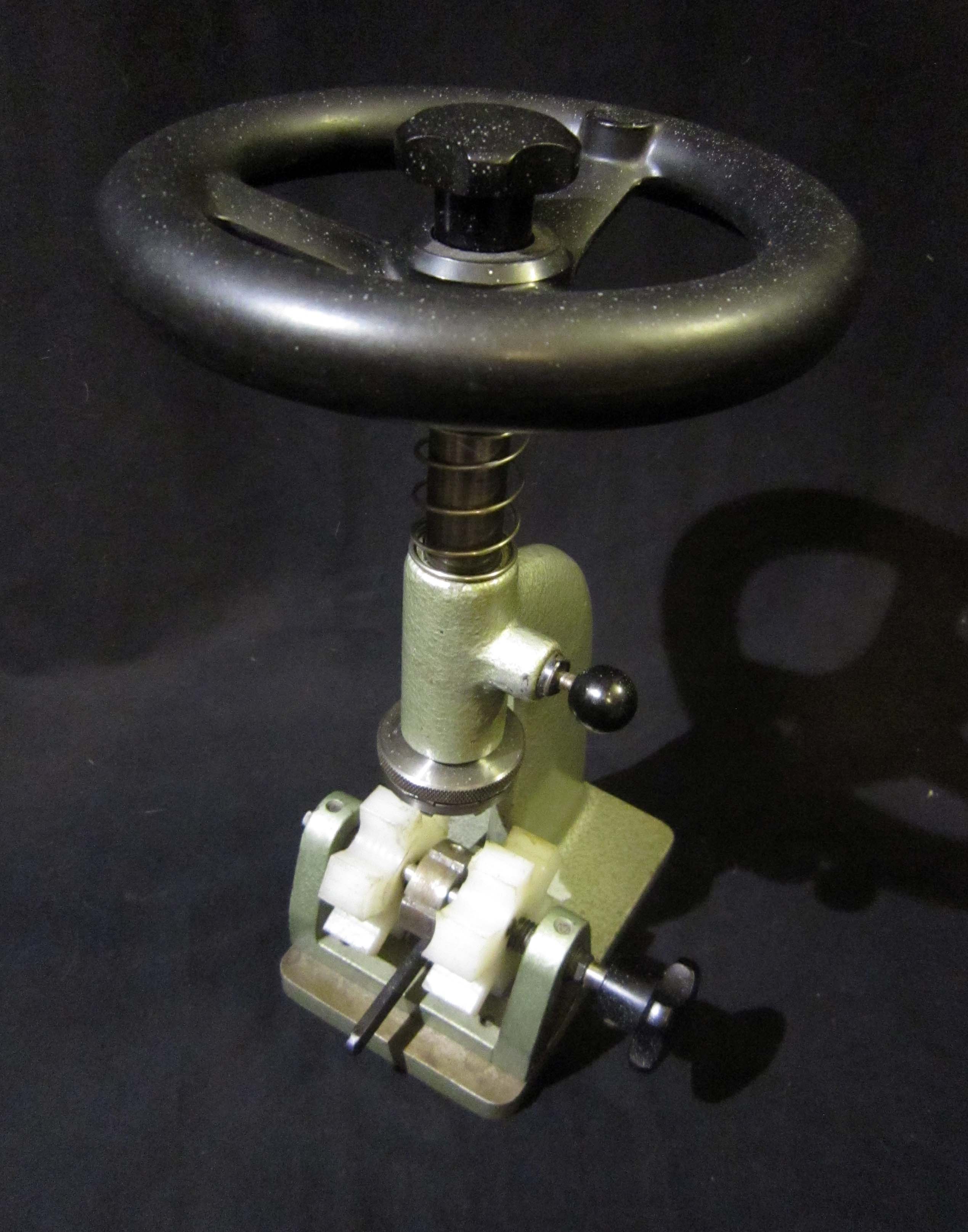

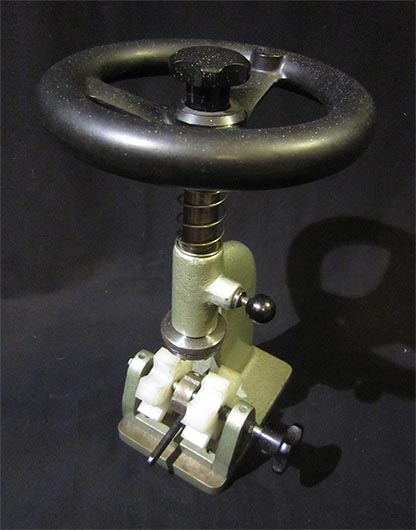

Schlüssel für Uhrgehäuseböden Rawyler
Gehäuseöffner zum Öffnen von verschraubten Uhrgehäuseböden.
