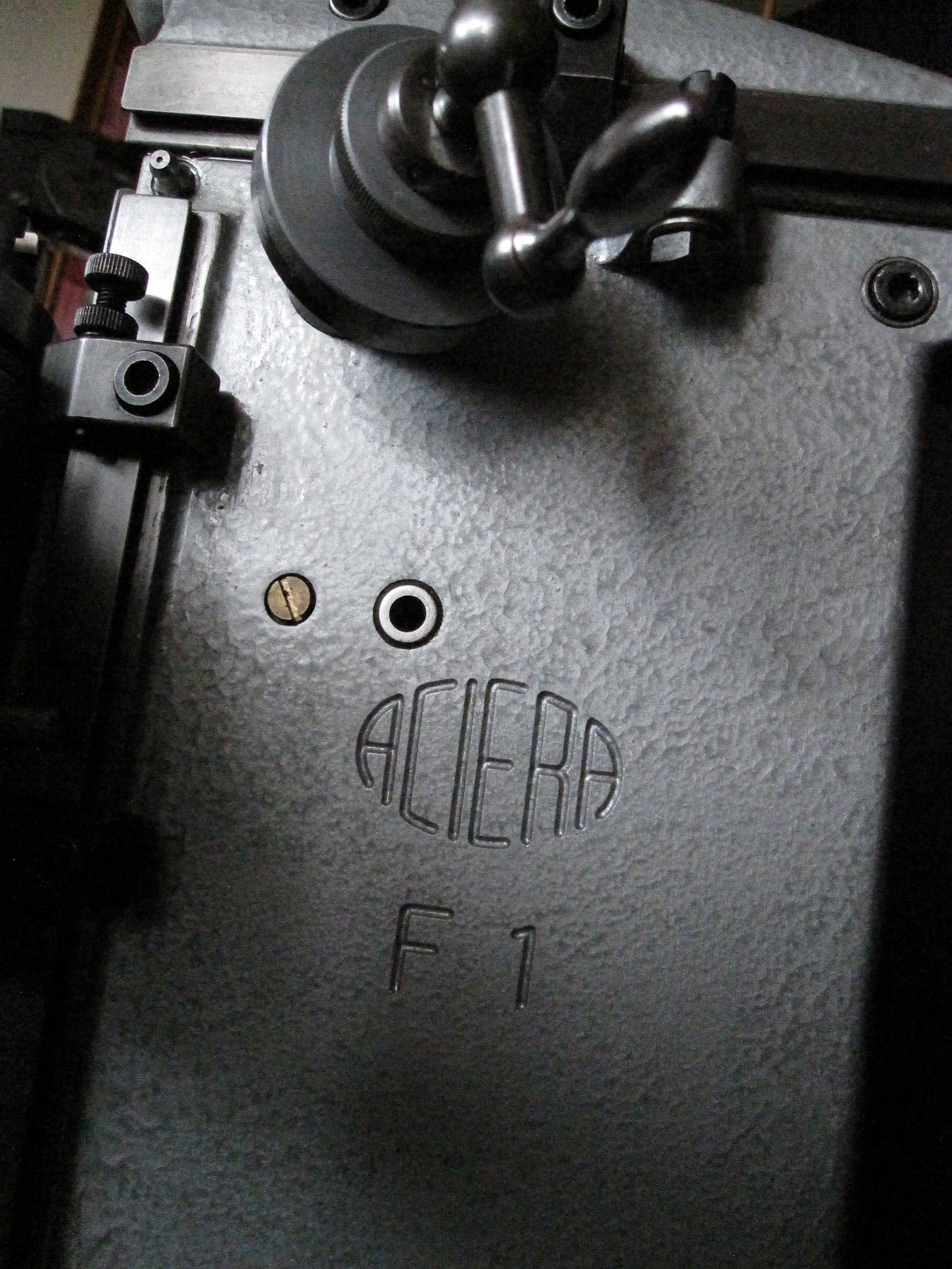

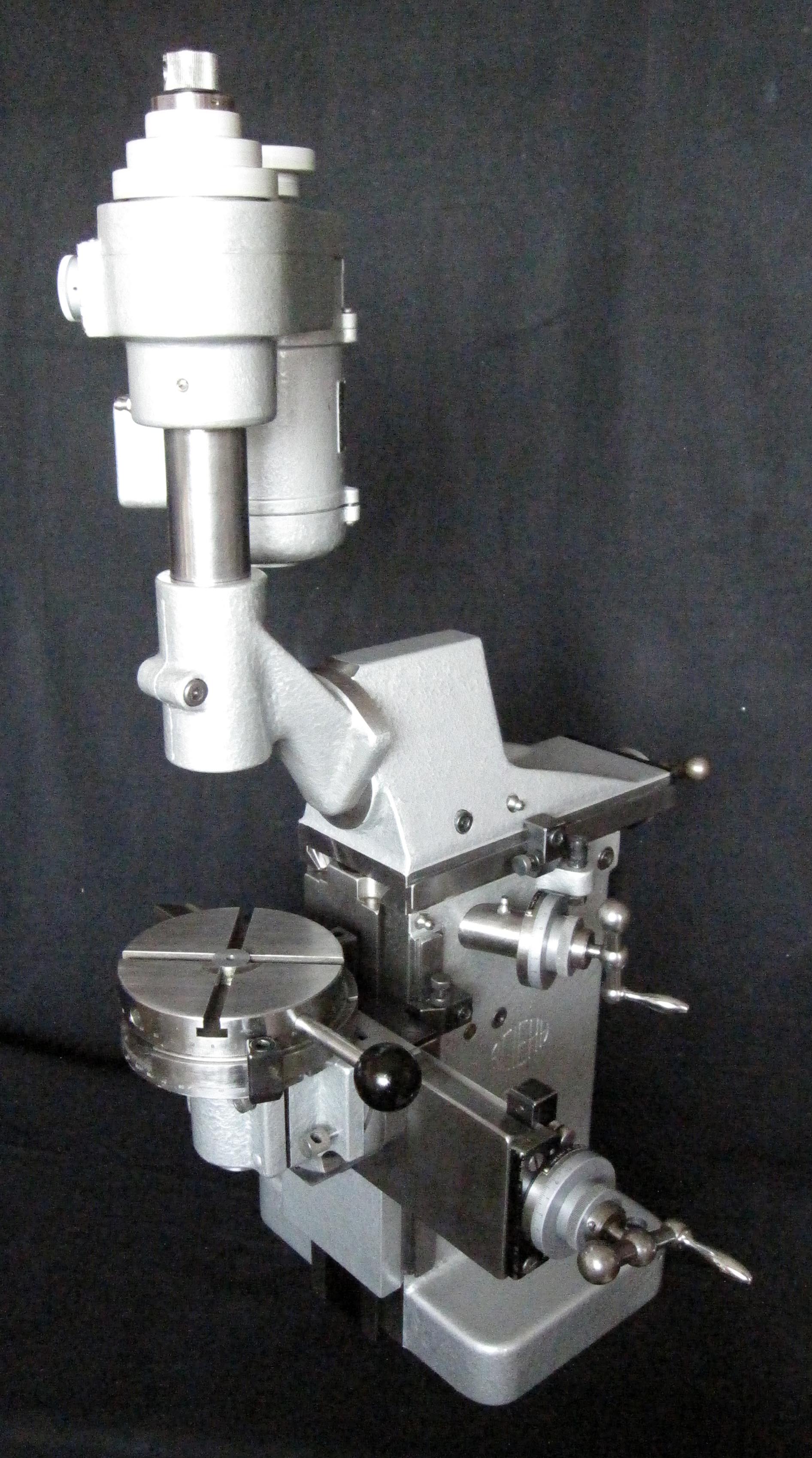

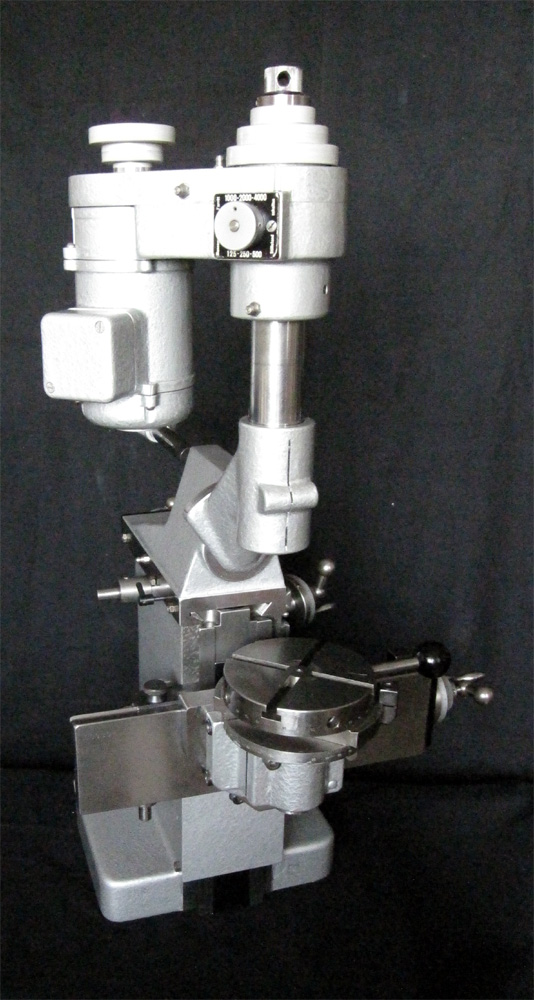

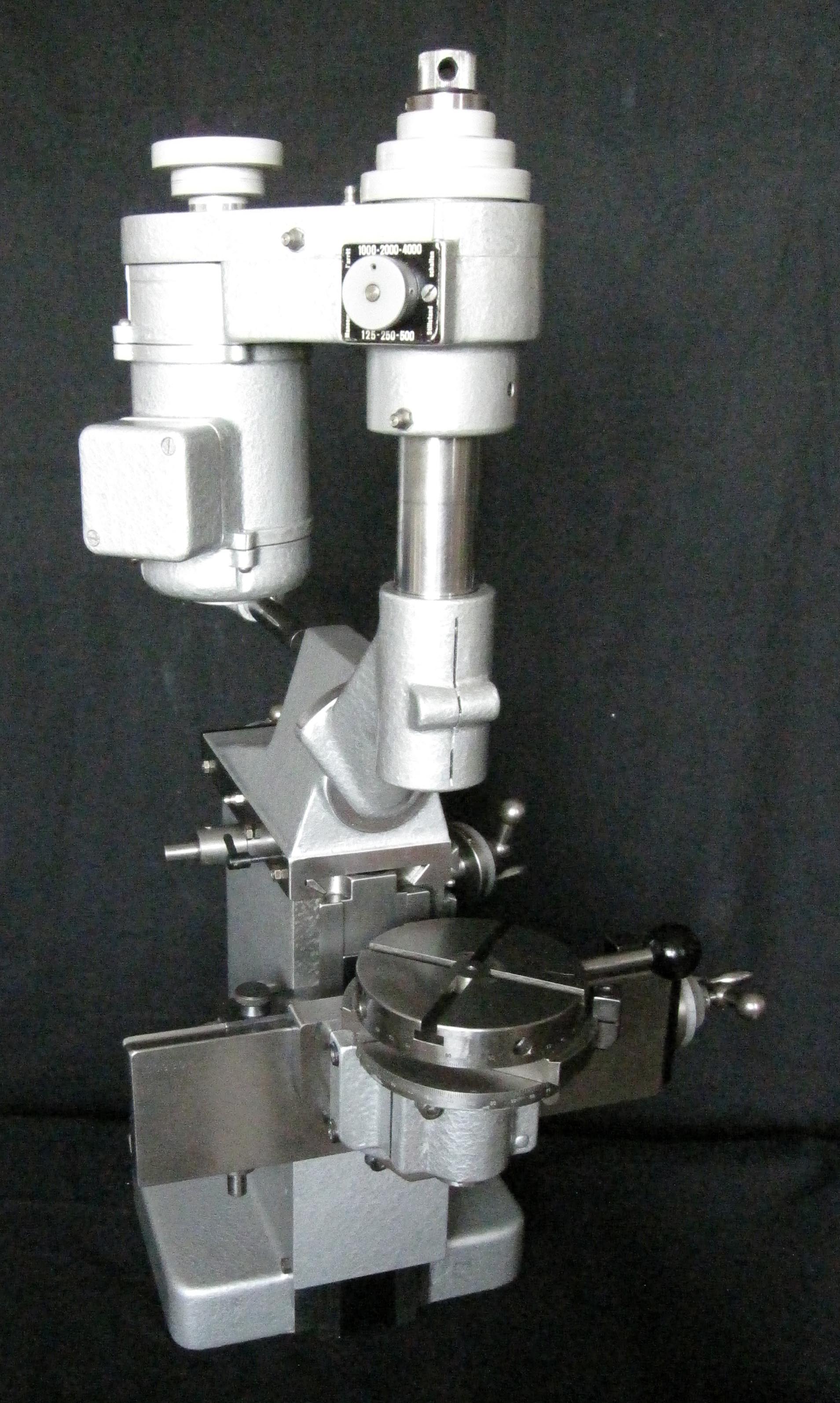

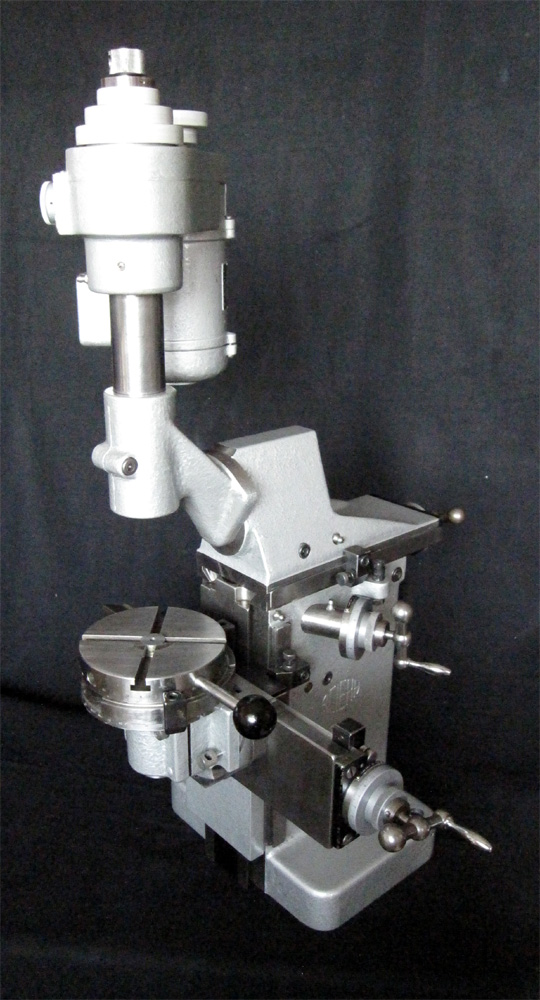

Fräsmaschine Aciera F1

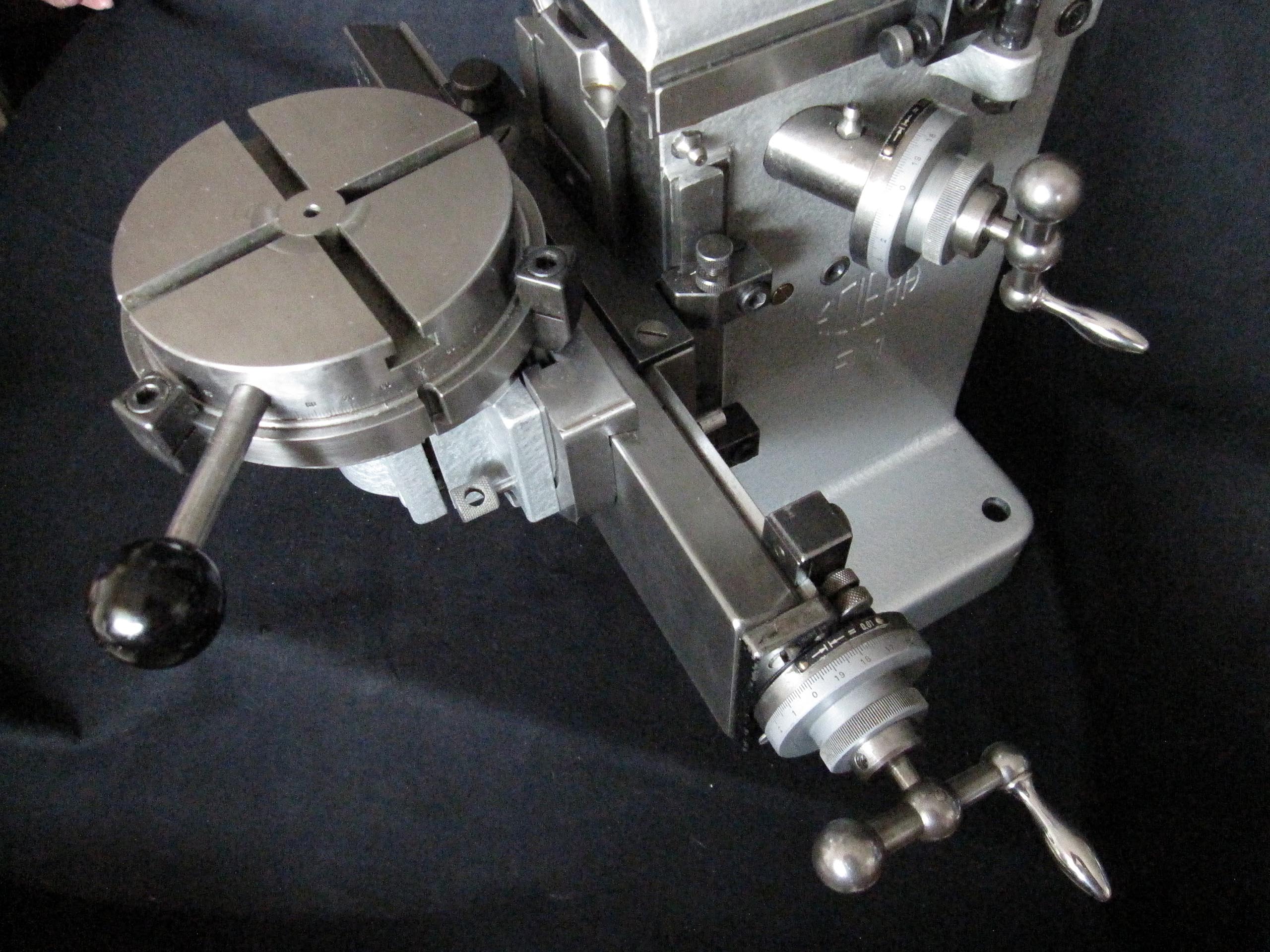

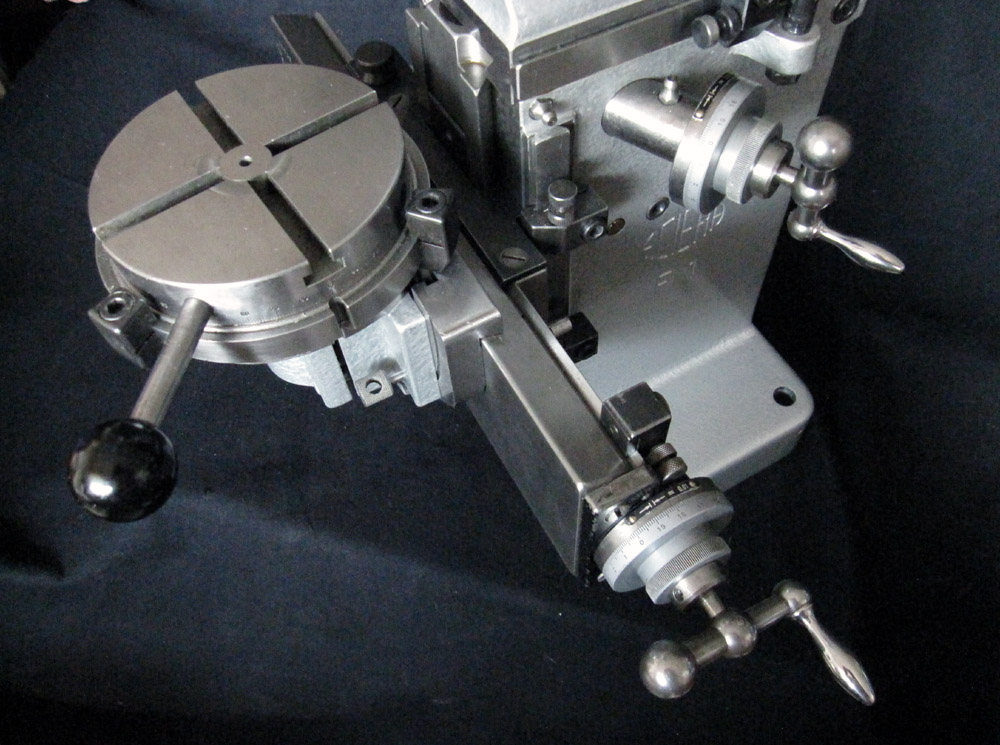

Bei Aciera und Hauser beträgt das Loch für die Befestigung des drehbaren Tisches, der Schraubstöcke, der Teilapparatur (Spindel) und anderer Zubehörteile einheitlich 35 mm, daher können alle Zubehörteile untereinander getauscht werden.

Alle Schmierstellen sind mit Schmiernippeln versehen und werden über eine spezielle Schmierpumpe versorgt. Die Maschine sollte regelmäßig, einmal pro Woche oder bei Bedarf, geschmiert werden, die Spindel noch häufiger.

VERWENDEN SIE NUR FLÜSSIGES (ZÄHFLÜSSIGES) ÖL (Maschinenöl)!

Ich habe bereits viele Maschinen zerlegt und muss sagen, dass bei Maschinen, die mit Schmierfett geschmiert wurden, alle Kanäle verstopft sind und an einigen Stellen die Baugruppen und Lager irreversibel beschädigt sind, deren Austausch großen Aufwand erfordert.

Leider weist die Maschine einige konstruktive Mängel auf:

• Die Längsschlitten sind für die relativ schwere Spindel nicht breit genug ausgelegt. Dadurch kommt es zu stark einseitigem Verschleiß.
• Die Kontaktstelle der Wälzlager in der Spindel ist nicht reparierbar. Durch Verschleiß vergrößert sich der Zylinderdurchmesser, was zu seitlicher Abweichung des Schneidwerkzeugs führt. Die vermutlich einzige Reparaturmöglichkeit besteht im manuellen Anfertigen neuer Rollen.

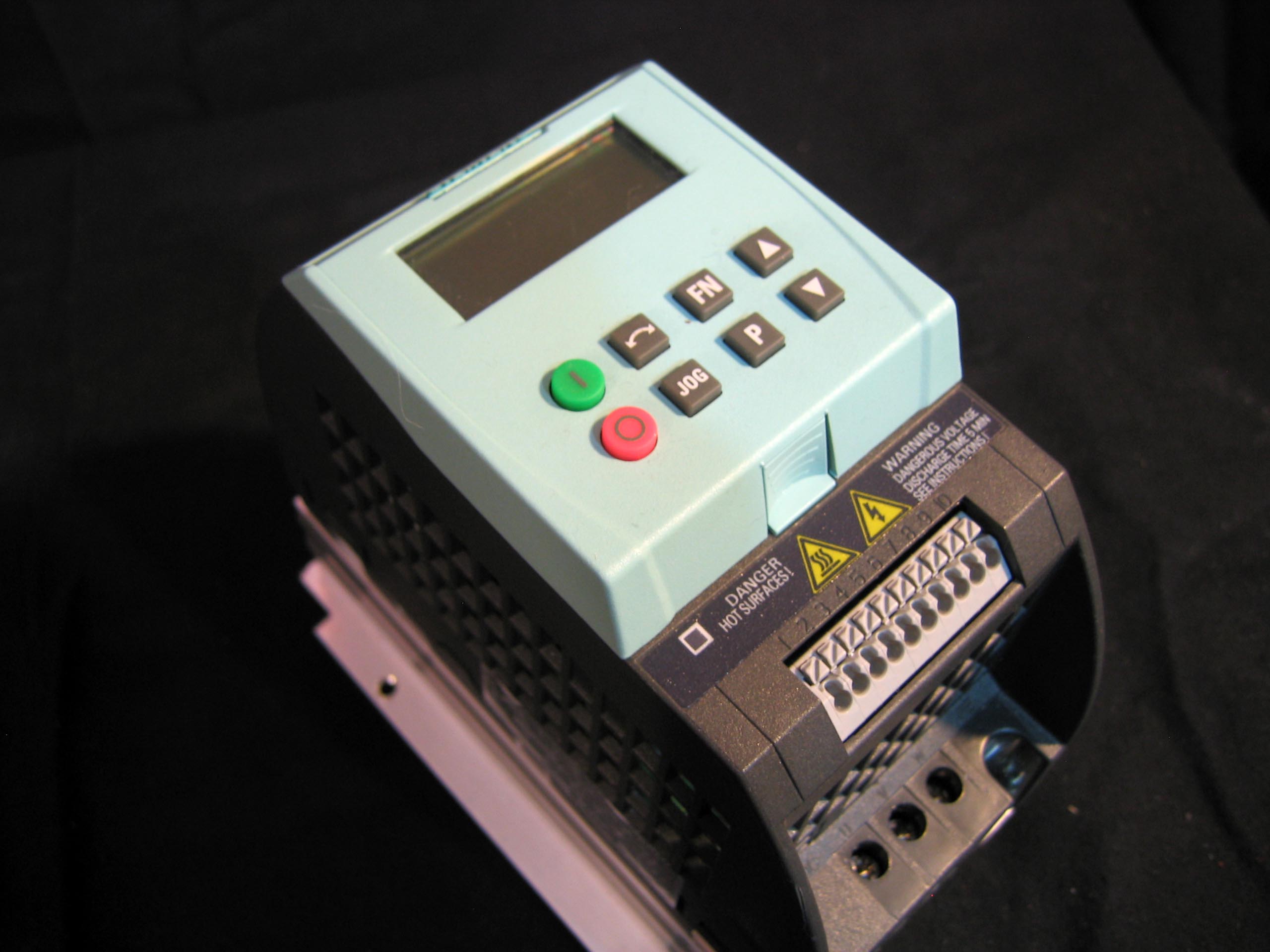

Siemens-Frequenzumrichter zur Erzeugung von Drehstrom

Technische Daten der Aciera F1

Arbeitsbereiche:

• Längsweg des Tisches 100 mm
• Vertikaler Tischhub 150 mm
• Querverstellung der Spindelköpfe 75 mm
• Teilungswert der Schraubenskala 0,01 mm

Frässpindel:

• Spannfuttertyp W-12
• Aufnahme für Spannzangen, Grunddurchmesser Ø 12 mm
• Spannbereich der Spannzangen 0–10 mm
• Spindeldrehzahlen: 125–250–500–1000–2000–4000 U/min (mit Frequenzumrichter stufenlos zwischen 0–4000 U/min einstellbar)

Abmessungen und Gewicht:

• Maschine ohne Untergestell:
• Länge 600 mm
• Breite 500 mm
• Höhe 570 mm
• Gewicht der Maschine ohne Zubehör ca. 55 kg
