Optische Geräte

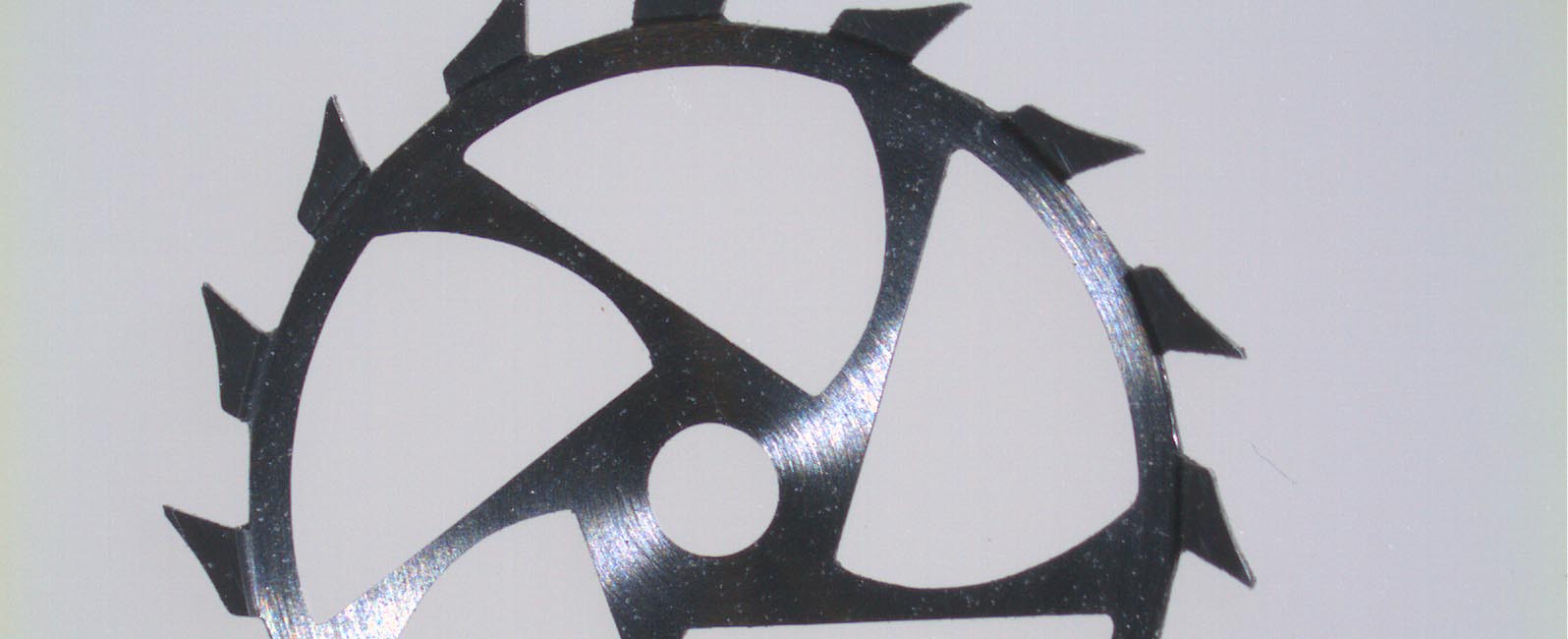

Chronometerrad, aufgenommen mit dem Stereomikroskop Olympus SZ 61.

Bei der Herstellung sehr kleiner Uhrenteile ist die Verwendung von Vergrößerungsgeräten für die Arbeit und Kontrolle der Teile unerlässlich. Dazu gehören Lupen, Profilprojektoren und Stereomikroskope.

Mikroskope

Stereomikroskop Olympus SZ 61 TR

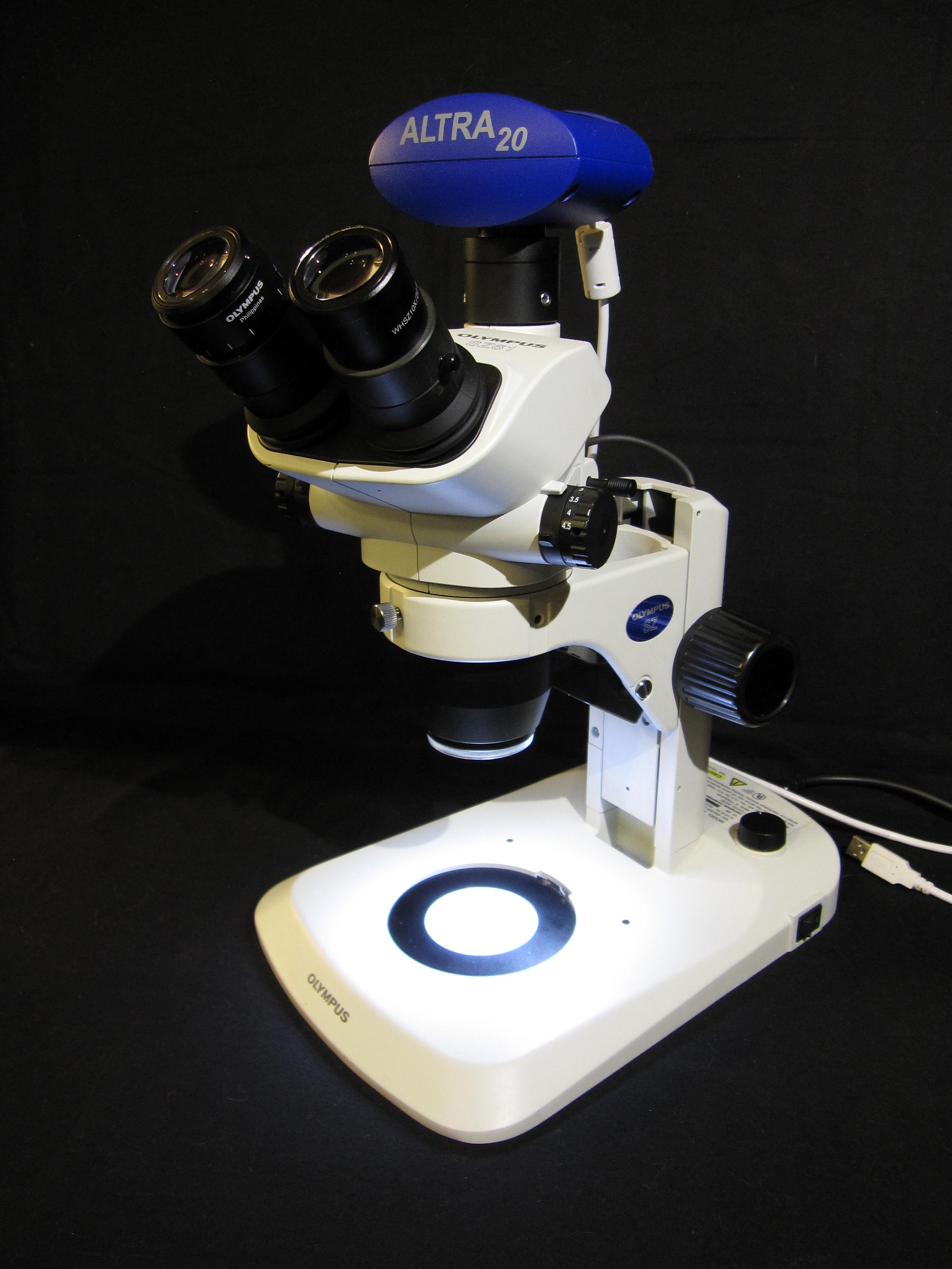

Stereomikroskop Olympus SZ 61 TR. Baujahr 2005. Japan. Gesamtansicht.

Dieses Gerät bietet eine hohe Bildqualität und eine große Tiefenschärfe. Das Mikroskop ist aus dem Jahr 2005 und gehört zur neuen Generation der SZ-Serie.

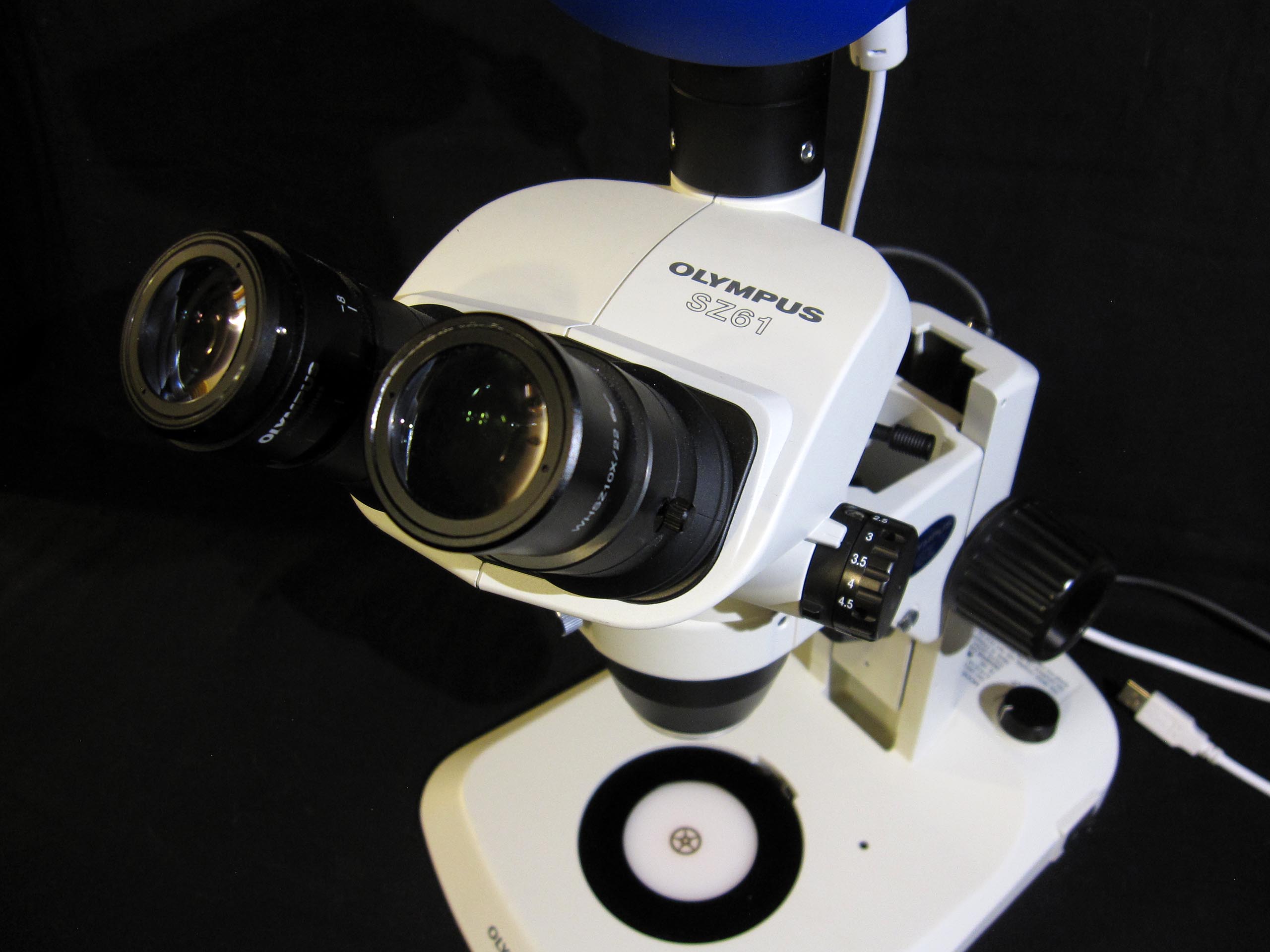

Stereomikroskop Olympus SZ 61 TR mit 10-fach-Okularen. Baujahr 2005.

Zusätzlich zur guten Schärfe und ausreichenden Beleuchtung liefert die Optik eine deutlich bessere Auflösung. Das Mikroskop verfügt über einen Zoom, der in Kombination mit 10-fach Okularen eine Vergrößerung von 6,7- bis 45-fach ermöglicht.

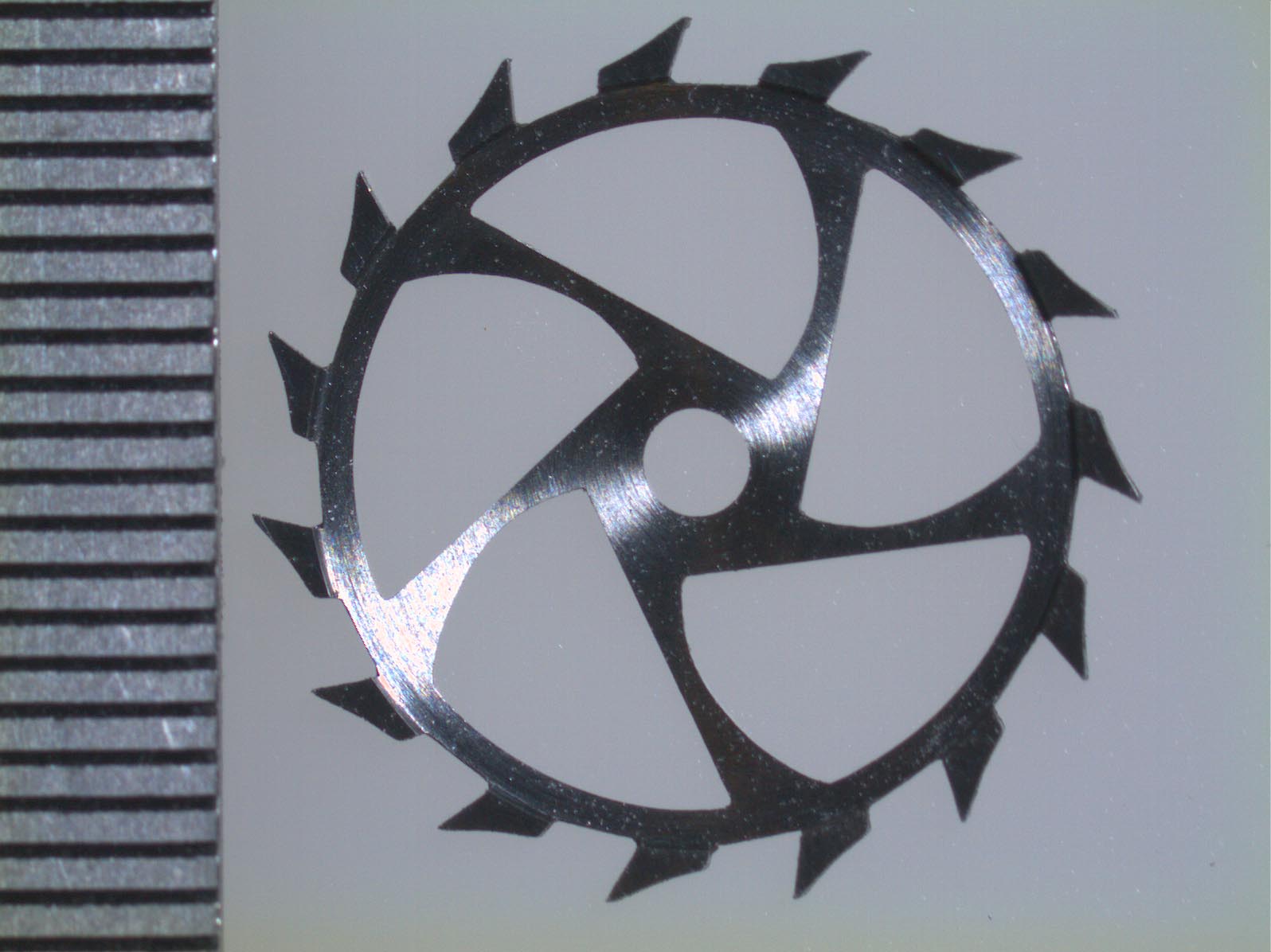

Chronometerrad, aufgenommen mit dem Stereomikroskop Olympus SZ 61.

Untersuchungsmethoden im Durchlicht: Hellfeld mit LED-Beleuchtung. Untersuchungsmethoden im Auflicht (reflektiertes Licht) – direktes oder einstellbares schräg einfallendes LED-Licht.

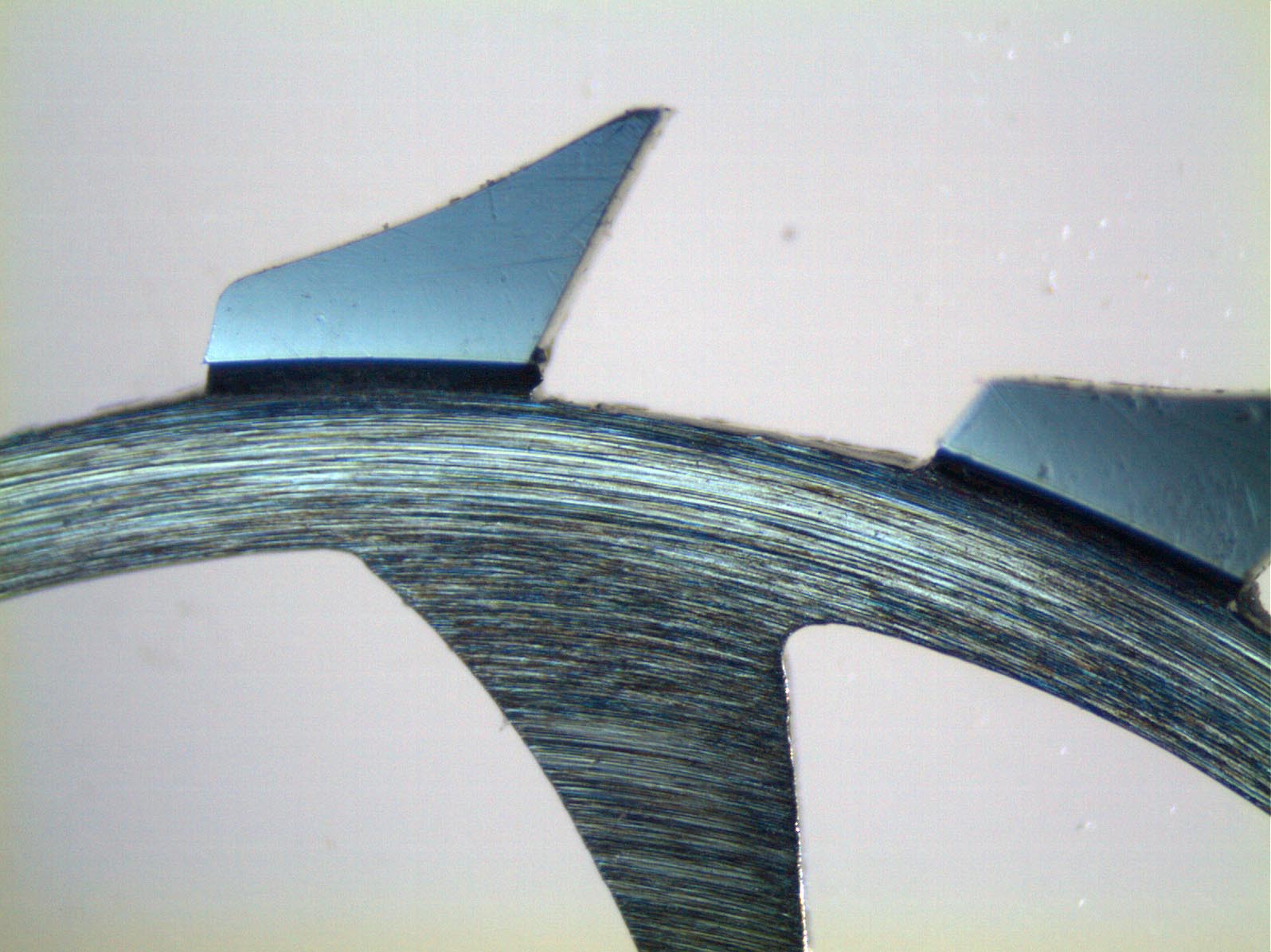

Fragment eines Chronometerrads, aufgenommen mit einem trinokularen optischen Aufsatz auf dem Stativ eines Stereomikroskops Olympus SZ 61.

Der trinokulare optische Block auf dem Stativ ermöglicht die Montage verschiedener Foto-/Videokameras, um Fotos oder Videos aufzunehmen und die Arbeit zu dokumentieren.

Stereomikroskop Olympus SZ II

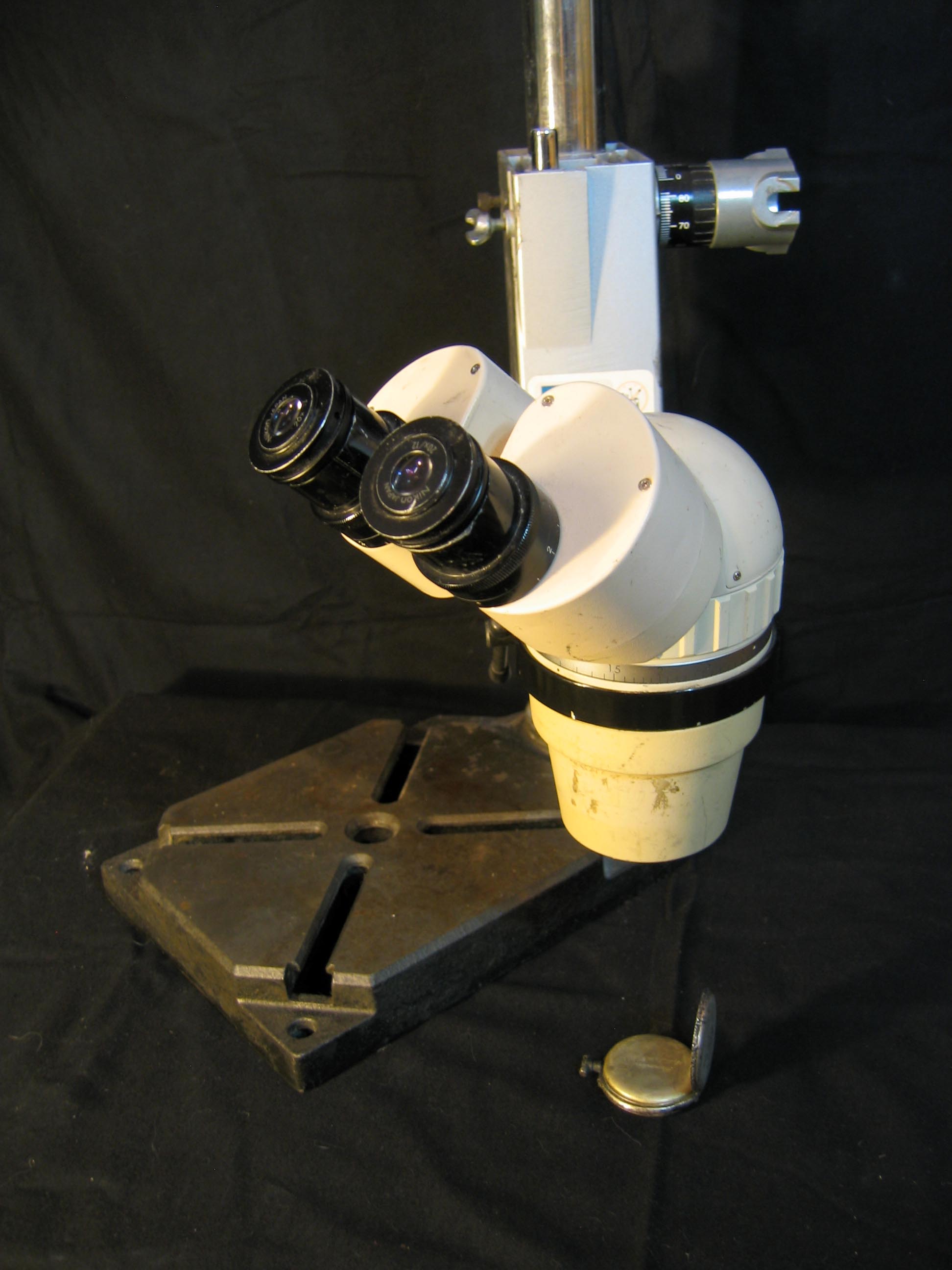

Stereomikroskop Olympus SZ II. Gesamtansicht.

Das Olympus SZ II Mikroskop stammt aus den 1980er Jahren. Die Optik liefert ein klares, scharfes und minimal verzerrtes Bild und ermöglicht Arbeiten auch bei nicht optimalen Lichtverhältnissen – ein großer praktischer Vorteil. Das SZ II verfügt über einen Zoom, sodass in Kombination mit 20-fach Okularen eine Vergrößerung von 14- bis 80-fach möglich ist. Die hohe 80-fache Vergrößerung ist zum Beispiel notwendig, um gerade gefertigte M0,5-Gewinde zu kontrollieren. Das Mikroskop wird in allen Arbeitsschritten benötigt, sei es beim Bohren, Finishen oder Montieren.
