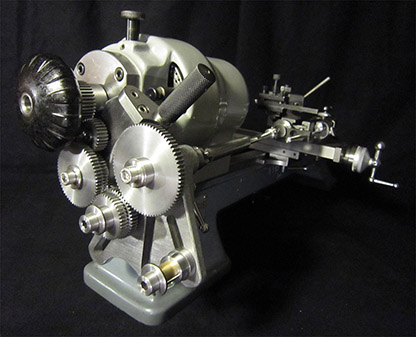

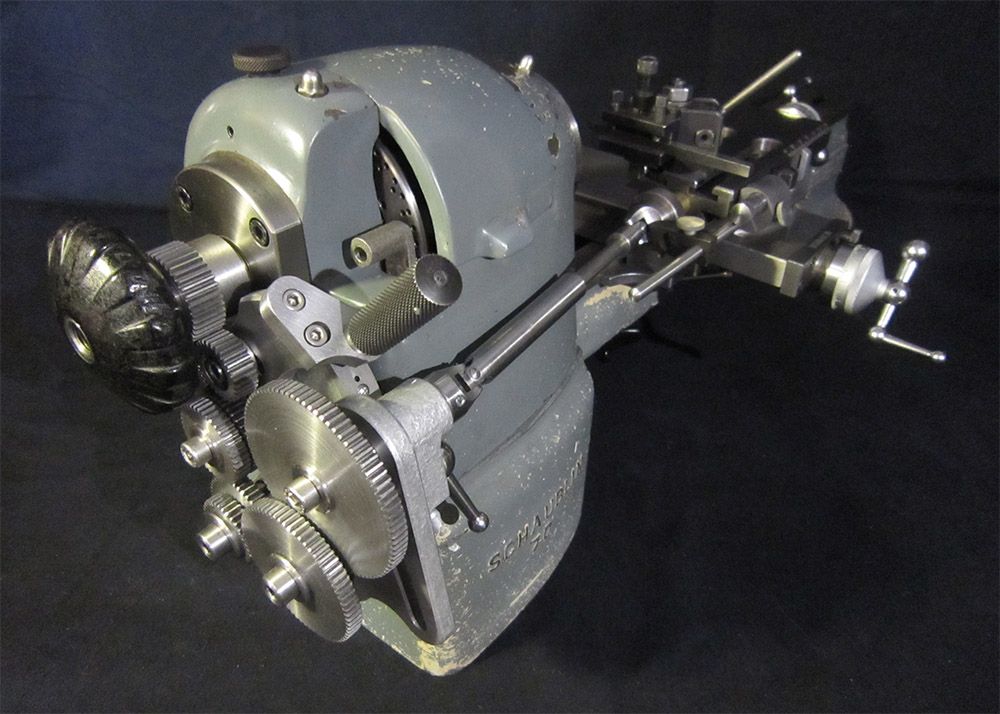

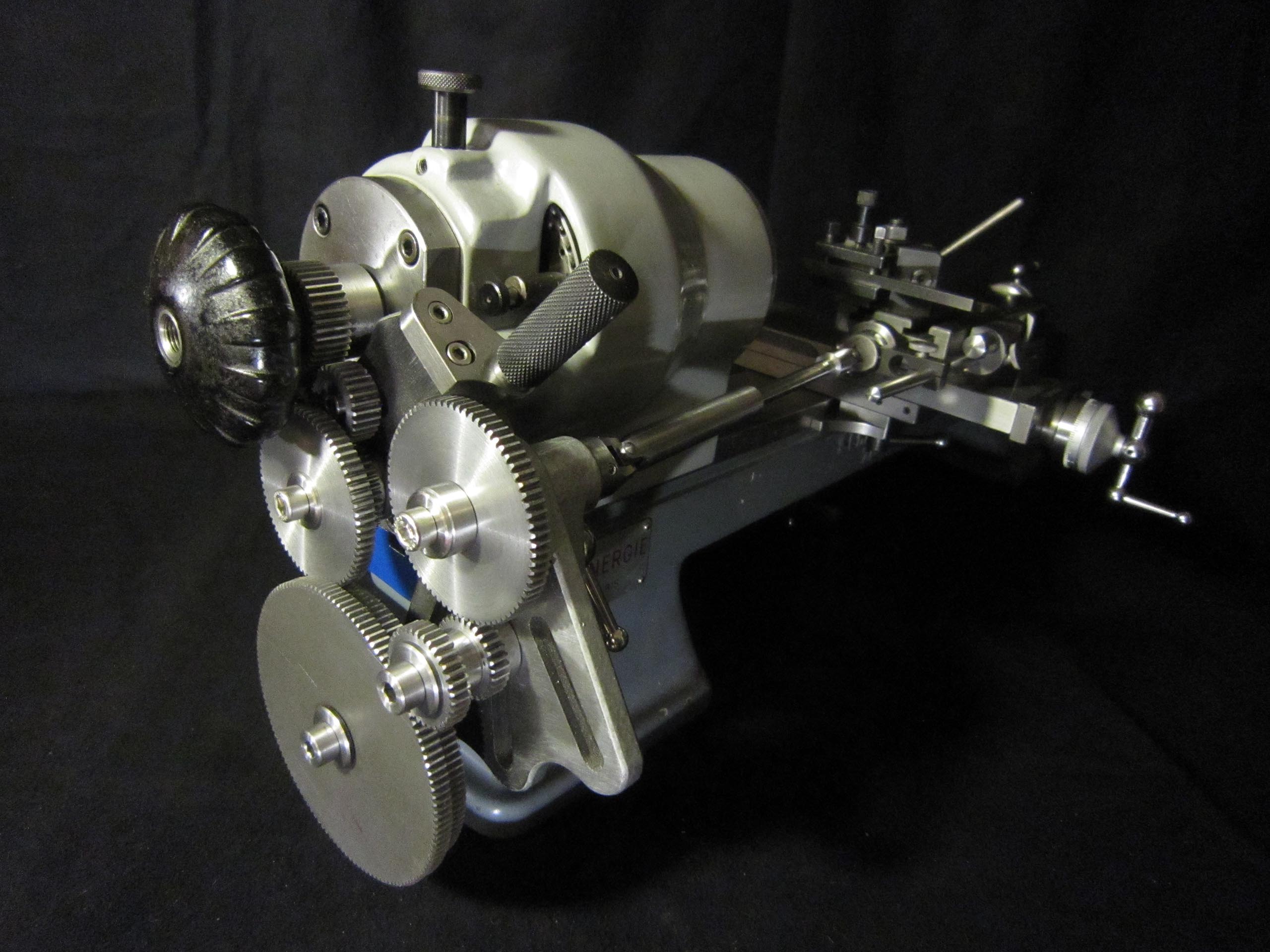

Gewindeschneidapparat für Schaublin 70

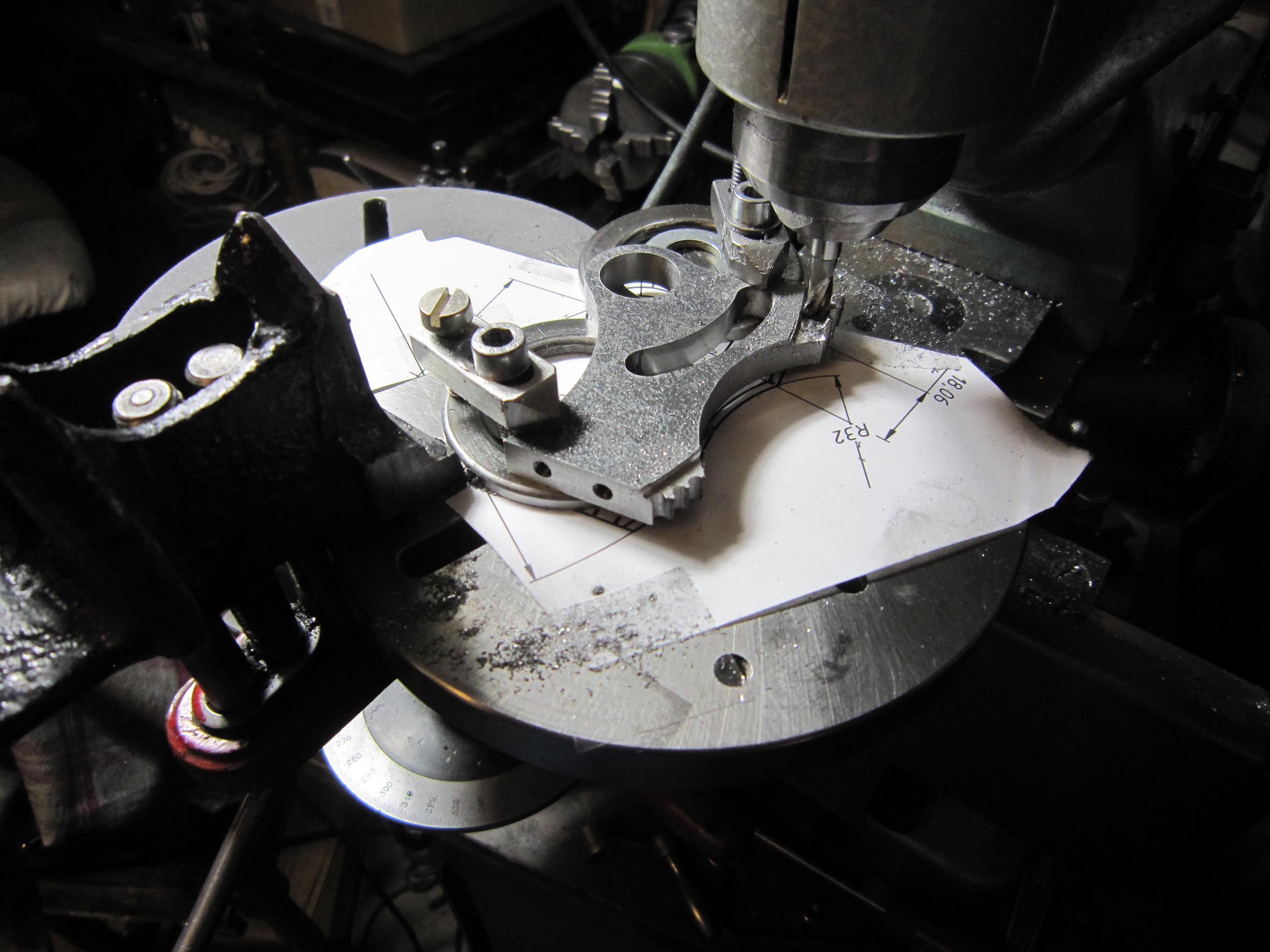

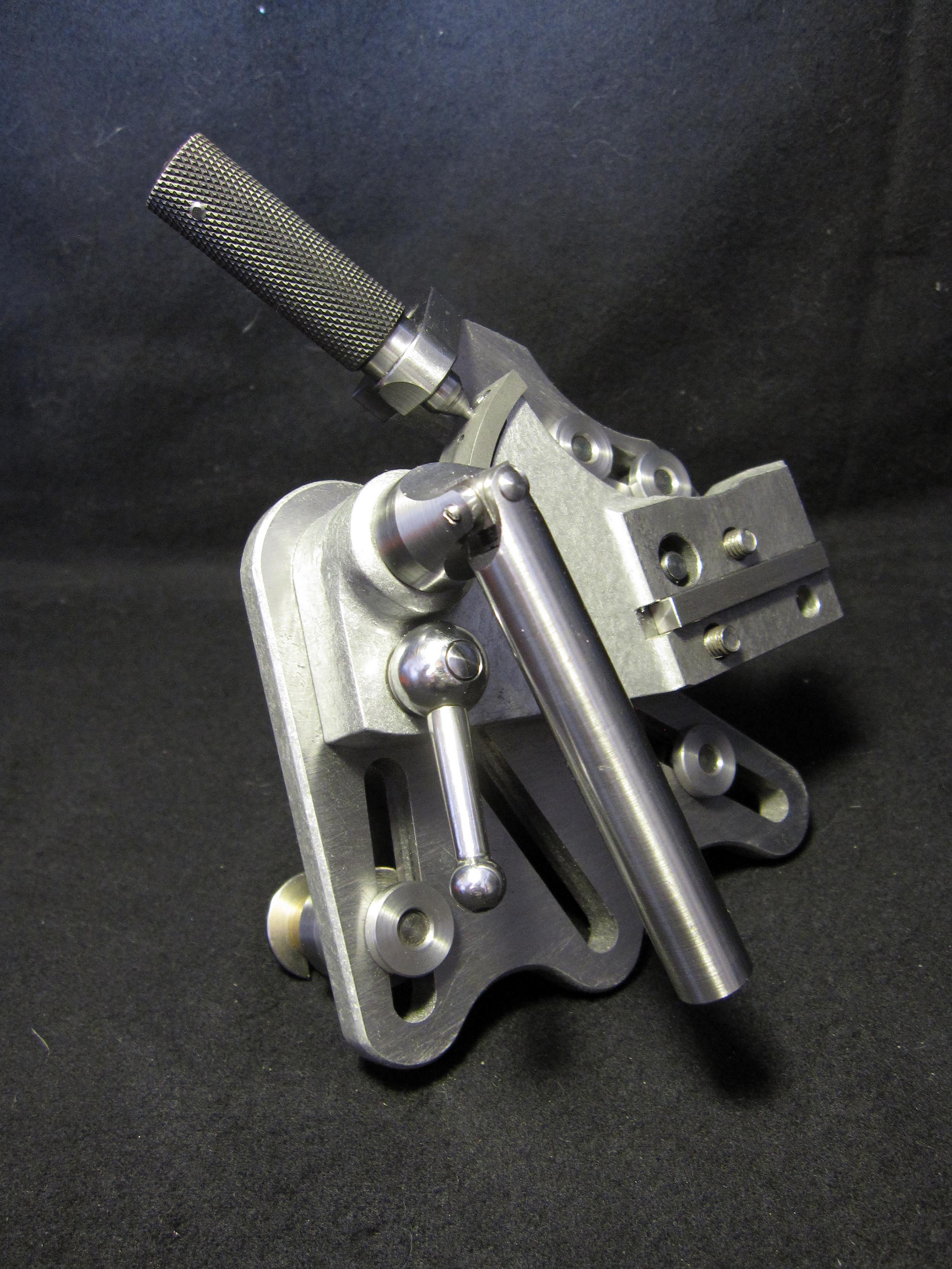

Ausgehend von einem Gewindeschneidmodell der 50er Jahre habe ich meine eigene Konstruktion entwickelt, die für die neue Spindel mit Radial-Kugellager 7206 geeignet ist. Dazu habe ich die Spindel 70-30.000 besorgt und die Maße aufgenommen.

So weit wie möglich wollte ich das Werkzeug universeller gestalten. Die Schaublin 70 wird heute hauptsächlich für Prototypen verwendet. Es ist wichtig, dass sich die Vorrichtung schnell und bequem für neue Arbeiten umbauen oder sogar abkoppeln lässt, um andere Arbeiten an der Maschine auszuführen, ohne den Gewindeschneidapparat abzunehmen. Klar ist: Je weniger Glieder zwischen Spindel und dem Längswagen-Vorschub vorhanden sind, desto geringer die Fehler. Ein Kompromiss ist nötig.

Die Entwicklung der gesamten Konstruktion dauerte etwa zwei Monate.

Die Basis besteht aus Gusseisen, eine Gießerei habe ich nicht gefunden.

Der Kranz des Antriebszahnrads ist breiter als die Zahnräder. Zwei Zwischenräder sowie das Abtriebsrad auf der Achse des drehbaren Herzstücks sind ebenfalls breiter und laufen stabiler.

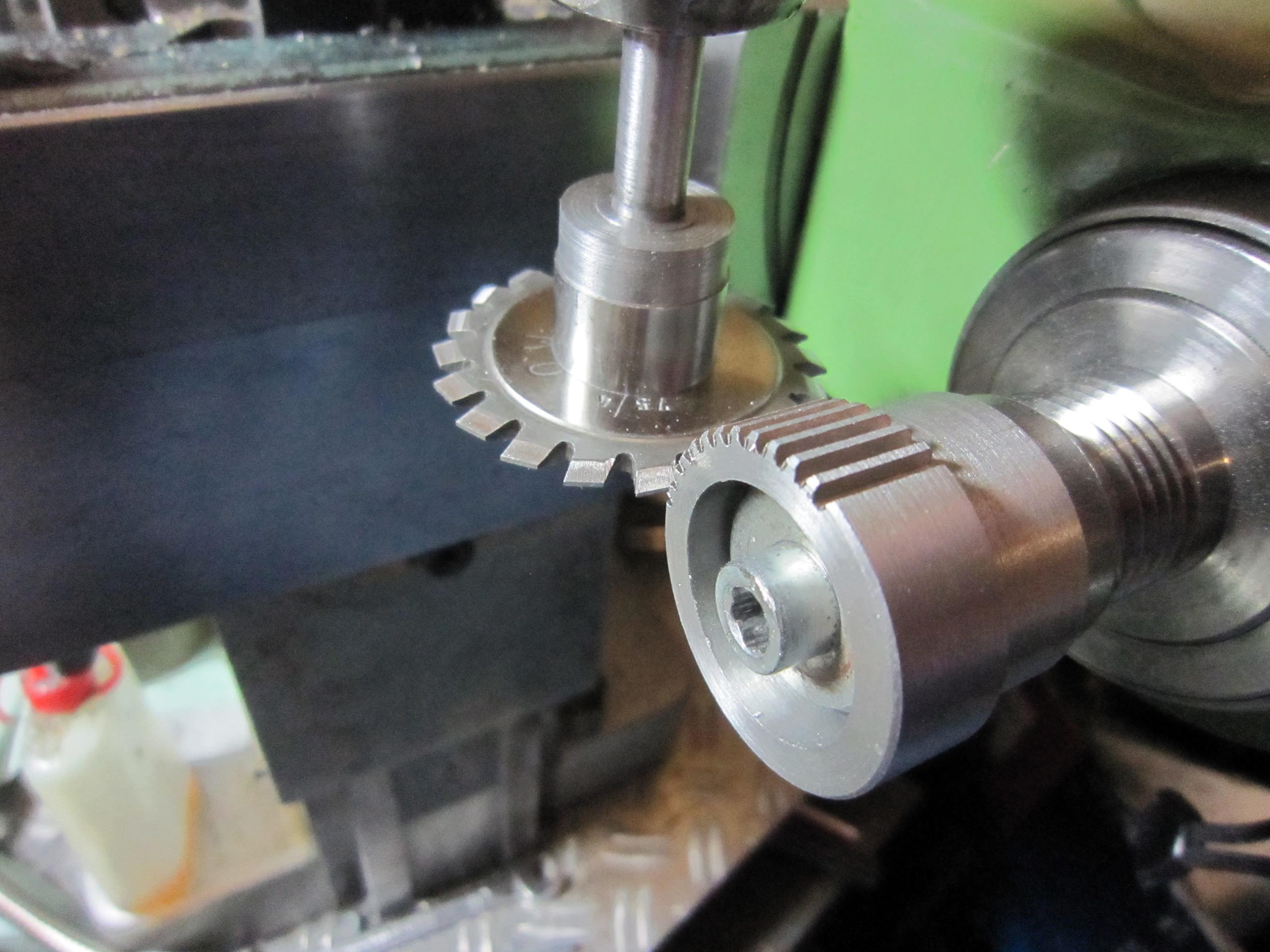

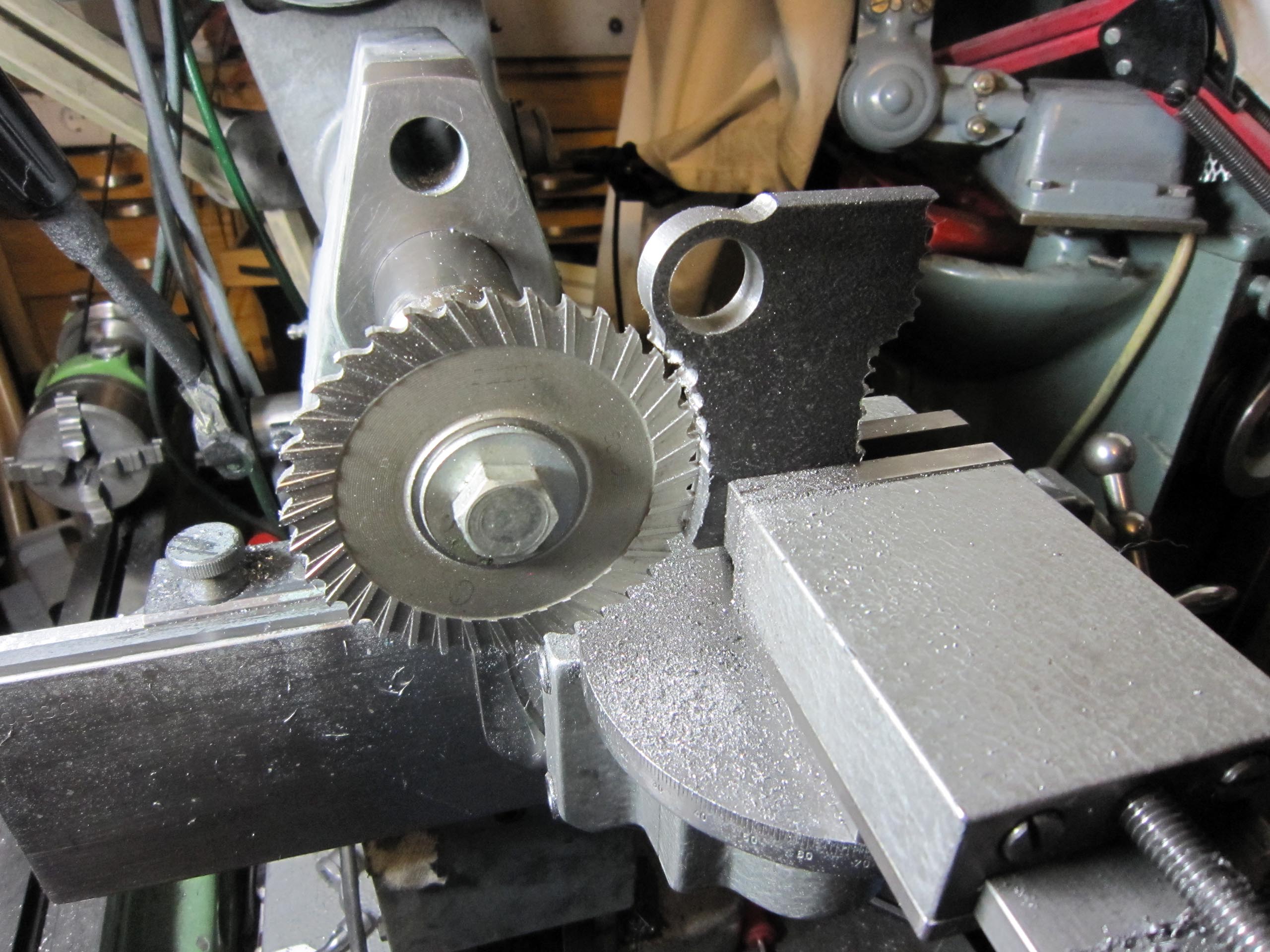

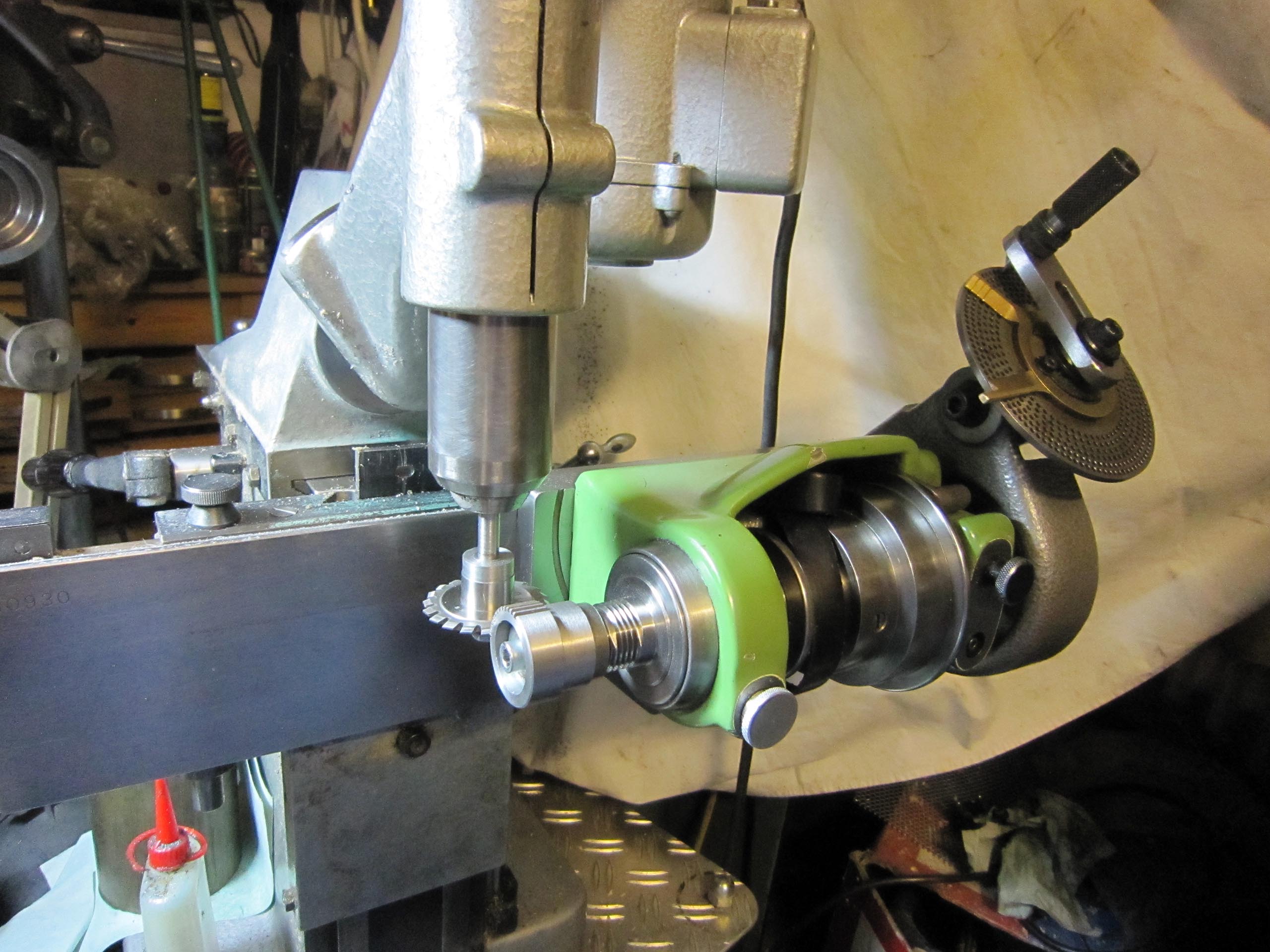

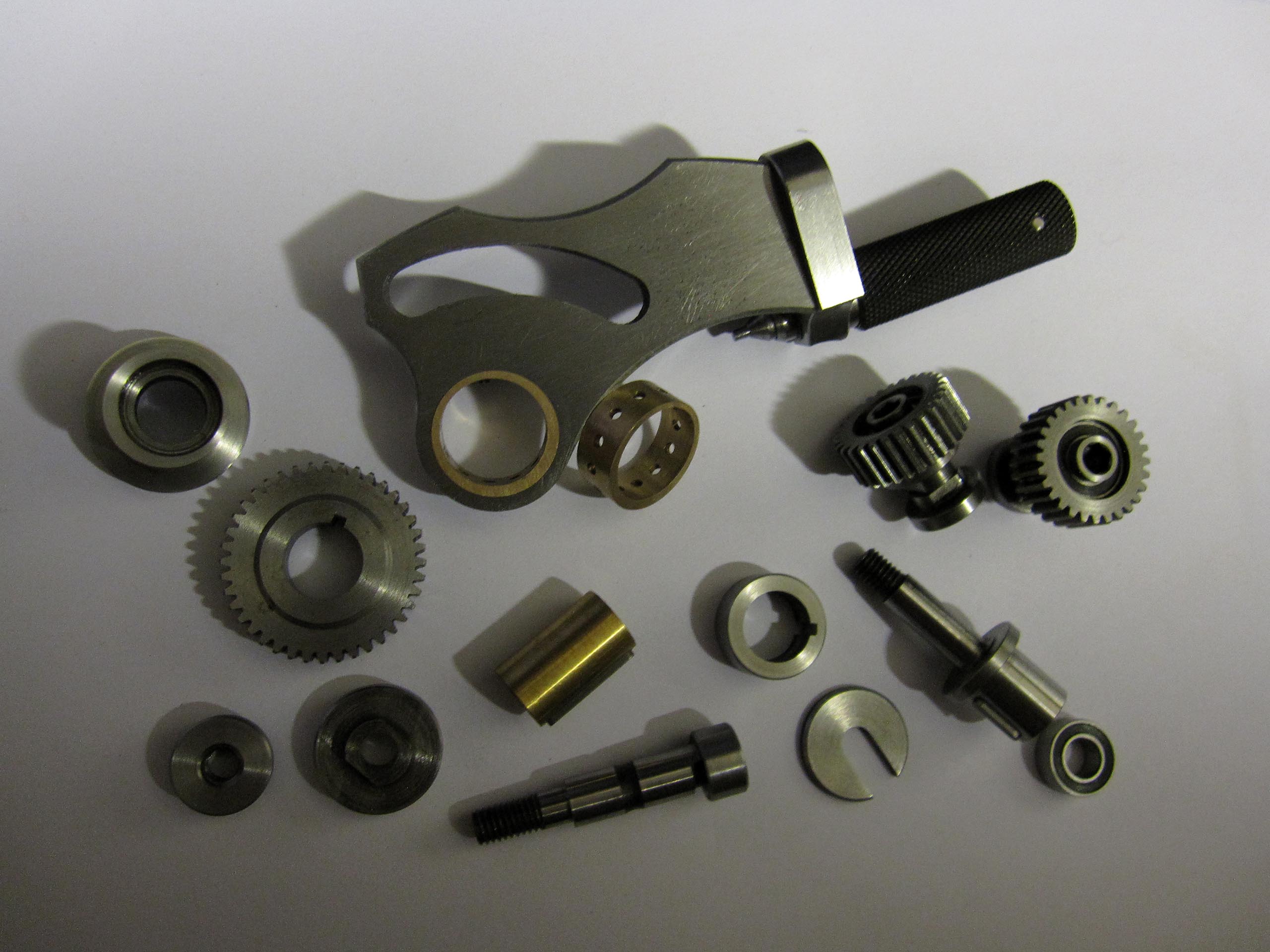

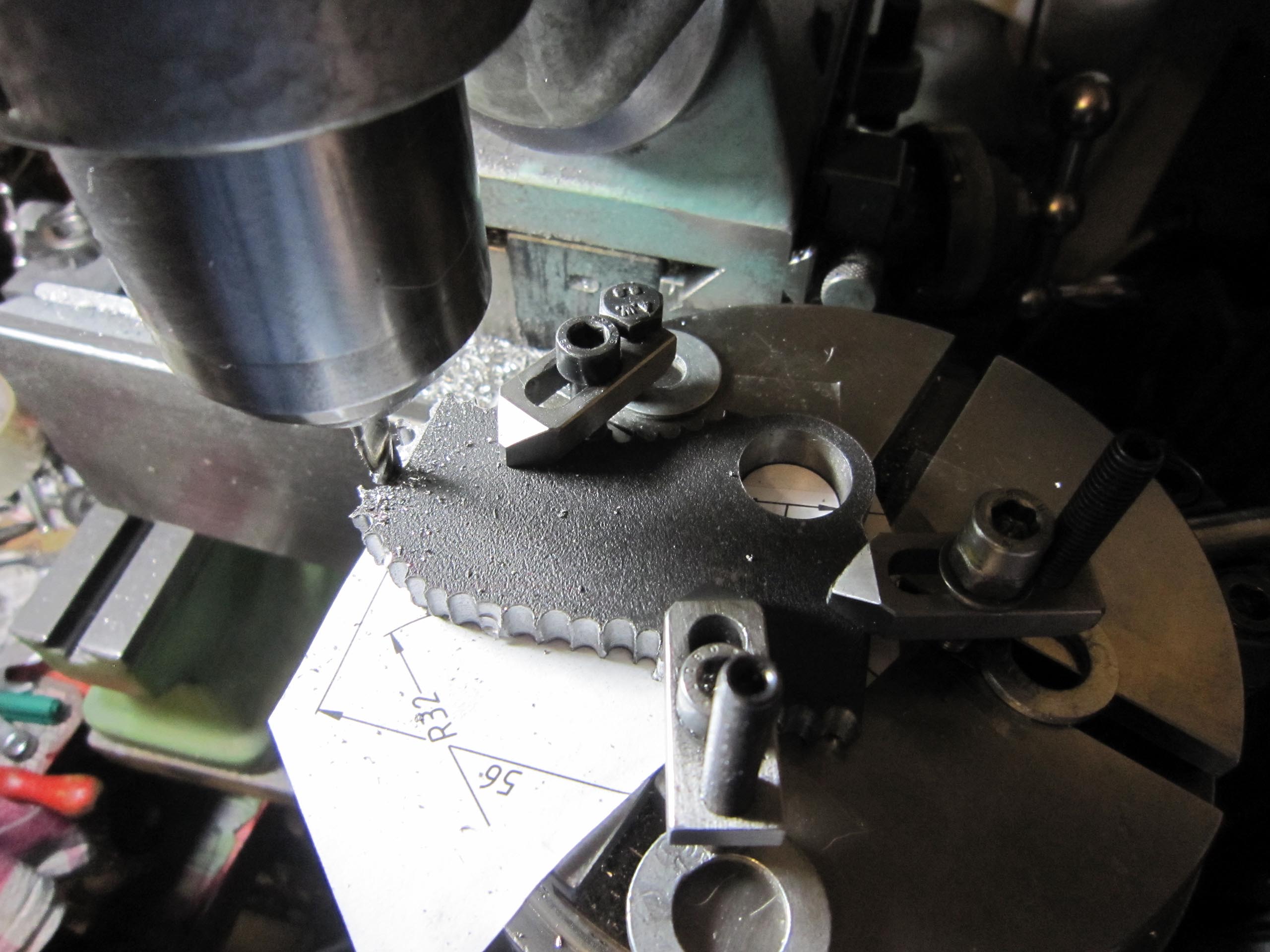

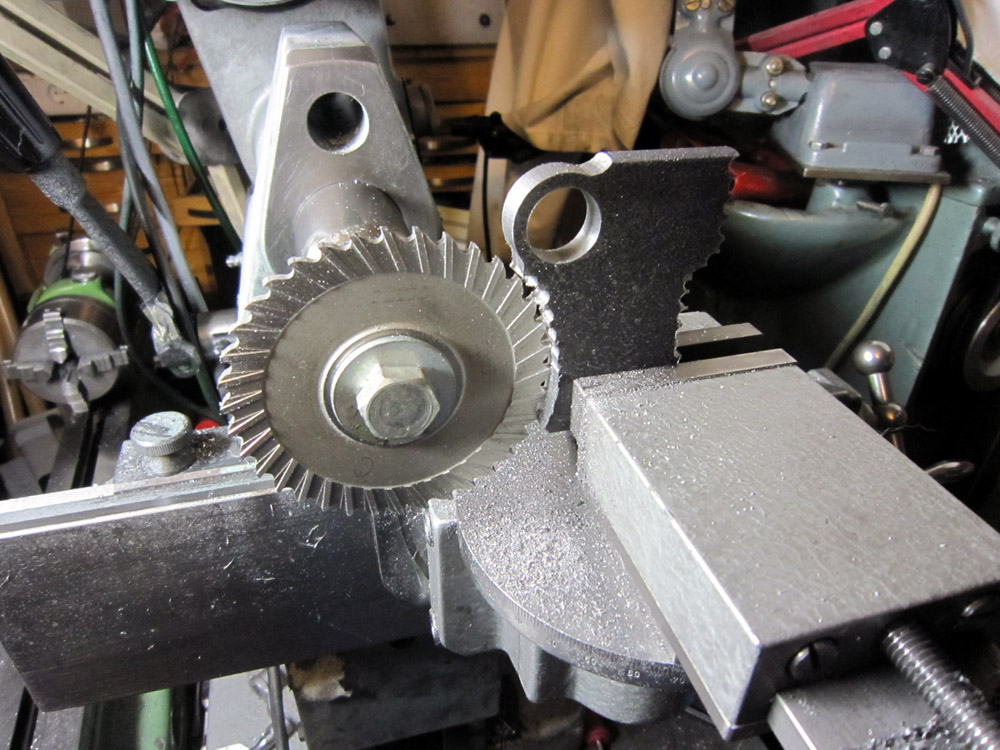

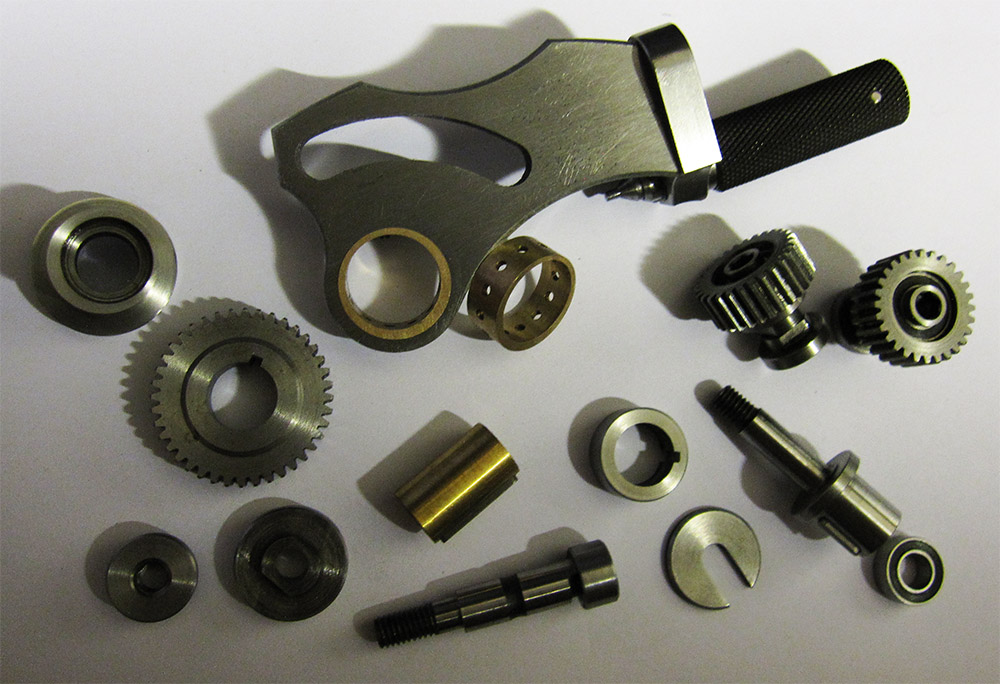

Der Apparat enthält insgesamt etwa 150 Teile, davon habe ich rund 50, wie Lager oder Schrauben, gekauft und dennoch nachbearbeitet. Die hergestellten Teile bestehen hauptsächlich aus C45-Stahl, den ich gehärtet, angelassen, geschliffen, gefeilt, sandgestrahlt oder poliert habe. Auch Fasen wurden angefertigt, manchmal von Hand, und einige Teile erneut auf der Maschine korrigiert. Die Konstruktion musste so geplant werden, dass die Herstellung komplett eigenständig möglich ist.

Der Handgriff des drehbaren Herzstücks ist gerippt, gehärtet, angelassen und geschwärzt.

Die Vorrichtung enthält 7 Lager, die Konstruktion ist dabei wartungsarm und unempfindlich im Betrieb.

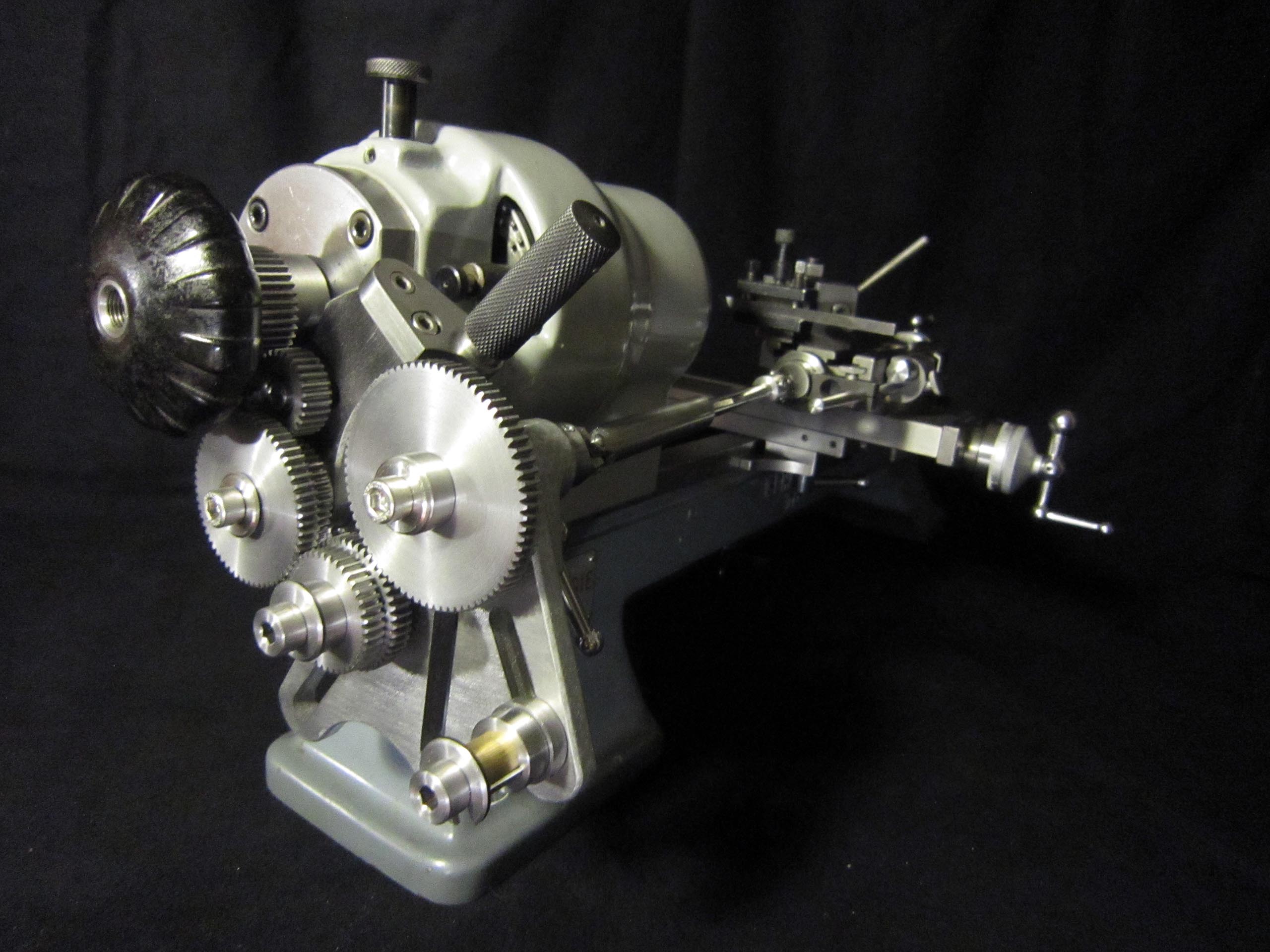

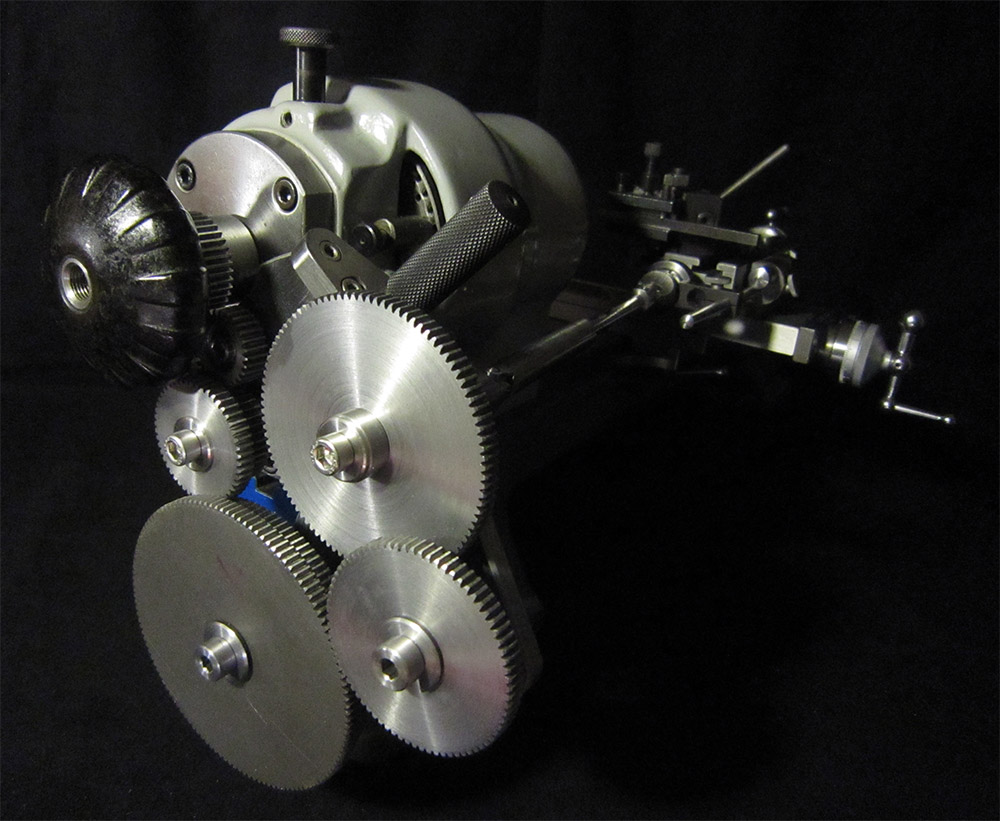

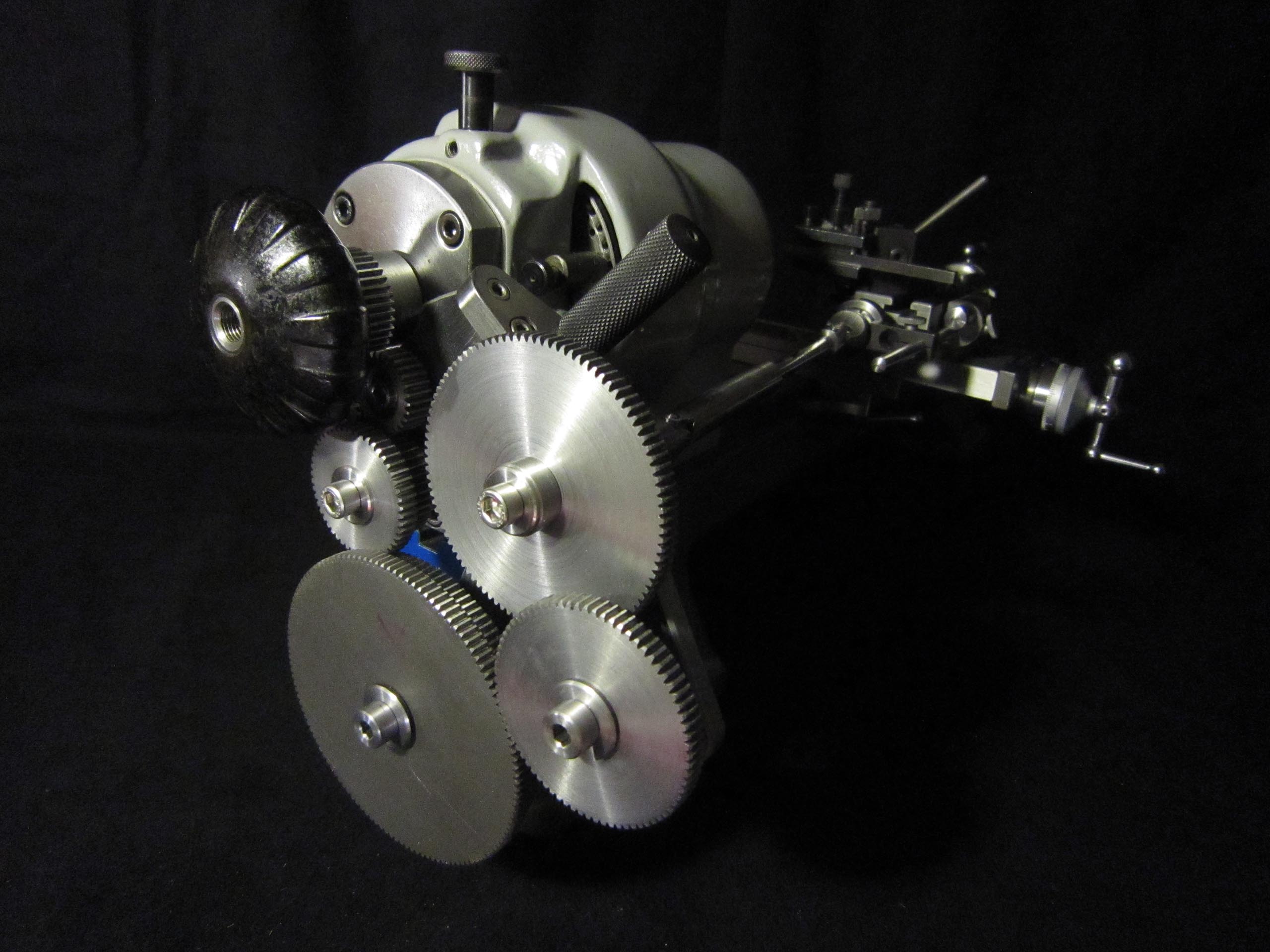

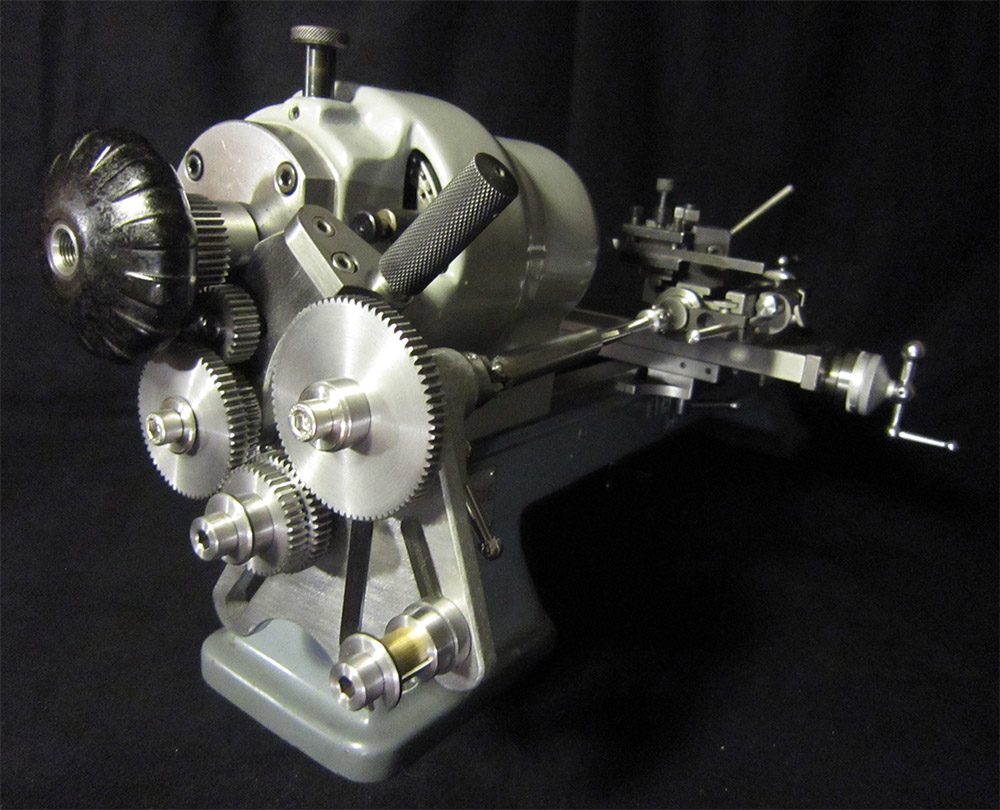

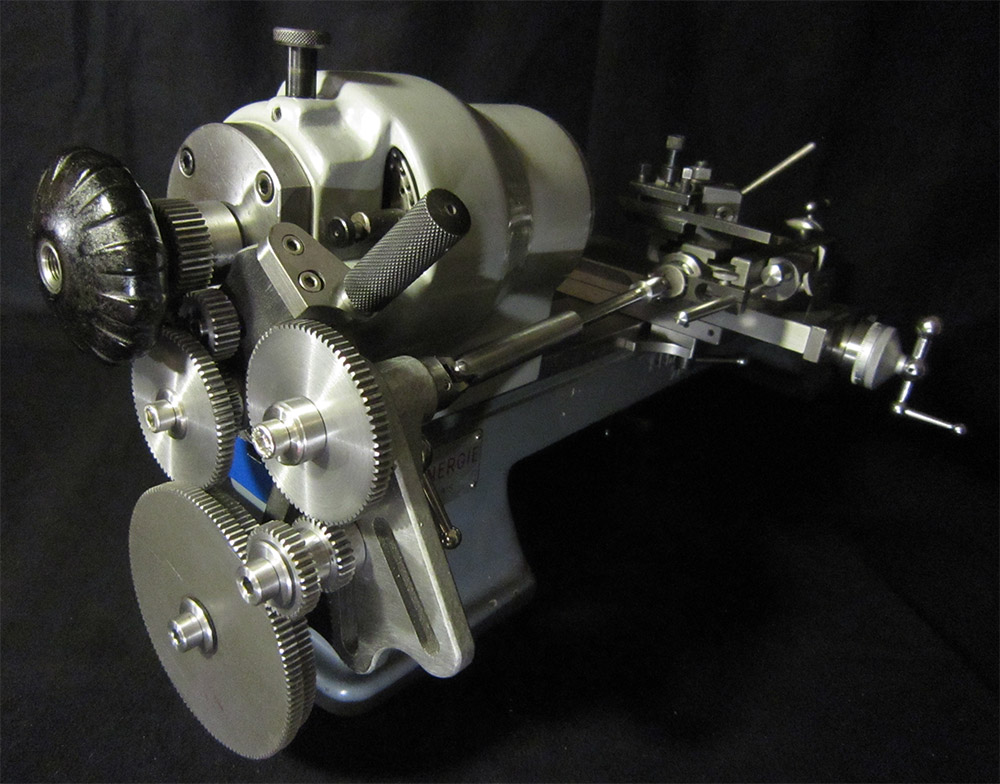

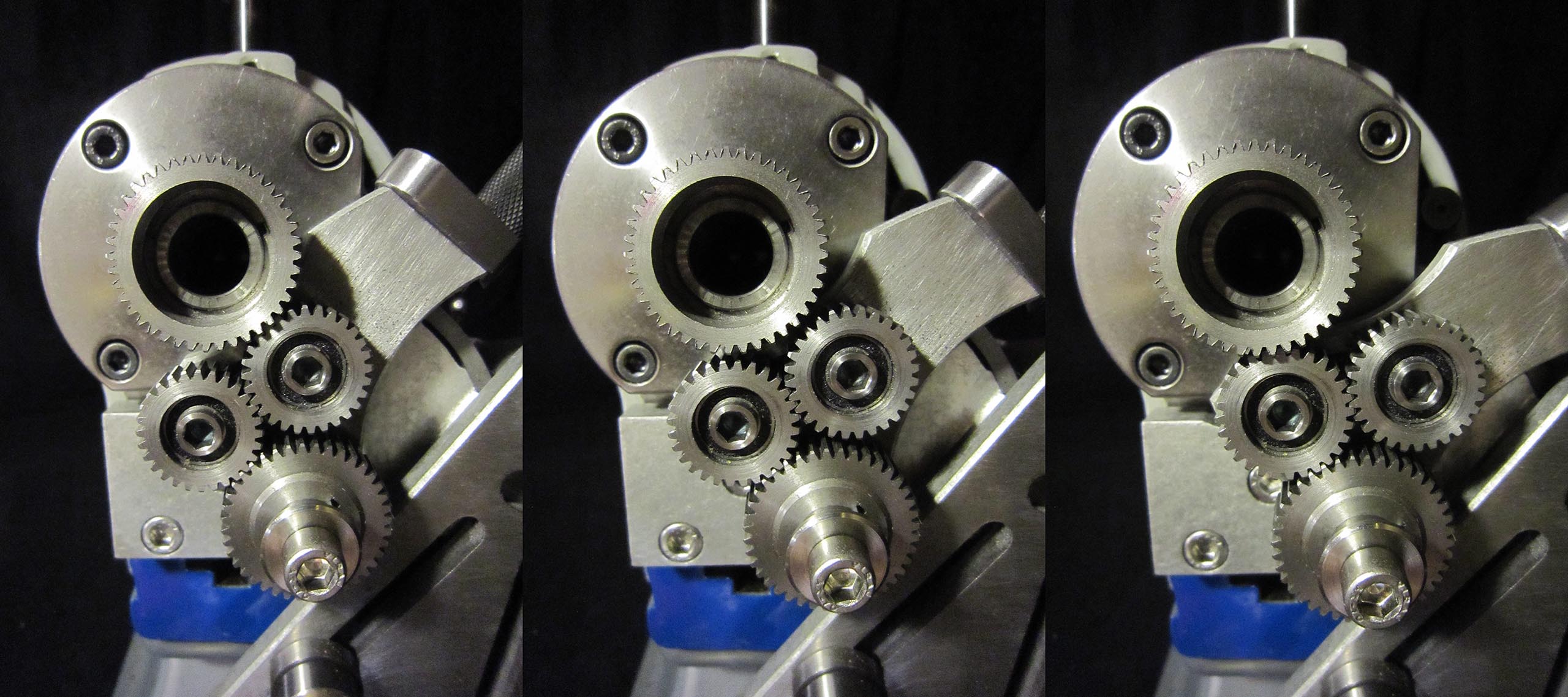

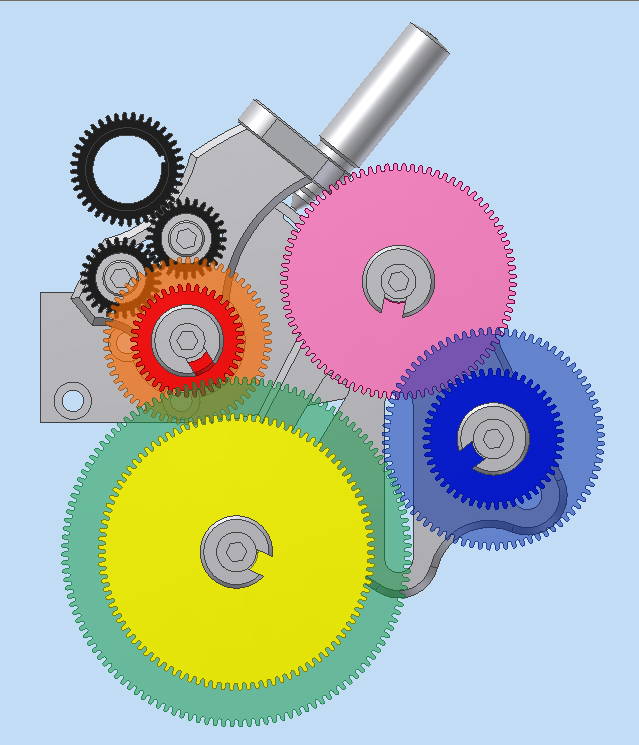

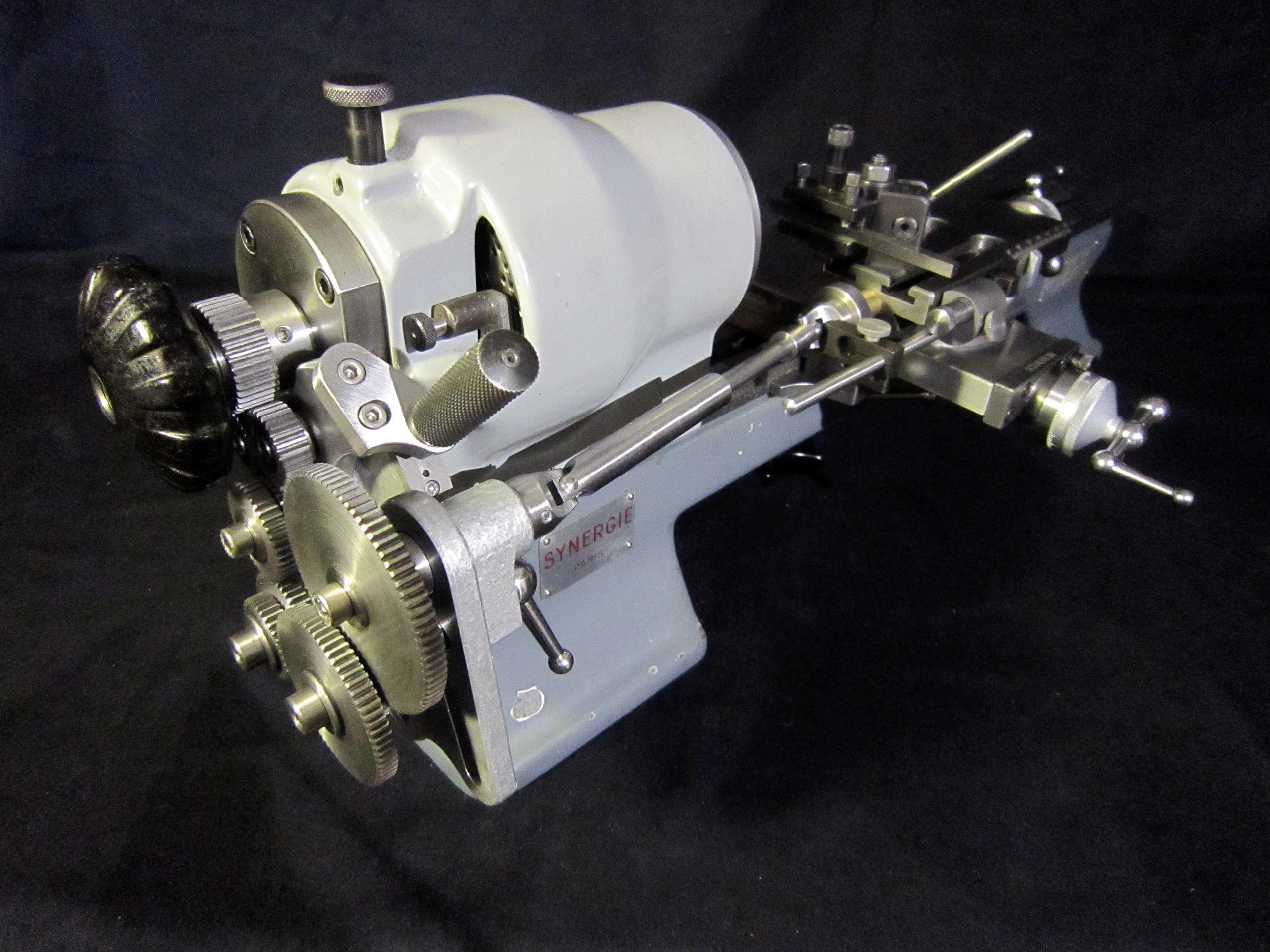

Der Gewindeschneidapparat ist im Wesentlichen ein Getriebe, das es der Längsschlitten des Kreuzschlittens ermöglicht, sich während der Spindeldrehung über eine bestimmte Strecke zu bewegen. Im Set sind 17 austauschbare Zahnräder enthalten, mit denen man die gängigsten Gewinde schneiden kann, sowohl metrische als auch Zoll-Gewinde. Die Montage auf einer dreifachen Lyra erweitert den Einsatzbereich. Auf Basis dieser Kombinationen habe ich den Kompaktbau der austauschbaren Zahnräder berechnet.

Über das integrierte drehbare Herzstück können sowohl Rechts- als auch Linksgewinde geschnitten werden. Die Kupplungsvorrichtung mit einstellbarem Anschlag ermöglicht das Ein- und Ausschalten des Apparats automatisch oder manuell.

Der Gewindeschneidapparat kann auch als automatischer Antrieb für den Kreuzschlitten verwendet werden.

Verkauf

Es wurden 6 Gewindeschneidapparate verkauft: nach Japan, zwei in die USA, zwei nach Deutschland, sowie nach Kuwait.

Möglichkeiten:

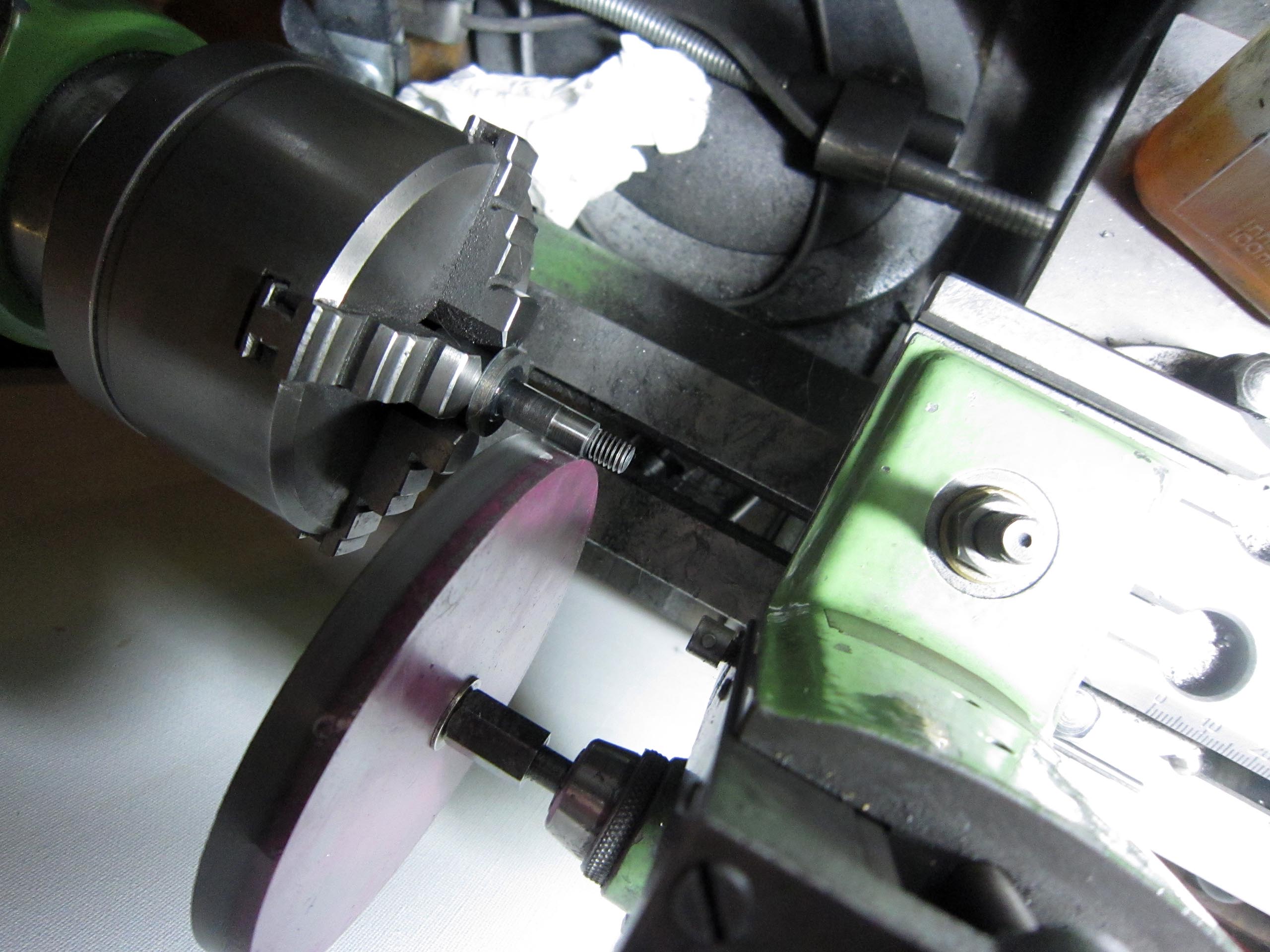

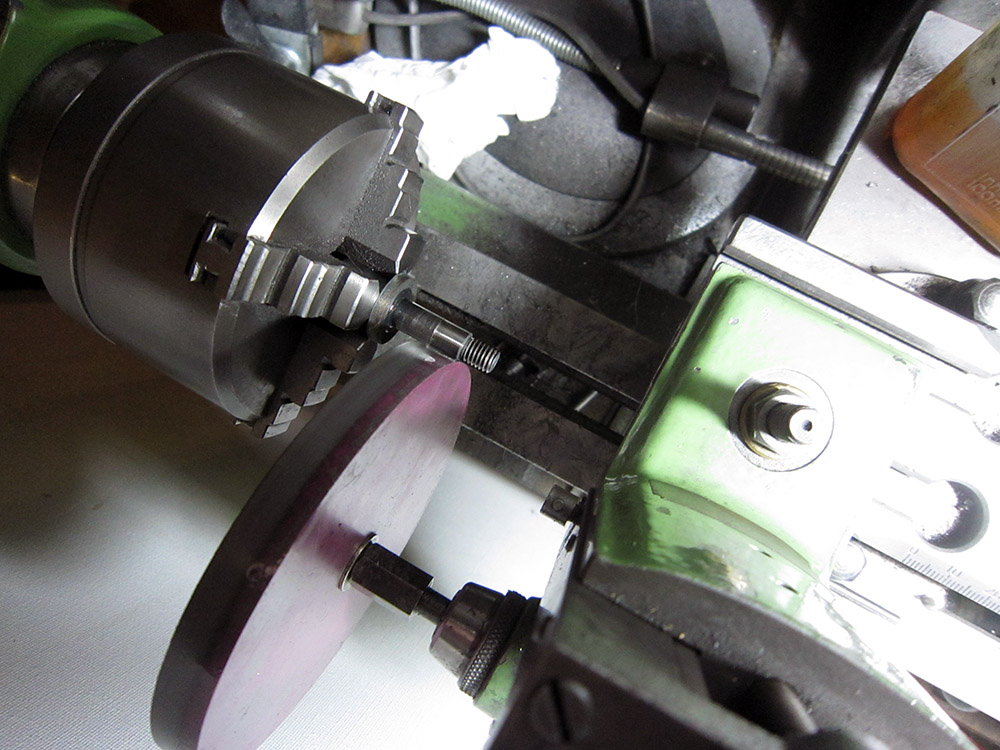

• Gewinde mit Schneideisen schneiden oder mit dem Vertikalsupport fräsen;
• Gewinde nach dem Härten nachschleifen;
• den passenden Schneidwerkzeugtyp wählen, je nachdem, ob Standard- oder spezielle Formgewinde benötigt werden;
• perfekte Gewindegänge erzeugen;
• die Maße des Innen- und Außengewindes kontrollieren und bei Bedarf fehlende Teilmaße erreichen oder überflüssige entfernen, was mit einem Gewindebohrer praktisch unmöglich ist.

Allgemeines:

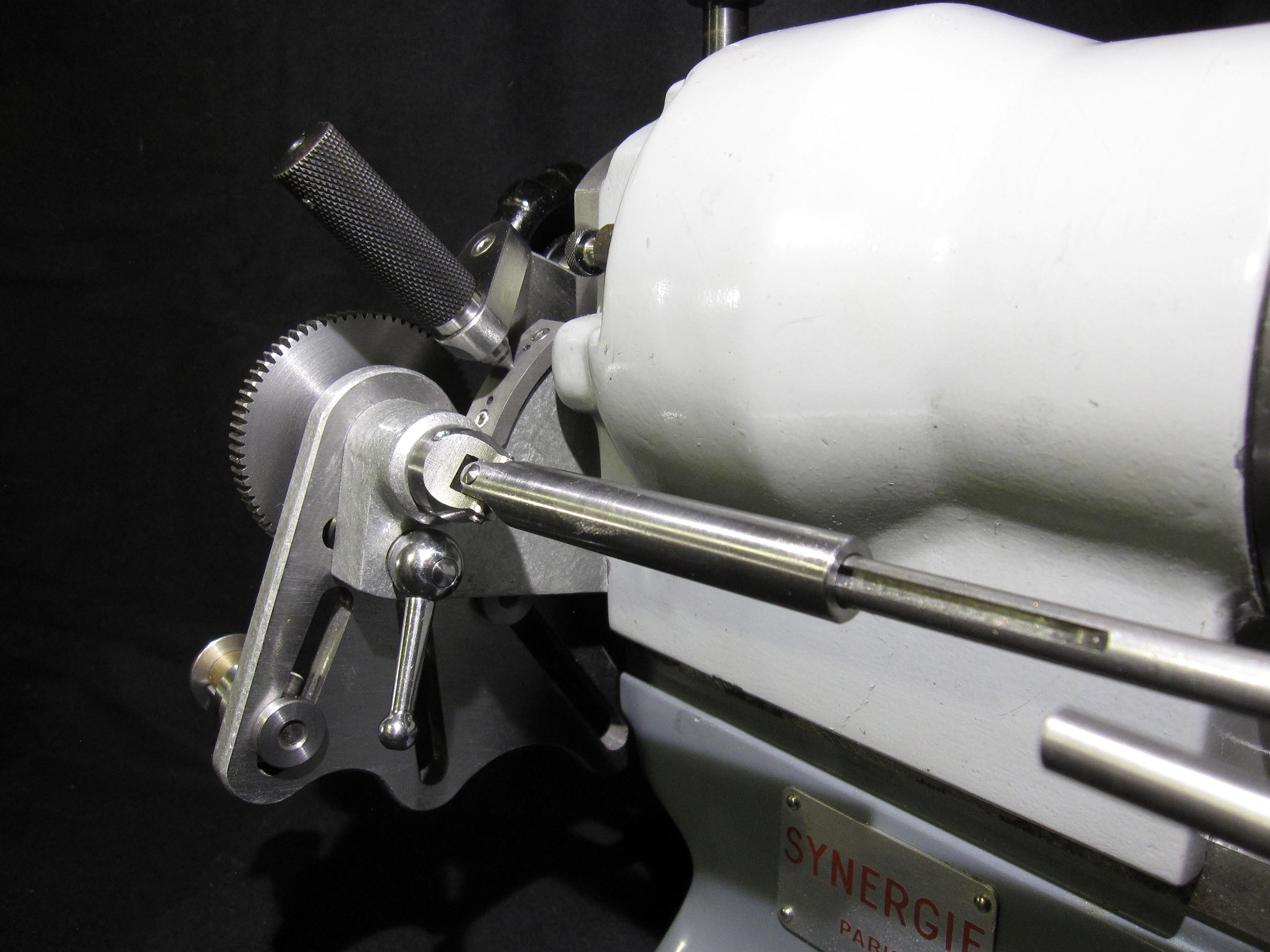

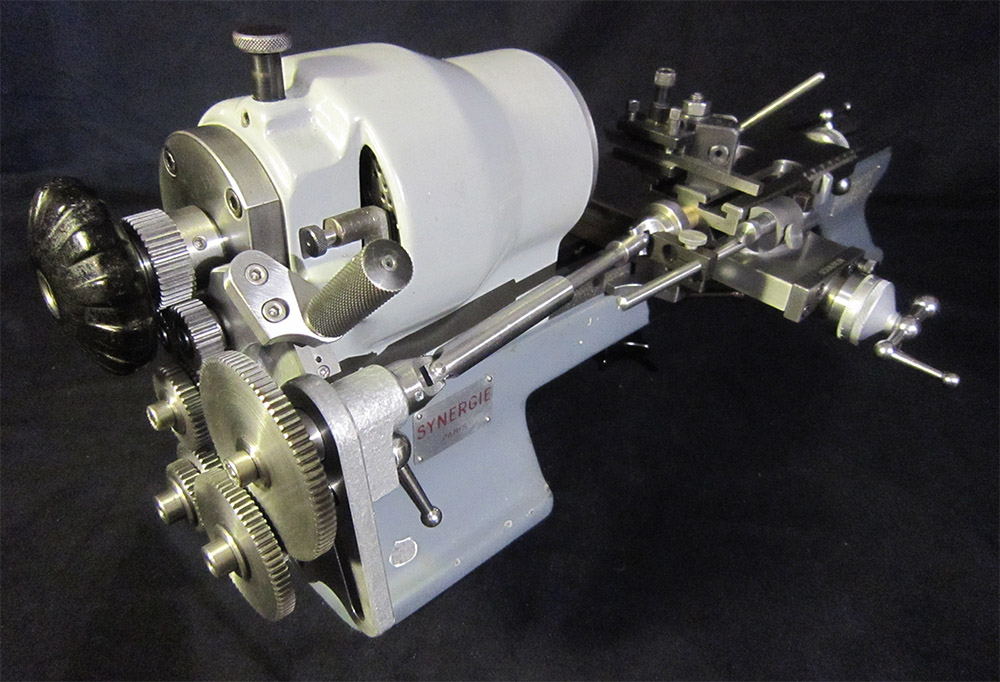

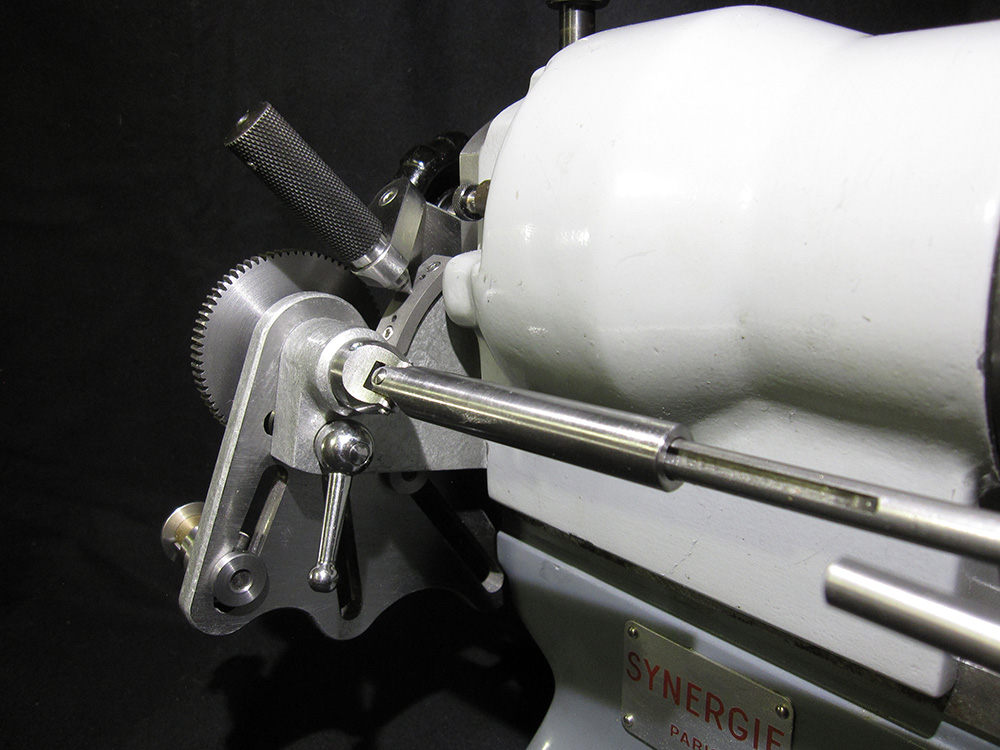

• Gewindeschneidvorrichtung mit Antrieb des Supports über Kardangelenkwelle für Innen- und Außengewinde.

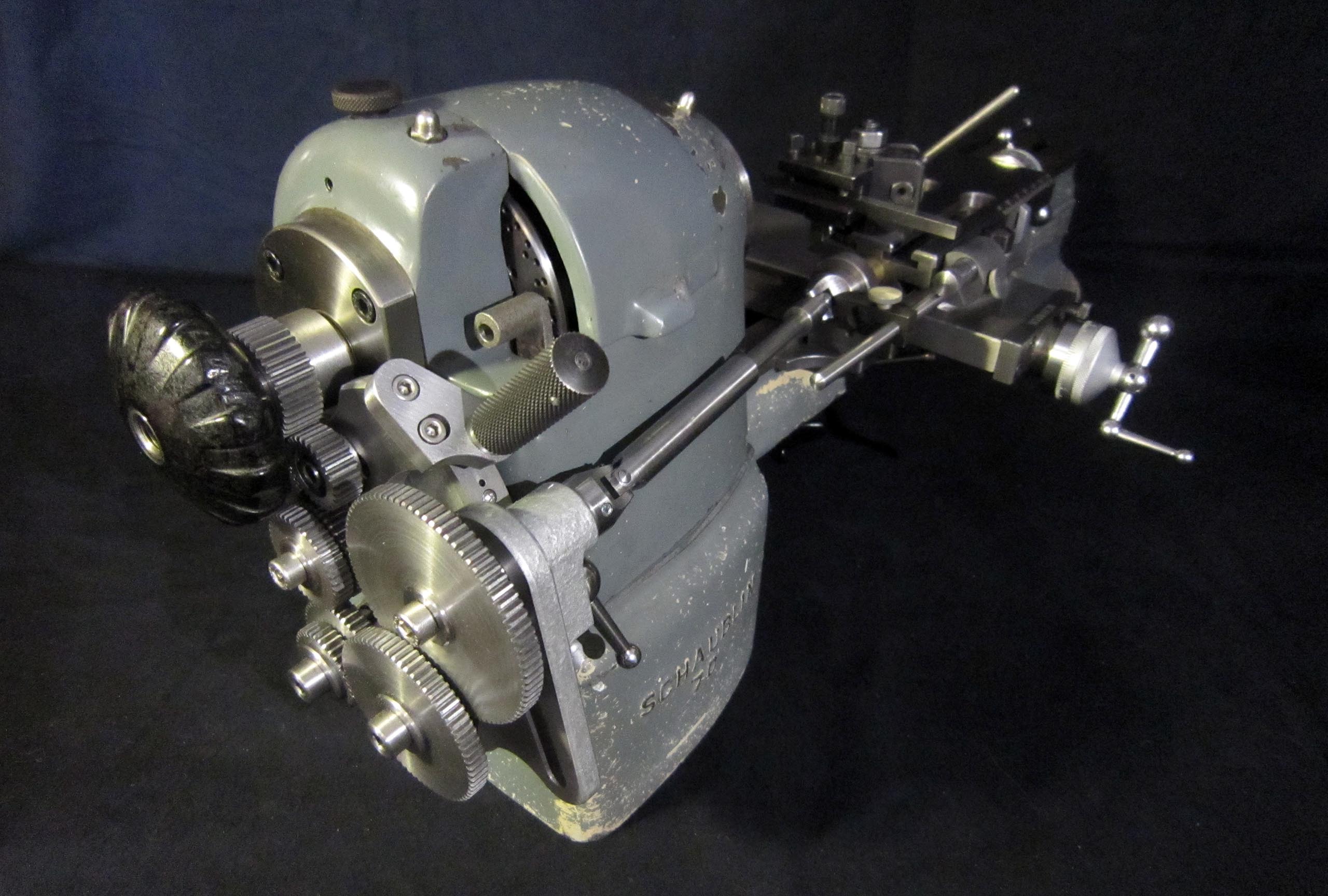

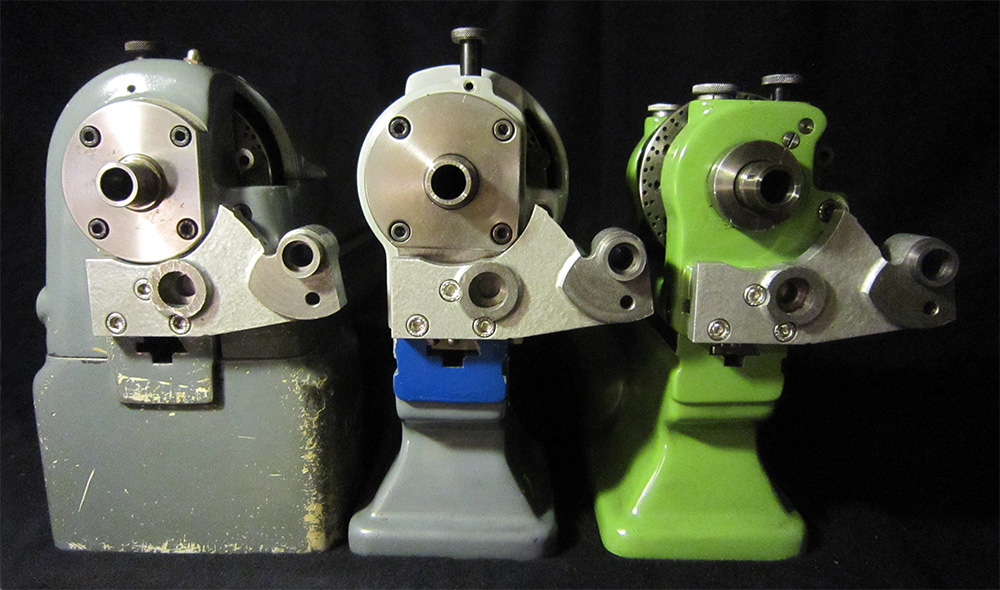

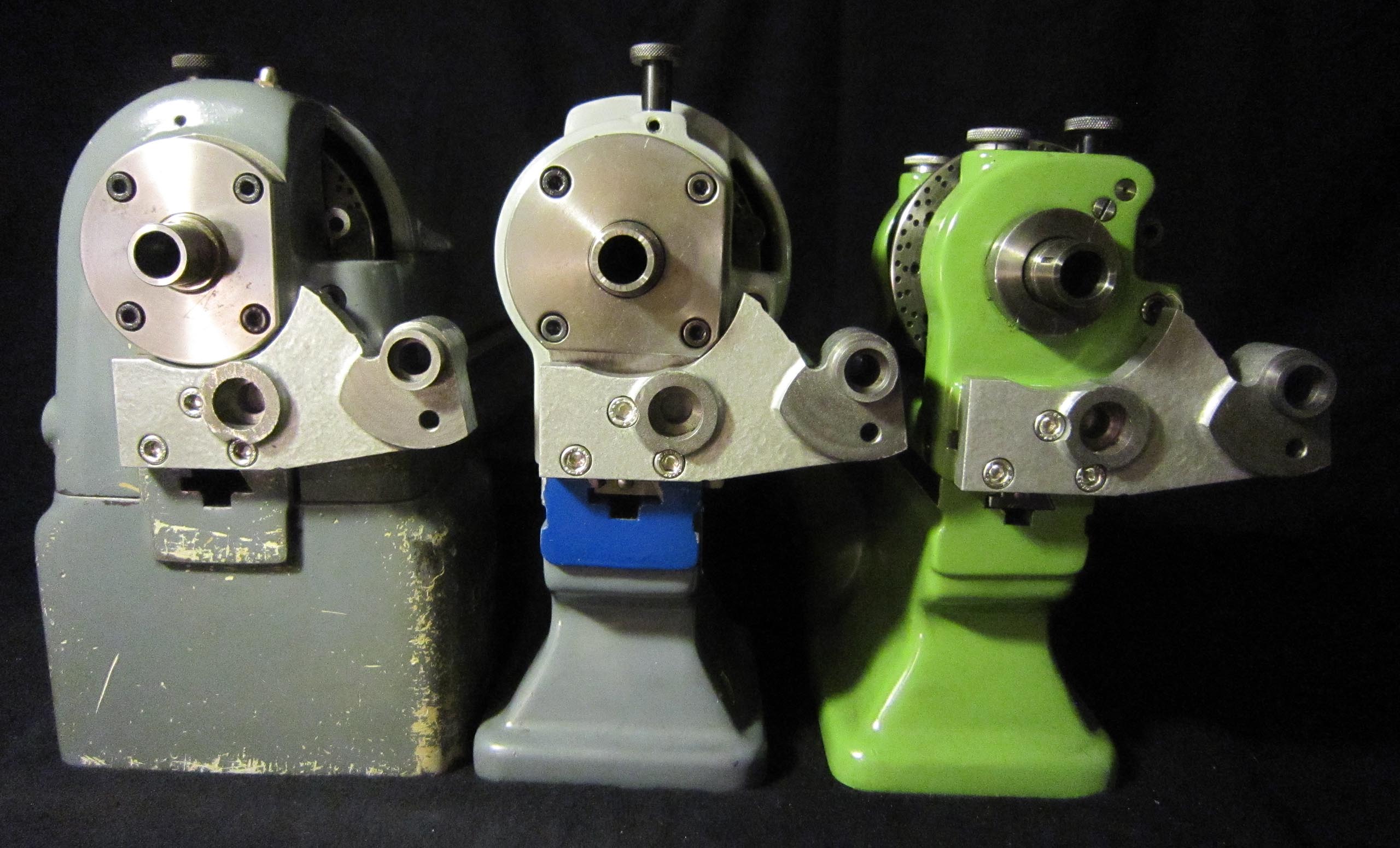

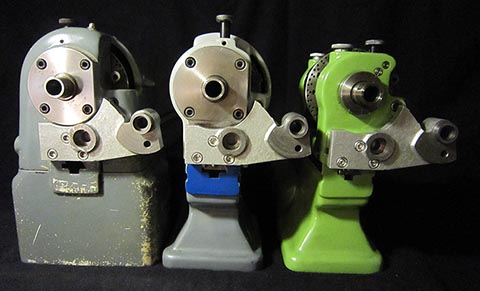

• Geeignet für den Einsatz auf offenen oder geschlossenen Spindeln.
• Leitspindelsteigung: 1 mm

Arbeitsbereiche:

• maximale Gewindelänge = 52 mm

Zahnradsatz:

• 30-33-35-38-39-40-45-46-50-60-70-75-80-85-100-120-127 (17 Zahnräder)

Gewindesteigungen:

• für metrische Gewinde mit Steigungen: 0,075-0,08-0,10-0,125-0,15-0,175-0,20-0,225-0,25-0,30-0,35-0,40-0,45-0,50-0,55-0,60-0,70-0,75-0,80-0,90-1,0-1,25-1,50-1,75-2,0-2,25-2,50-3,0-3,50-4,0 mm
• für Zollgewinde mit Steigungen pro Zoll: 90-80-72-68-64-60-56-52-50-48-46-44-42-40,64-40-38-36-34-32-30-28-26-24-22-20-18-16-14-12

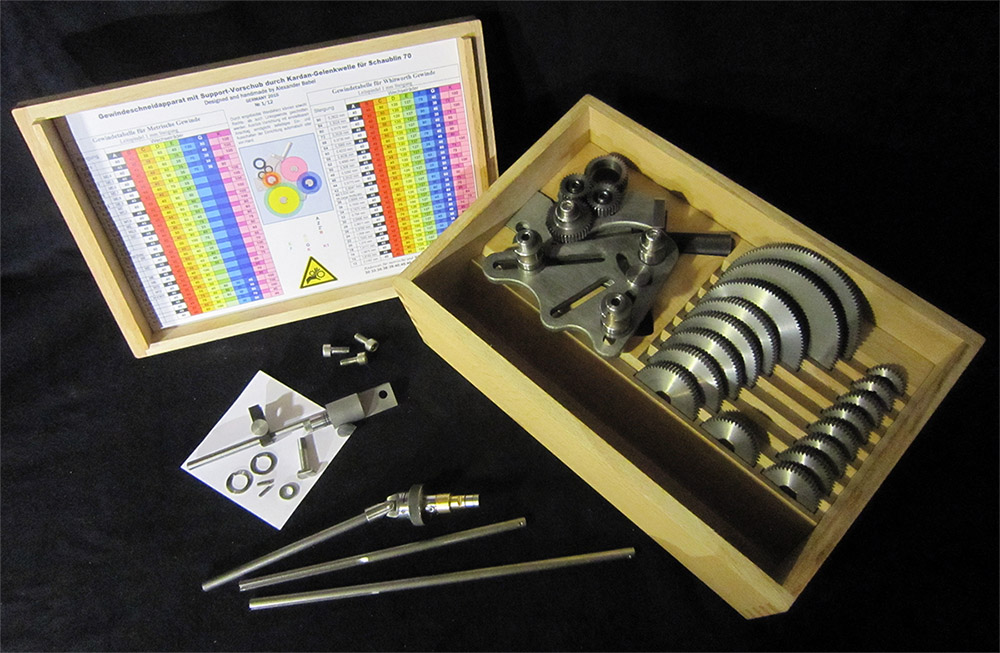

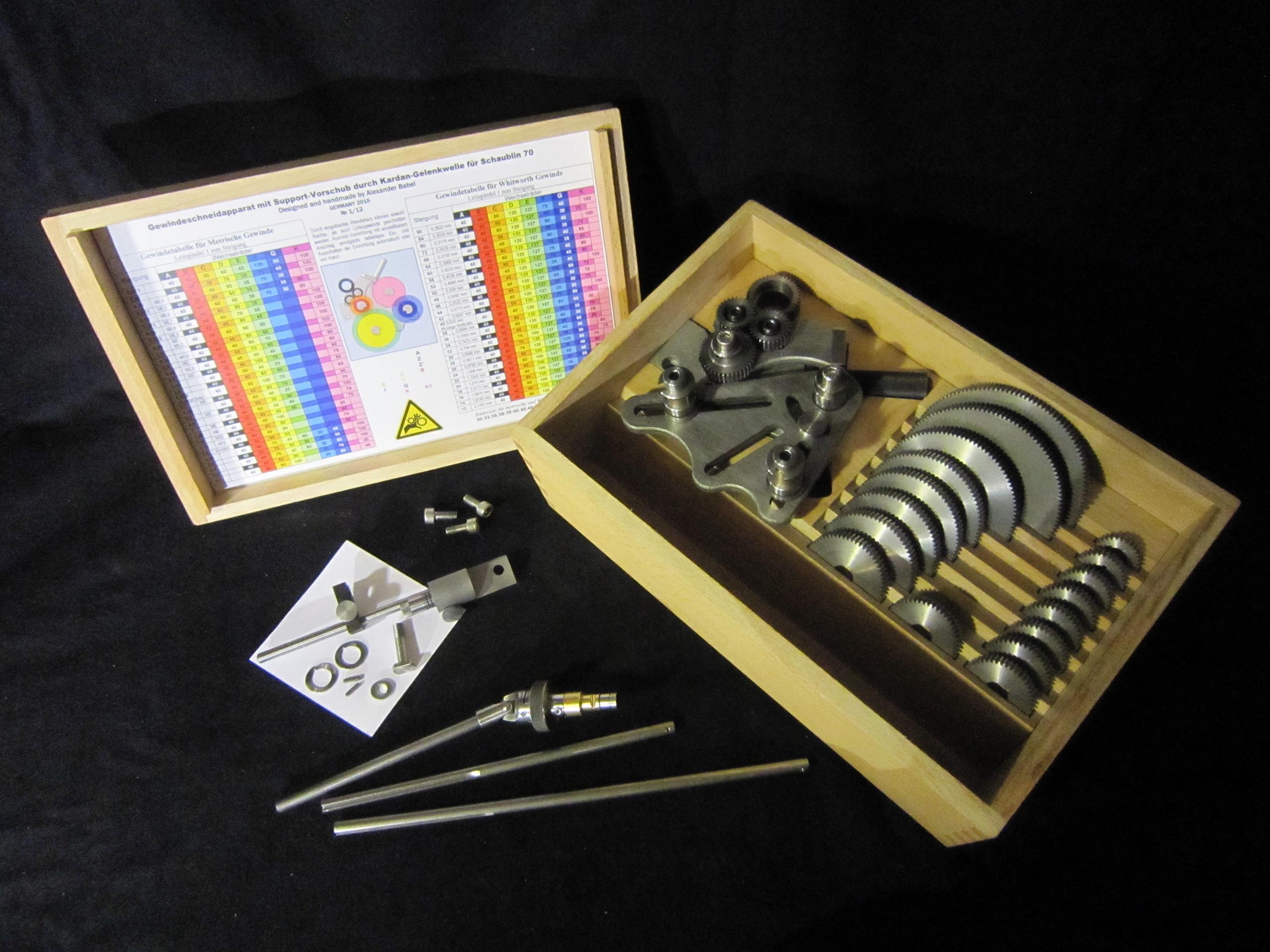

Standardausstattung und Zubehör:

• Triebzahnrad mit 40 Zähnen zur Montage auf der Spindel;
• ausziehbare Kardangelenkwelle mit austauschbarem Verlängerungsstück (120 mm);

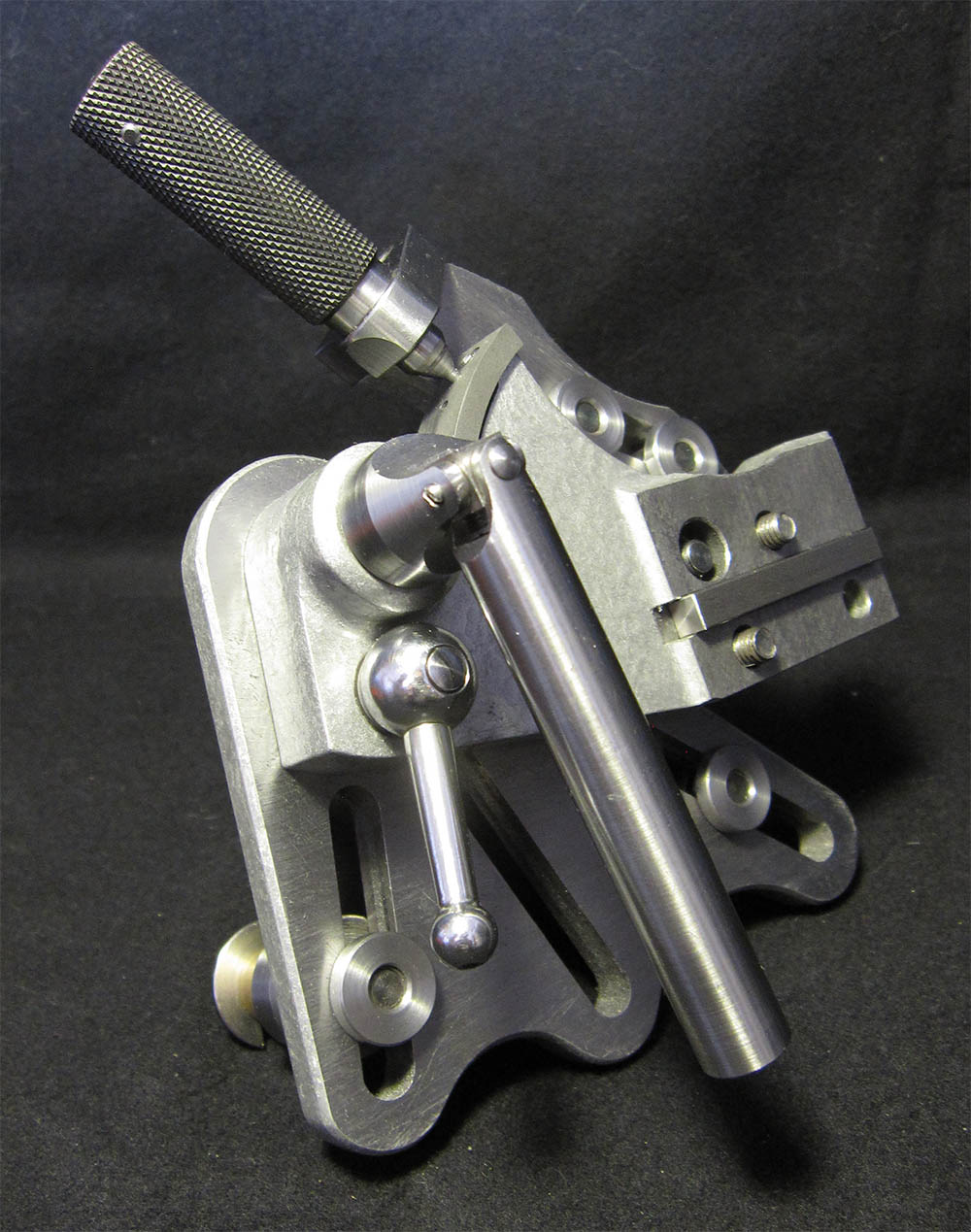

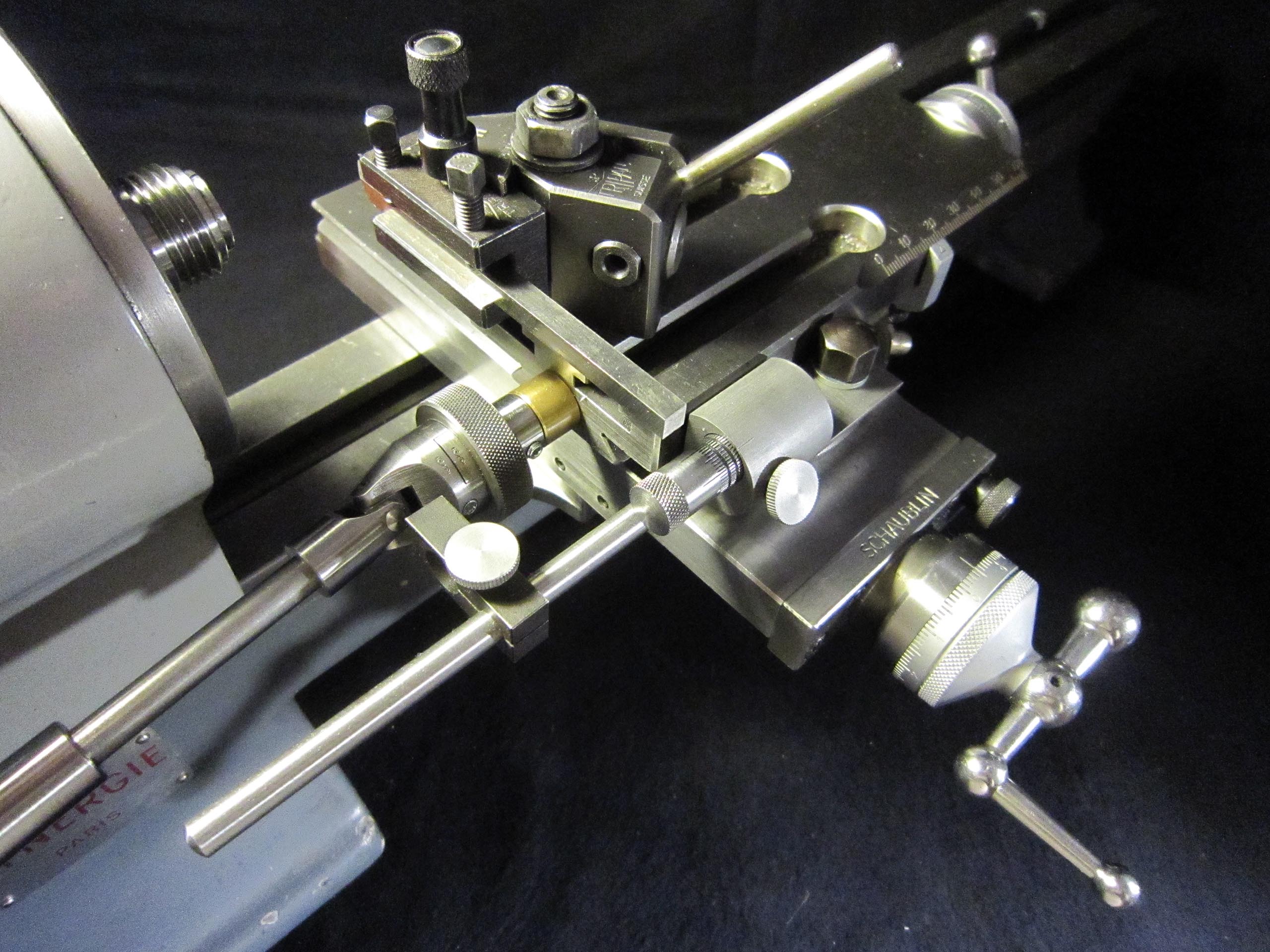

• Vorrichtung zur Befestigung am Kreuzsupport mit Kupplungsmechanismus;
• einstellbarer Anschlag für Ein- und Auskuppeln;
• austauschbare Verlängerung, Länge 190 mm;
• austauschbare Verlängerung, Länge 250 mm;

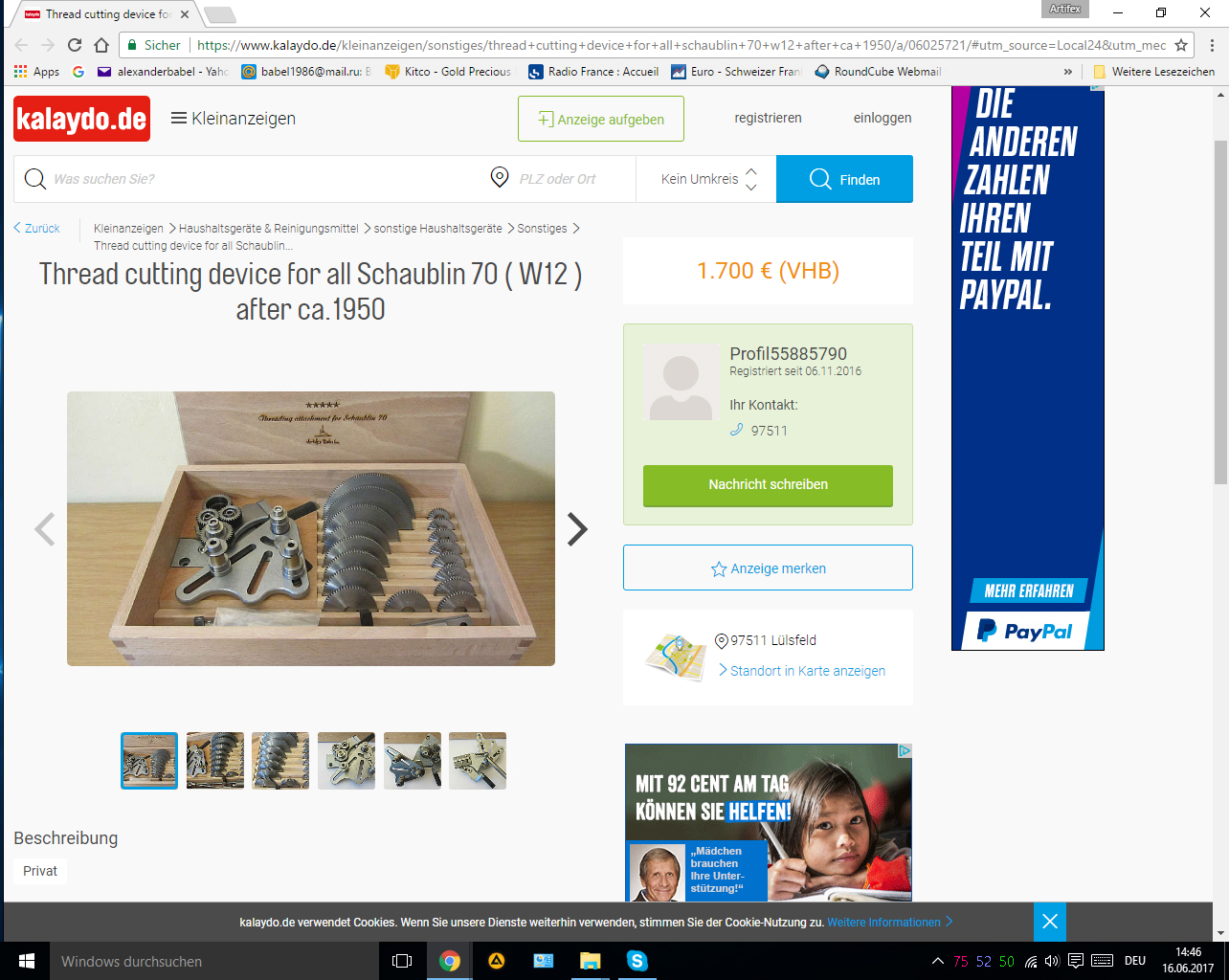

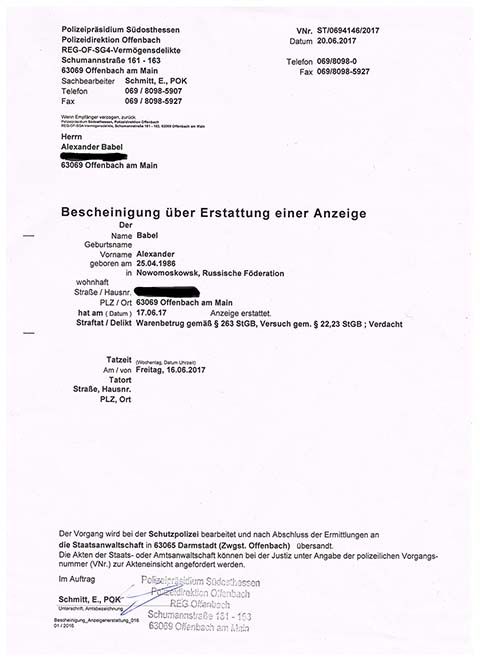

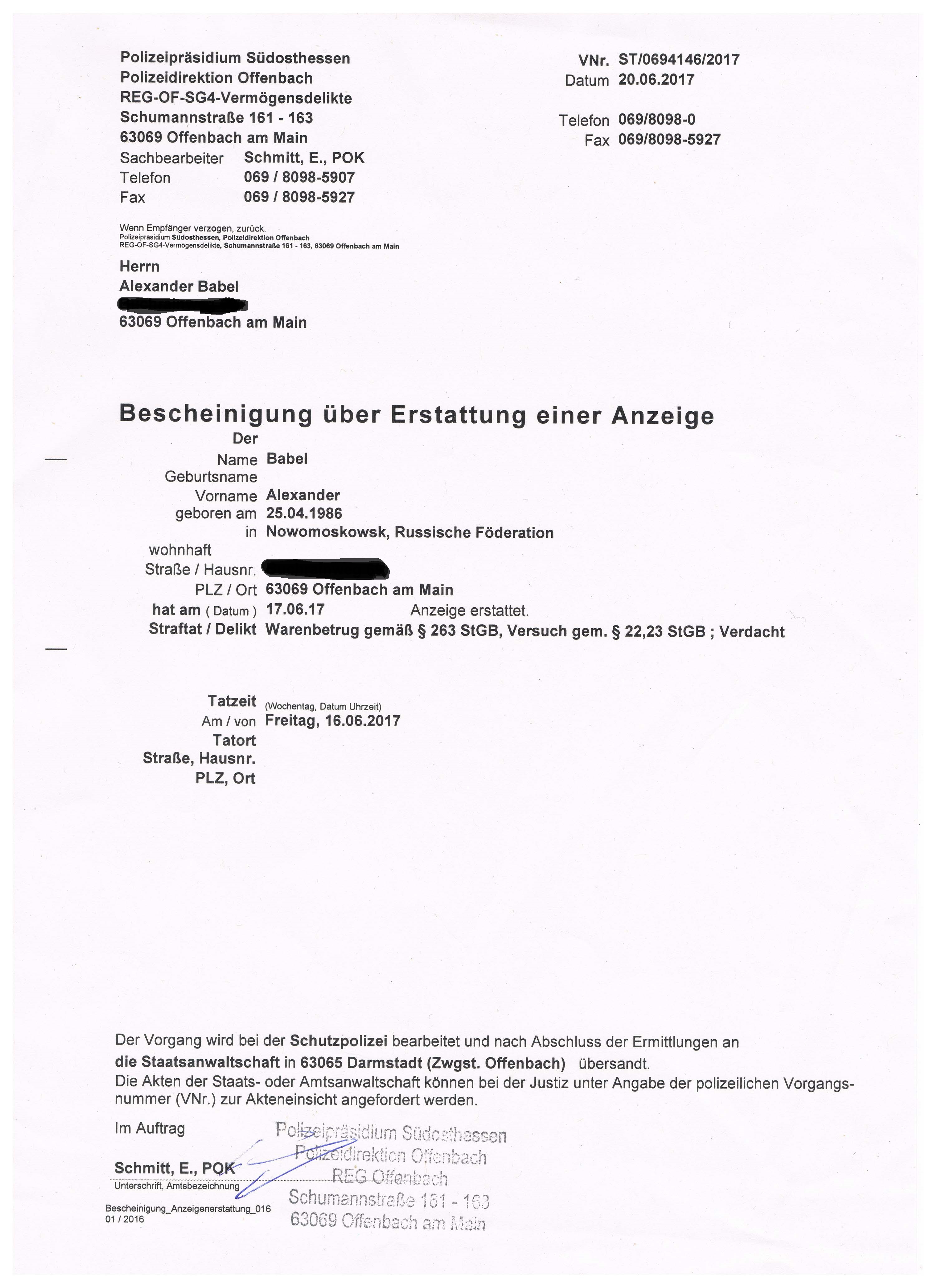

Achtung! Die Anzeige auf Kalaydo ist definitiv eine Fälschung. Die Polizei wurde informiert. Ein Gewindeschneidgerät kann nur bei Alexander Babel erworben werden!
