Shimadzu Härteprüfgerät Type M, Japan
Mikrohärteprüfgerät Shimadzu ist ein Prüfmikroskop für das quasi zerstörungsfreie Messung der Härte von Werkstoffen.

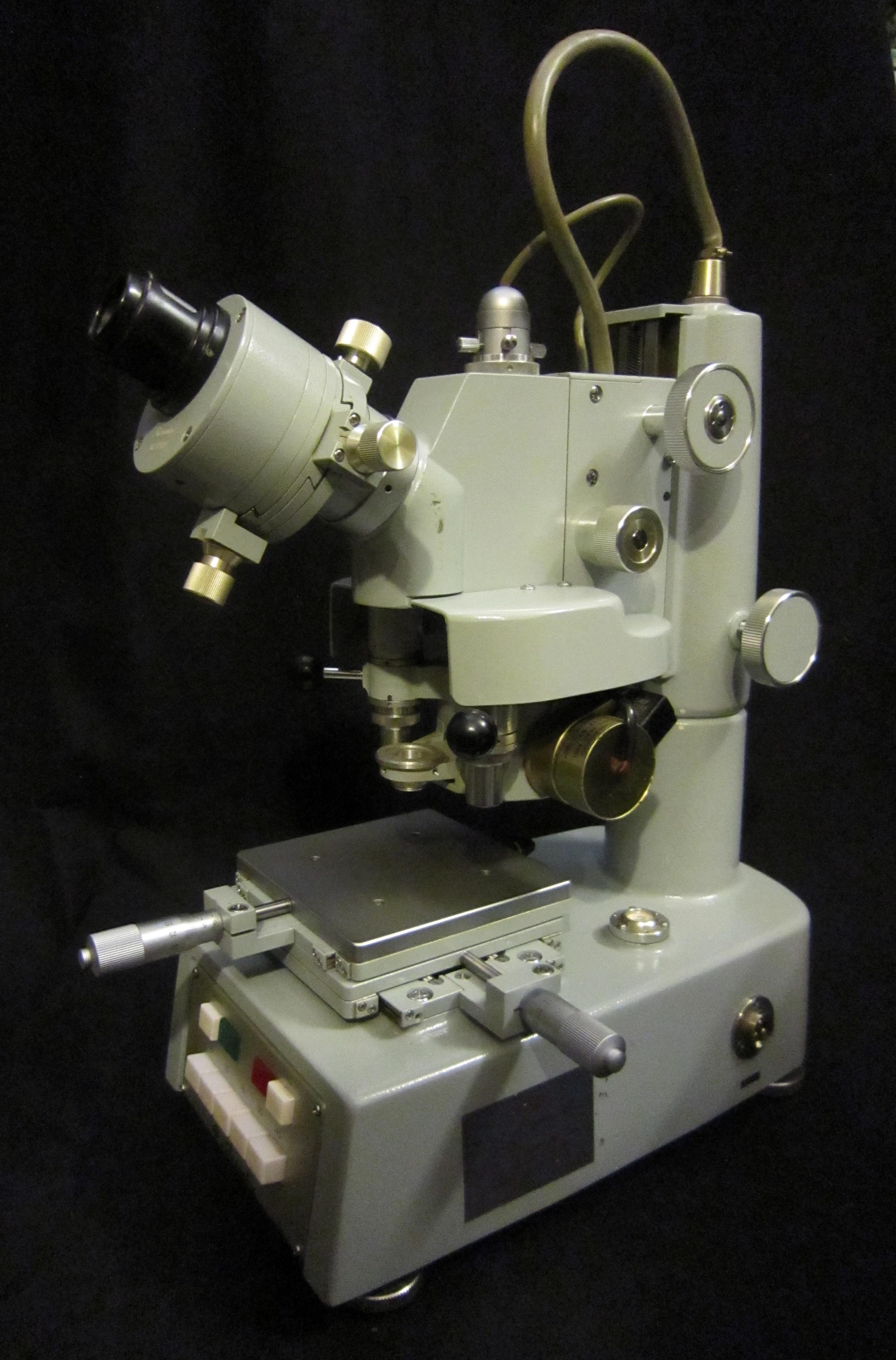

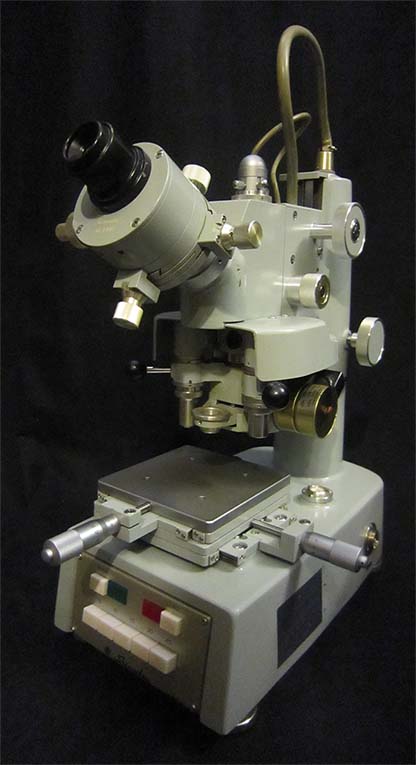

![Shimadzu Vickers Microhardness Tester Type M, overall view](../../images/werkzeug/messen/shimadzu/shimadzu_1_m.jpg)
Beim Prüfen wird die Pyramide aus Diamant in das Werkstoff eingedrückt. Die Auswirkende Gewichtskraft wird durch verschiedene Gewichte bestimmt. Das Gerät hat folgende Laborgewichte: 25 g, 50 g, 100 g, 200 g, 300 g, 500 g und 1000 g. Durch das betätigen einer Taste wird das Gewicht mit Pyramide mittels eines Motors abgesenkt. Dann drückt die Diamantpyramide auf das Werkstoff. Die Einwirkzeit ist ebenfalls geregelt und kann gewählt werden zwischen 5 sec, 10 sec, 15 sec, 30 sec und 45 sec. Danach fährt das Gewicht nach oben und man kann mit Mikroskop die Abmessungen des Abdruckes visuell vermessen. Dafür sind verschiedene Skala im Okular vorgesehen.
Das Gerät ist sehr präzise und so ist die Wiederholbarkeit der Experimente gegeben.

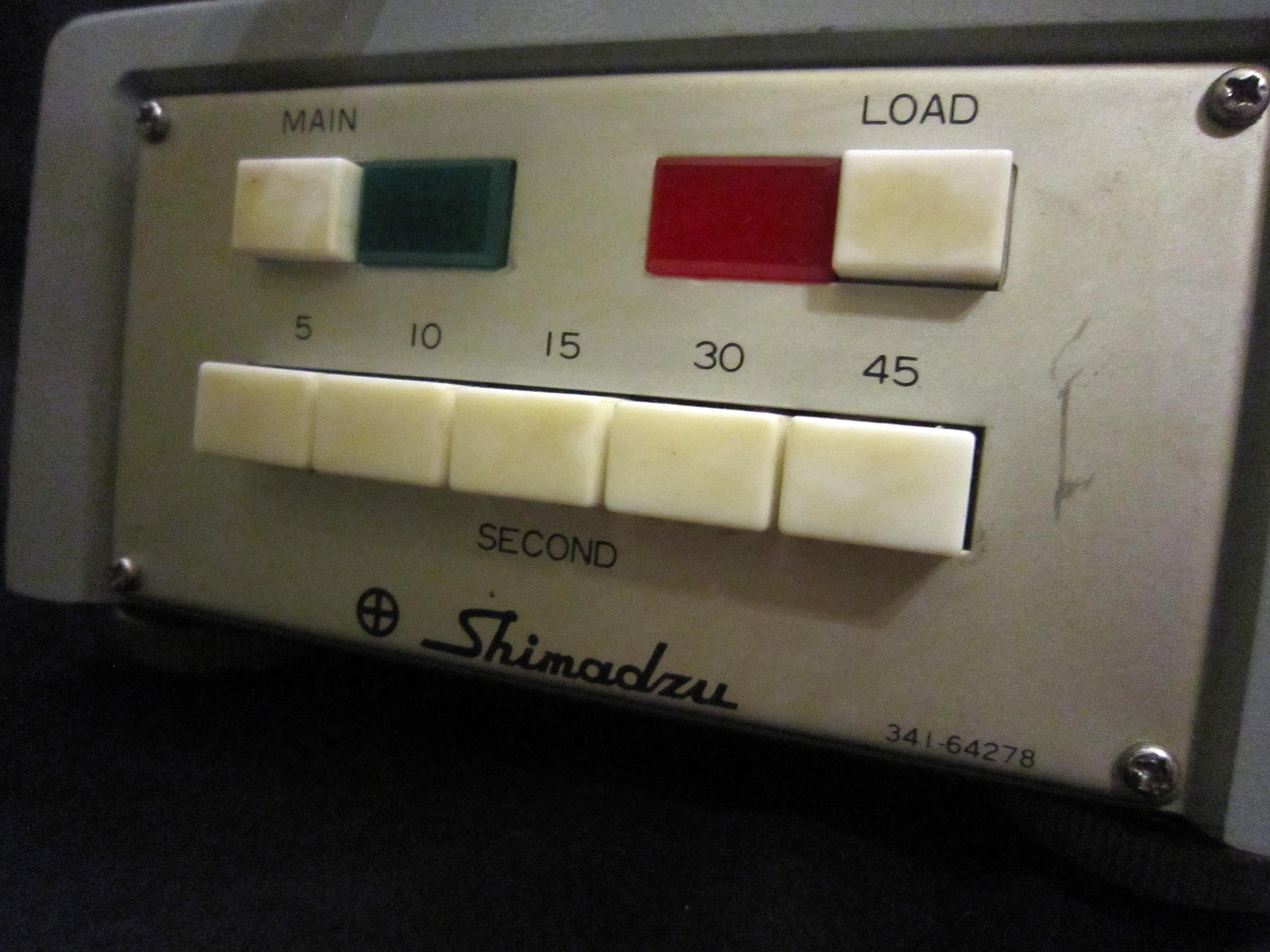

![Shimadzu Vickers Microhardness Tester Type M, control](../../images/werkzeug/messen/shimadzu/shimadzu_2_m.jpg)

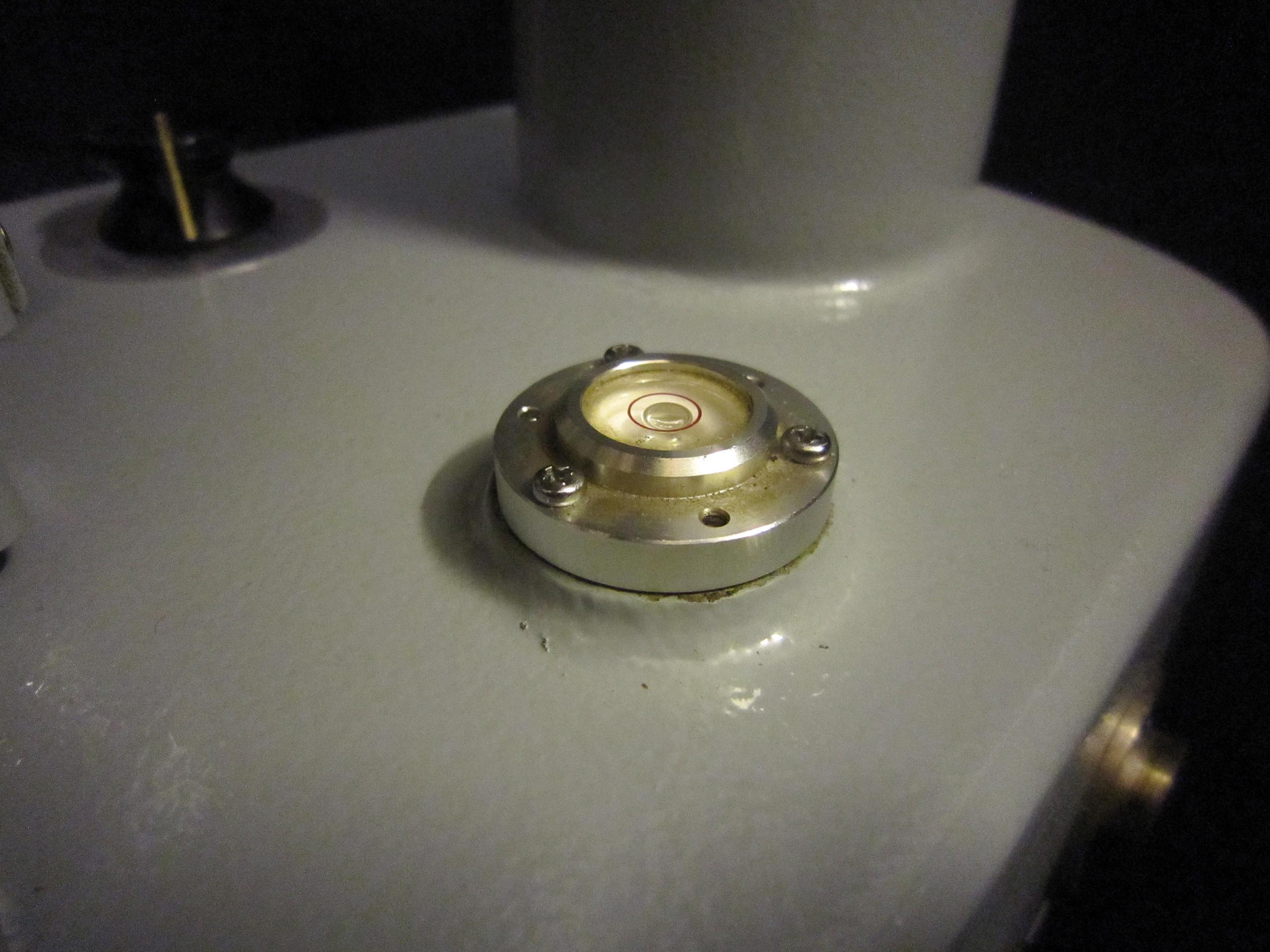

![Shimadzu Vickers Microhardness Tester Type M, spirit level](../../images/werkzeug/messen/shimadzu/shimadzu_3_m.jpg)

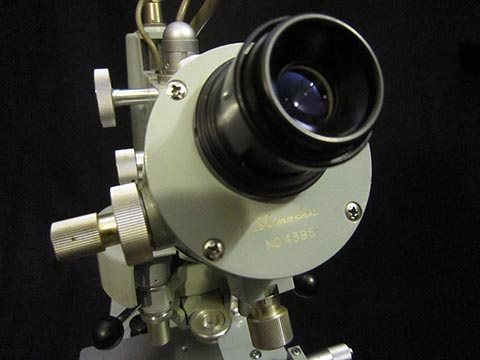

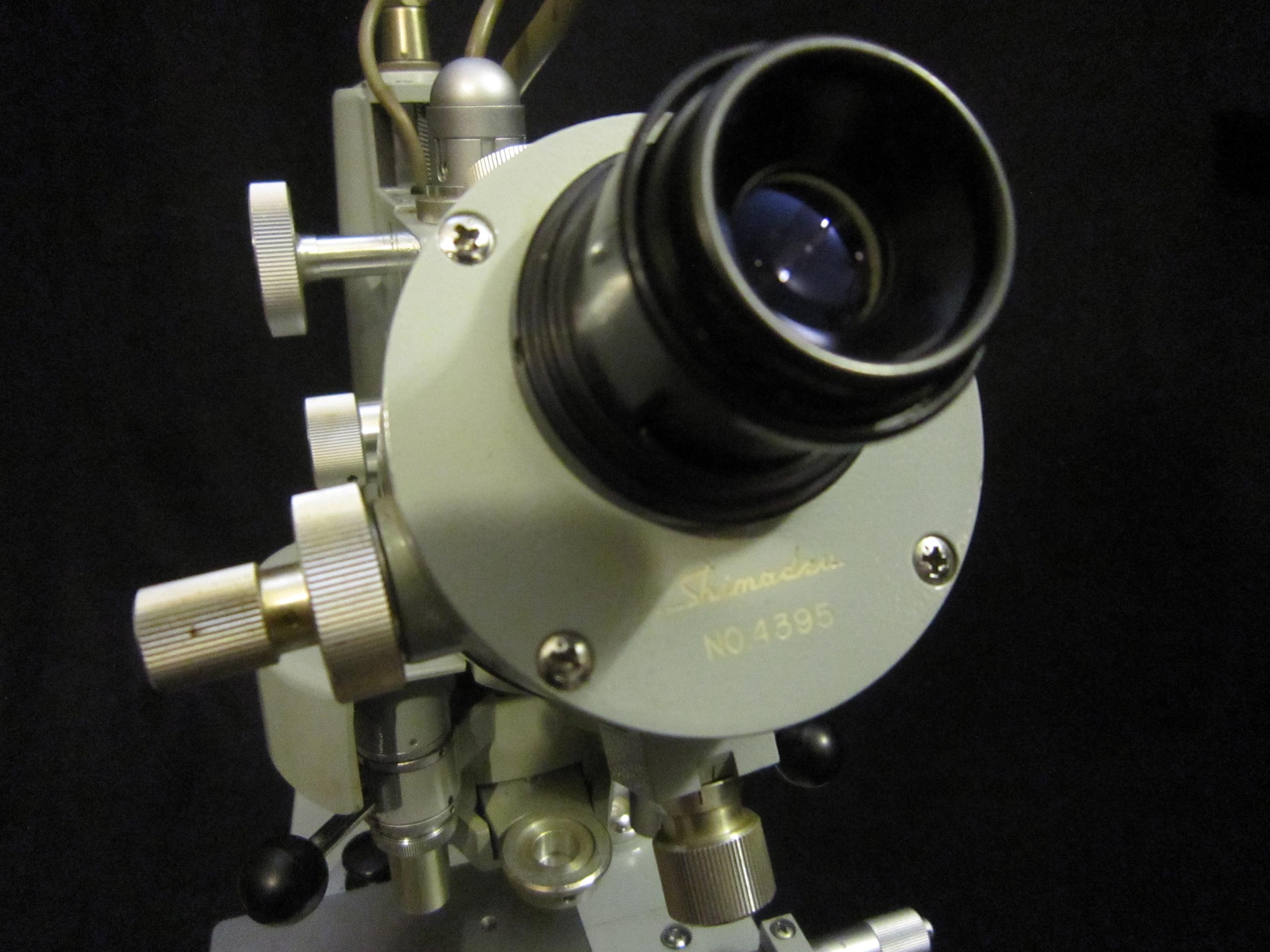

![Shimadzu Vickers Microhardness Tester Type M, okular](../../images/werkzeug/messen/shimadzu/shimadzu_4_m.jpg)

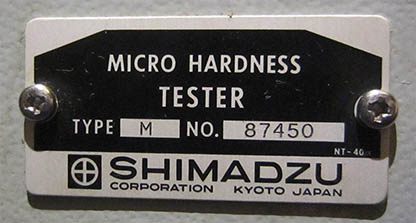

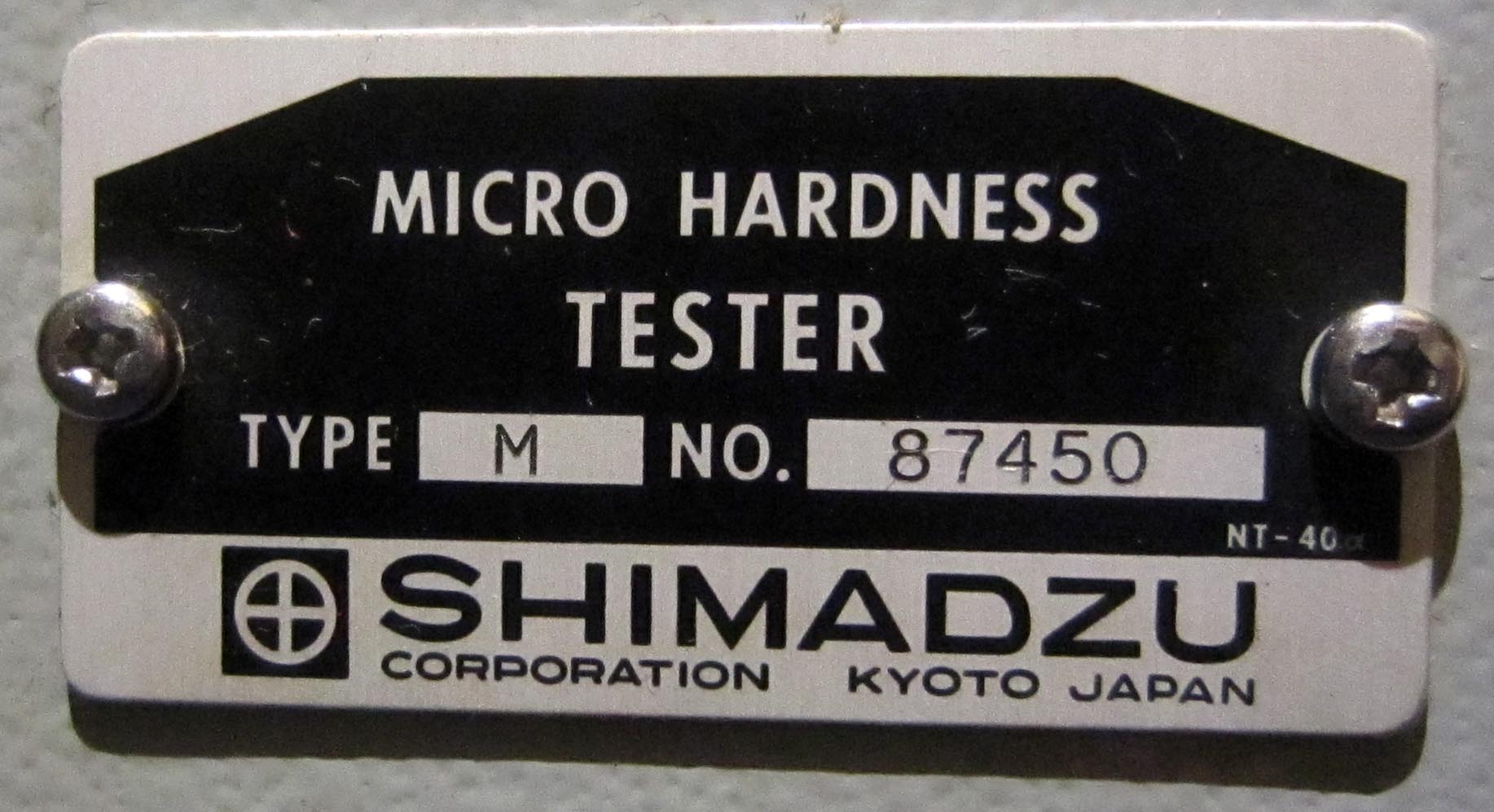

![Shimadzu Vickers Microhardness Tester Type M, sign](../../images/werkzeug/messen/shimadzu/shimadzu_5_m.jpg)

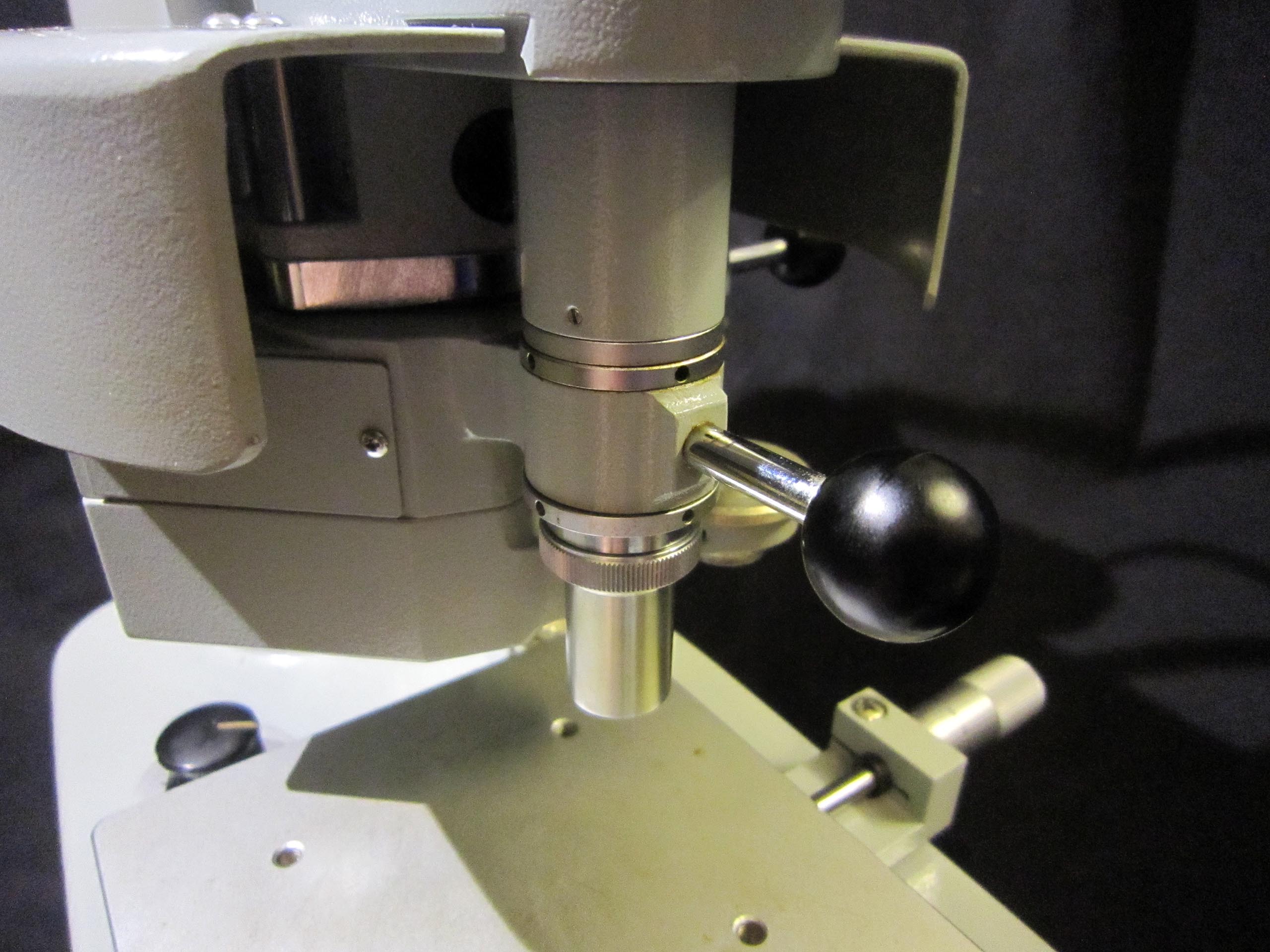

![Shimadzu Vickers Microhardness Tester Type M, lens](../../images/werkzeug/messen/shimadzu/shimadzu_6_m.jpg)

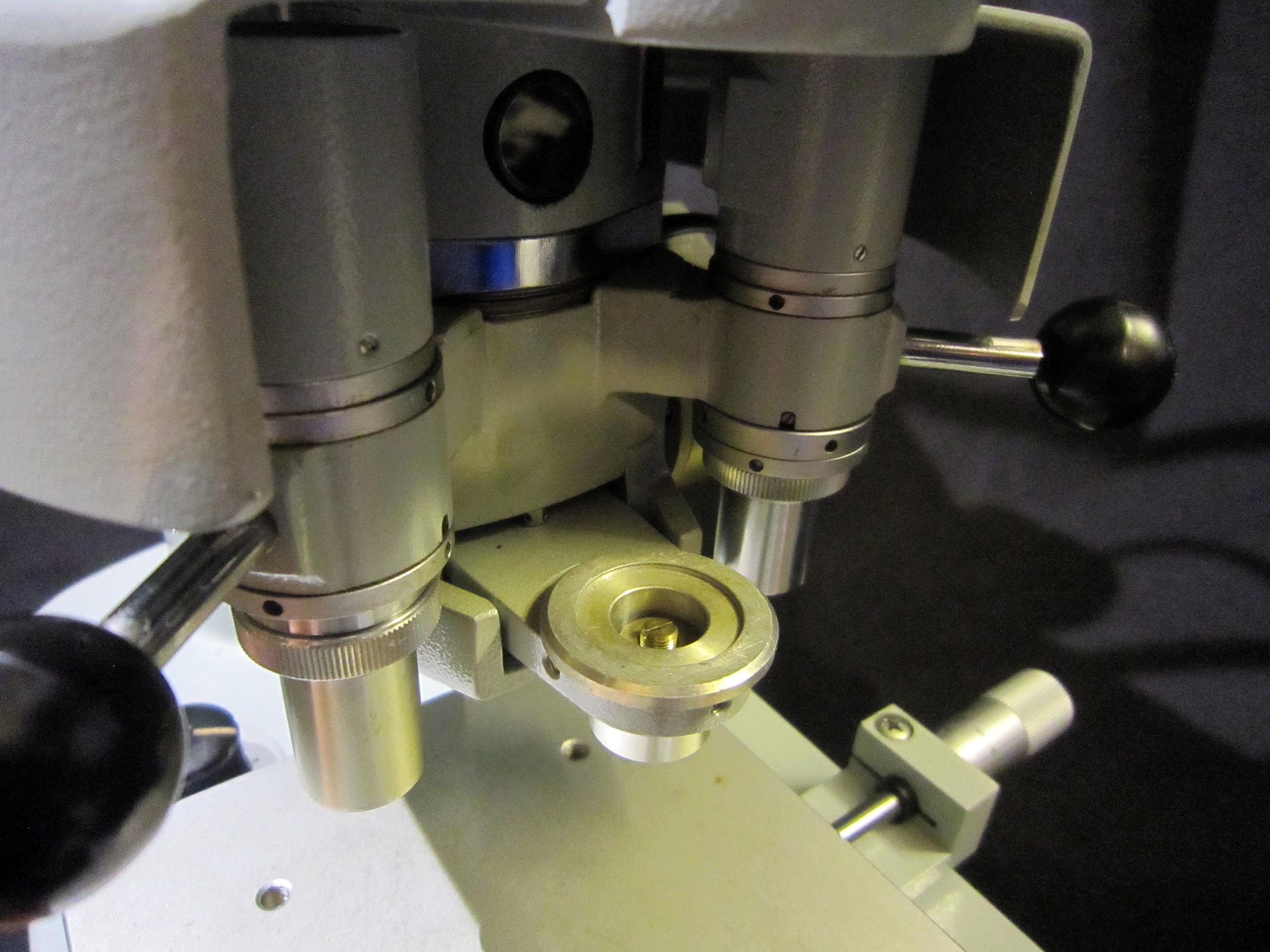

![Shimadzu Vickers Microhardness Tester Type M, place for pyramid](../../images/werkzeug/messen/shimadzu/shimadzu_7_m.jpg)

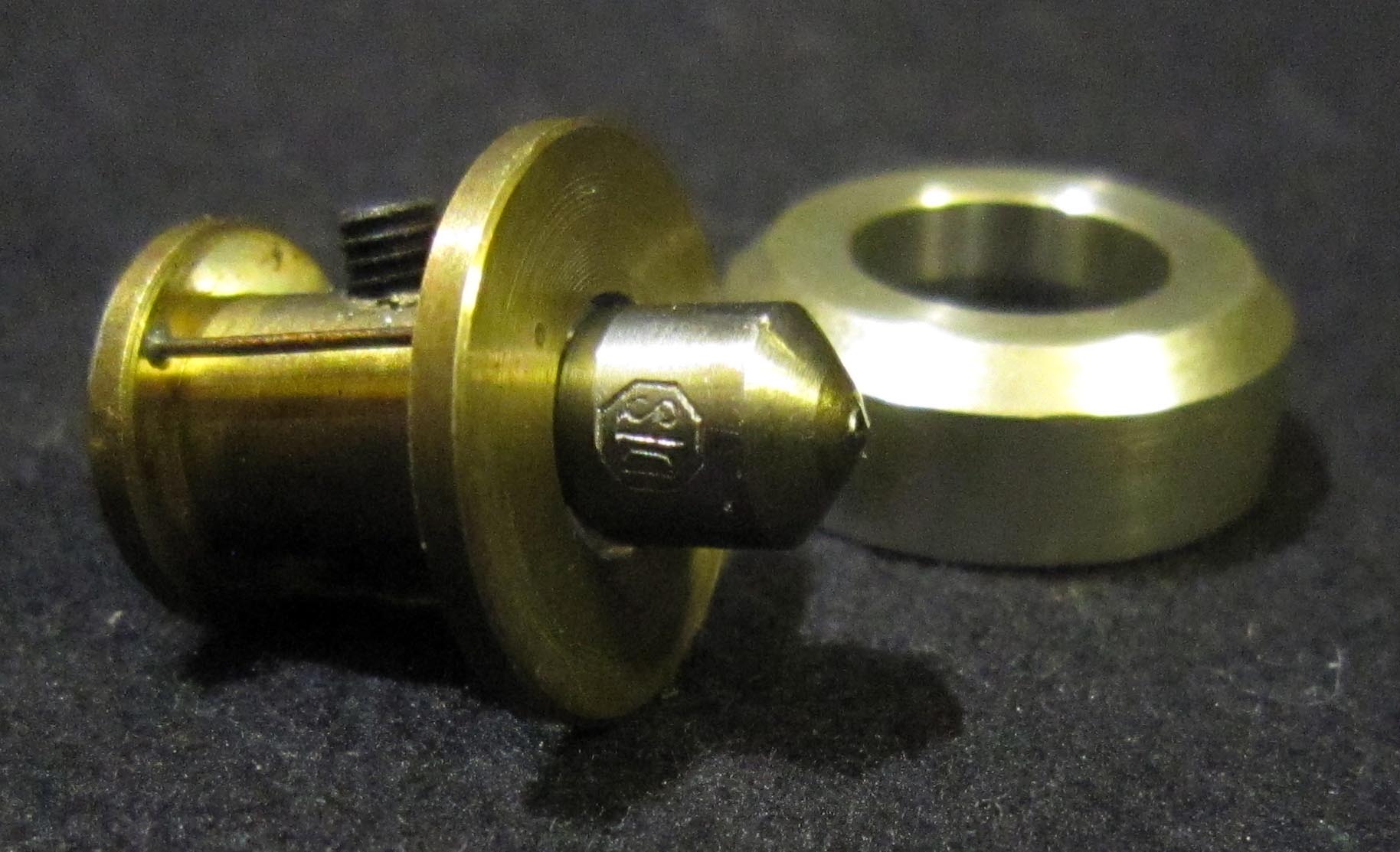

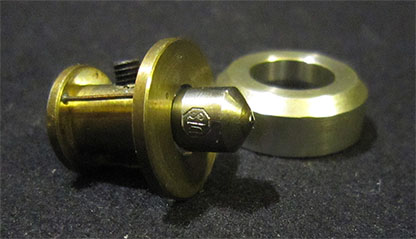

![Shimadzu Vickers Microhardness Tester Type M, pyramid](../../images/werkzeug/messen/shimadzu/shimadzu_8_m.jpg)
