Часы - это очень сложный механизм. Для его изготовления кроме станков нужно ещё много инструментов, приборов и приспособлений. Важную роль играют также оптические и измерительные предметы, как микроскоп, штангенциркуль, микрометр и измерительные часы. Дальше идут точные отвёртки, пинцеты, штихели, напильники и т.д. Потом метчики, лерки, приспособление для шлифования, разные шлифовальные и полировальные пасты, оловянные брусы и прочее.
Приборы

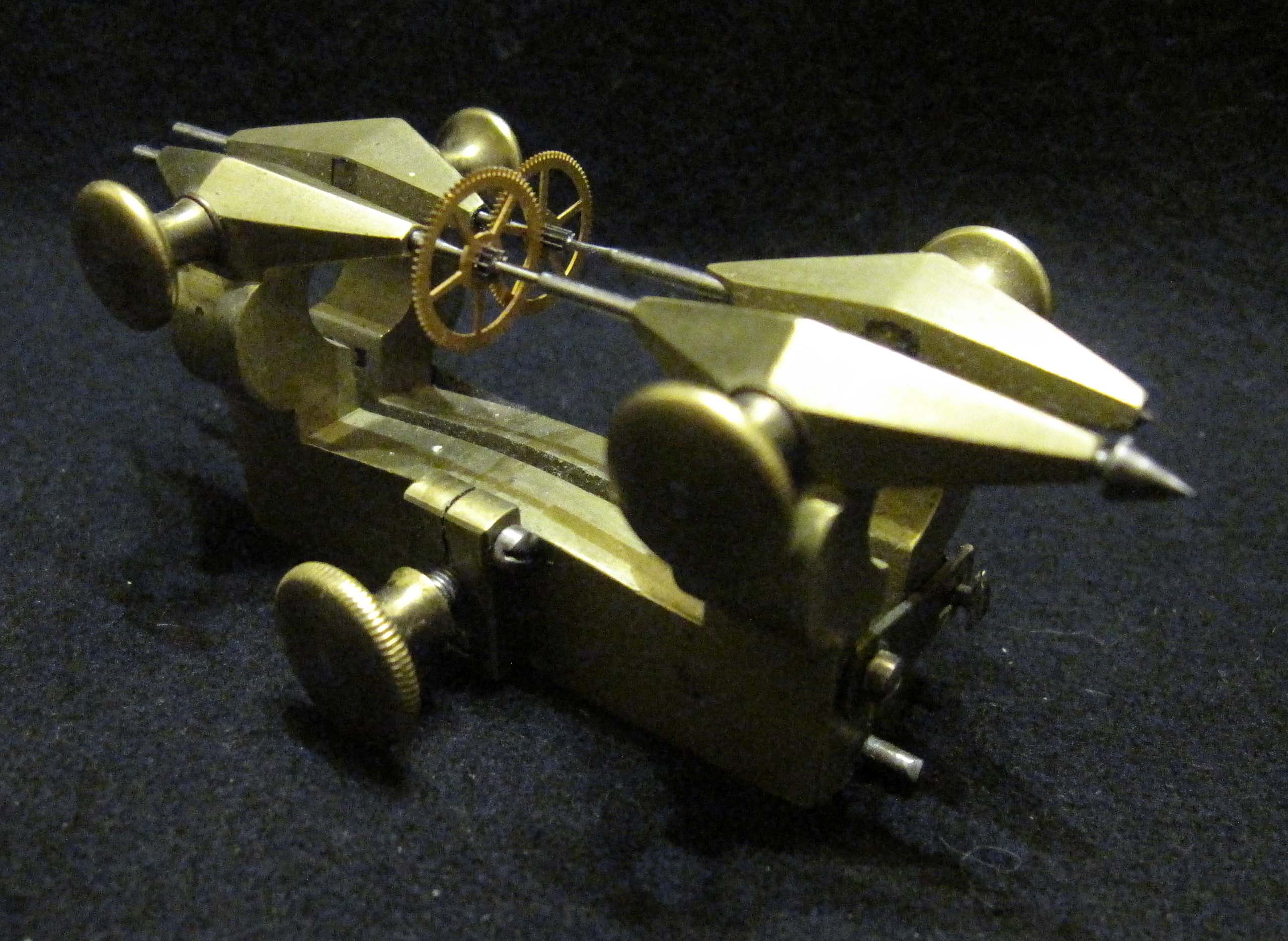

Машина прокатки шестерёнок
Эта машина необходима для корректировки профиля зубьев и улучшения зацепления шестерёнок.
С помощью неё можно исправить многие ошибки, как слишком глубокое зацепление, если великоваты зубья, после некоторых работ увеличенная шестерёнка и др. Правда, есть и некоторый недостаток - после прокатки зубцы могут стать неодинаковыми.
Фрезы имеют мелкозубчатый профиль на отрезке две третьих окружности, остальная часть - гладкая. Этот сегмент служит частью спиральной передачи, который зацепляет за следующий промежуток между зубьями. При прокатке колесо прокручивается на одно деление, тем самым процесс фрезерования остаётся непрерывным.
Потанс с приспособлением для прессования камней
Потанс с приспособлением для прессования камней используется многосторонне, например, для посадки колёс на трибы.
Для определения длины спирали используется прибор Luthy-Hirt. В основном, он состоит из двух частей: внизу - эталонный баланс, а вверху - захватывающие щипчики. Частоту колебаний баланса можно регулировать от 10.000 до 22.000 полуколебаний в час. Положение щипчиков можно менять по разным направлениям: по высоте, по окружности влево-вправо, по периметру вперёд-назад, а также вращать сами щипчики вокруг своей оси.
Хотя этот прибор был создан около 1900-х годов, им актуально пользоваться и сегодня.
Принцип работы
Внутренний конец спирали, как правило, фиксируется на оси баланса, внешний закрепляется в щипчиках измерительного прибора. При нажатии на рычаг начинают колебаться оба баланса. По частоте колебаний всей системы можно установить: колеблются ли оба баланса синхронно или нет. Если нет, то смещая точку крепления, вы изменяете длину спирали на требуемую.
Число витков спирали не должно быть слишком большим или слишком маленьким. Чтобы лучше посчитать витки, положите на стекло по форме белую бумагу. В случае, когда число витков уже задано, а частота колебаний сильно отличается от требуемой, можно попробовать подобрать другую спираль.
Диаметр спирали должен быть в определённой пропорции к балансу. Если число витков и диаметр спирали уже дан, остаётся мало параметров, которые можно изменить. Например, можно подобрать слабее или сильнее спираль. В крайнем случае остаётся сам баланс. Если в нём есть болтики, то можно поменять болтики или их положение. Но это, если вы сами баланс изготавливали. А если он сделан не вами и визуально видно, что до вас в баланс никто не вмешивался, то его лучше не трогать.
Конечно, выяснить, имеет ли спираль правильную длину, можно и на основании замера параметров хода с помощью измерителя точности механических часов. Однако, при фиксировании штифтом спираль в этом месте минимально деформируется. Таким образом, если место деформации будет находиться уже далеко от следующей точки фиксации, то это повлияет на качество пружины.
Баланс в приборе Luthy-Hirt большой и тяжелый, а цапфы очень тонкие, в этом случае достигается цель, что баланс колеблется долго. Опоры цапф не имеют противоударного устройства и, следовательно, пересылка по почте таких приборов очень проблематична.
Ключ для крышек часов Rawyler
