Präzisionsschraubstöcke auf dem Uhrmachertisch
Auf Basis des präzisen parallelen Werkzeugmaschinen-Schraubstock ESB (Swiss Made) habe ich in meiner Werkstatt eine Befestigungskonstruktion entwickelt, mit der der Schraubstock schnell und bequem geneigt fixiert und auch vollständig um die eigene Achse gedreht werden kann, ebenfalls mit Fixierung.
Schienenplatte wie beim Präzisions-Schraubstock 2021 von Bergeon
Auf ihrem Tisch haben Uhrmacher eine Montageplatte, auf der die Präzisionsschraubstöcke 2021 von Bergeon montiert werden können. Bei Nichtgebrauch lassen sie sich wieder vom Tisch entfernen. Diese Schraubstöcke haben allerdings Nachteile, und auf dem Markt gibt es keine bessere Lösung. Die Entscheidung fiel schnell: Der Aufwand lohnt sich, also baue ich einen eigenen Schraubstock.

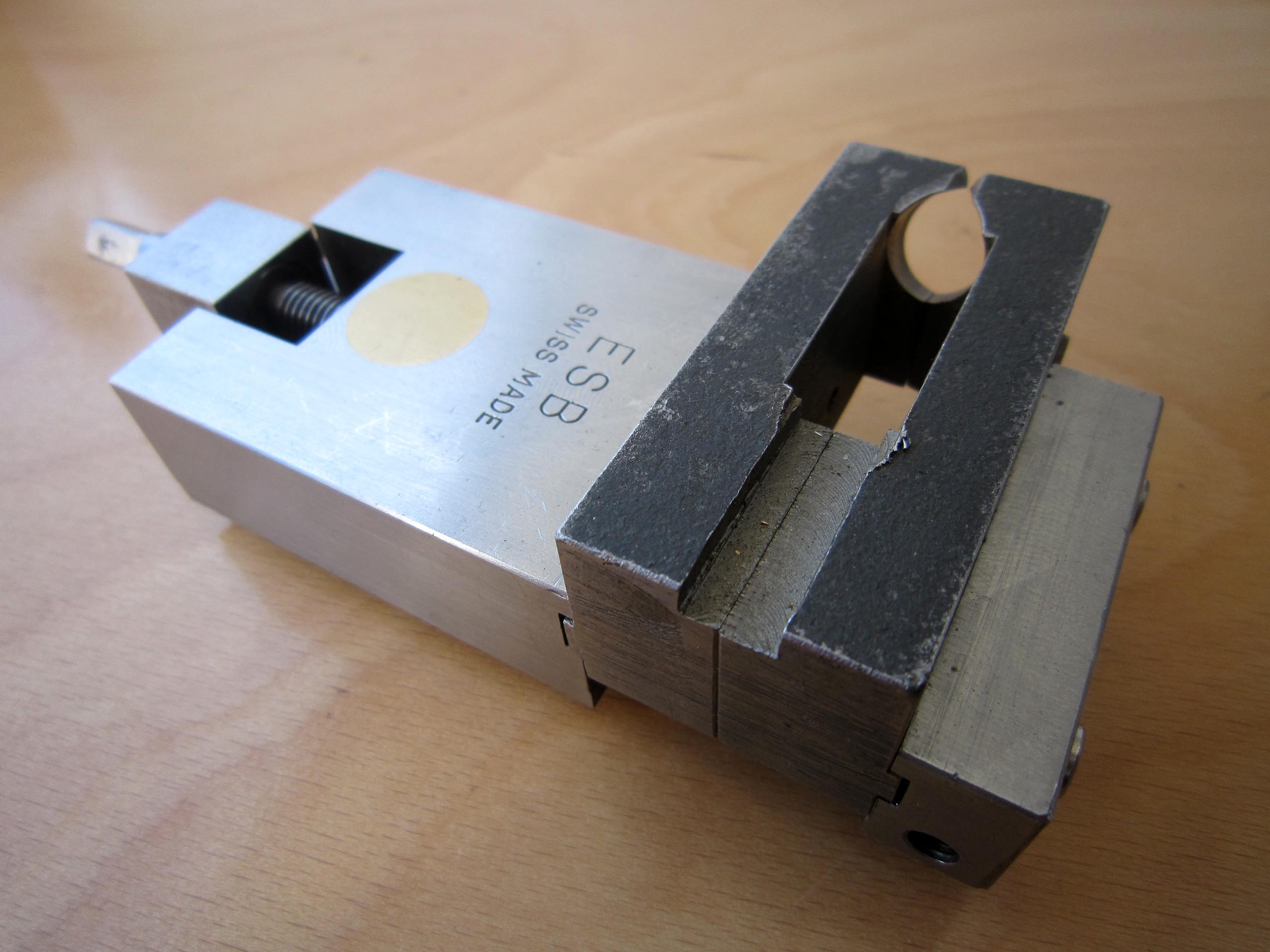

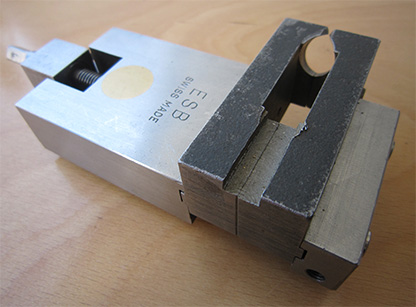

Präzisions Parallel-Werkzeugmaschinen-Schraubstock ESB (Swiss Made)
Ich habe präzise parallele Maschinen-Schraubstock ESB gekauft. Er war günstig, da der Zustand nicht ganz neuwertig war. Doch die Stabilität und Genauigkeit der Konstruktion nach längerem Einsatz im Werk bot noch gutes Potenzial zur Umgestaltung.
Änderungen am Schraubstock

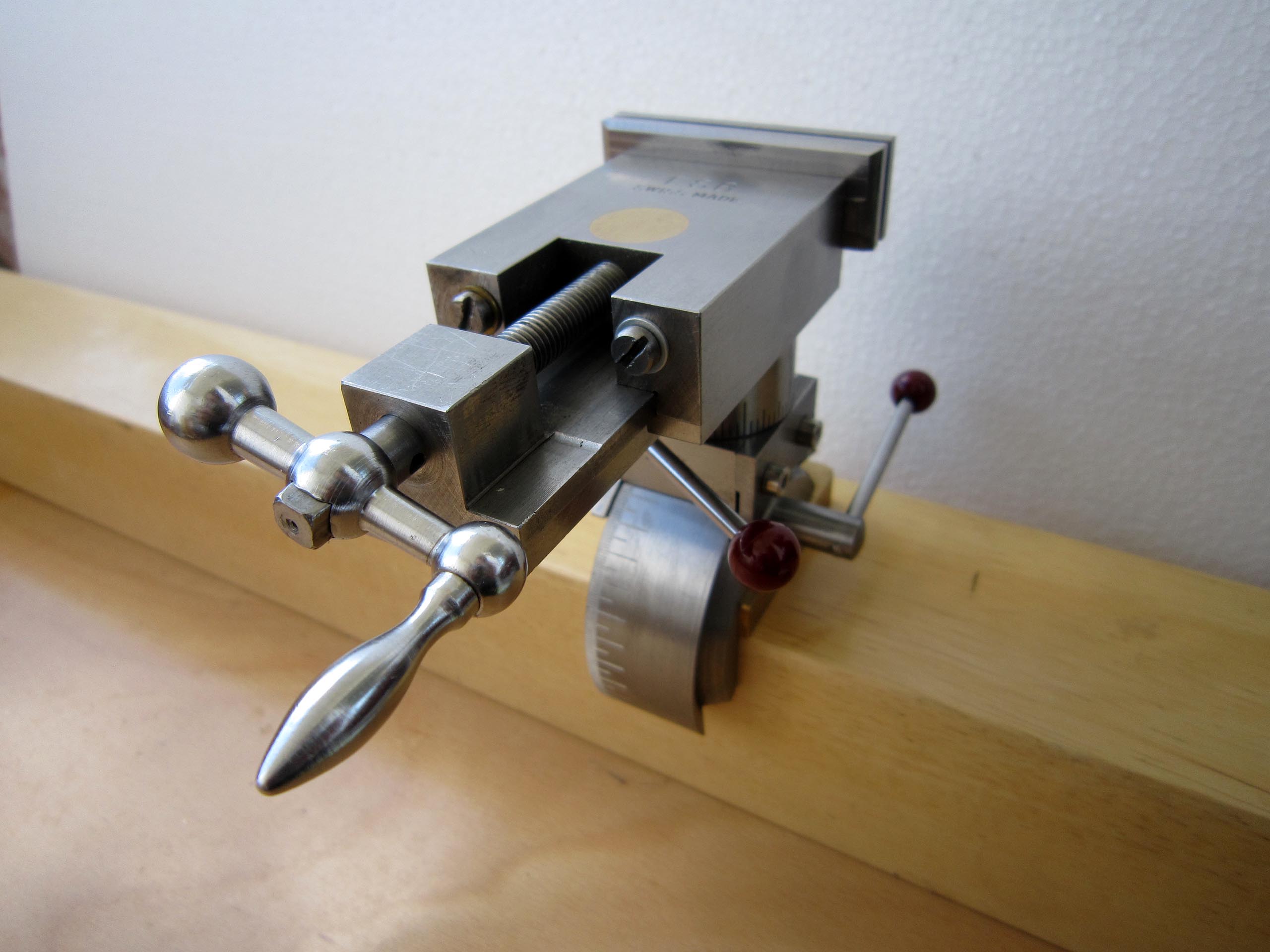

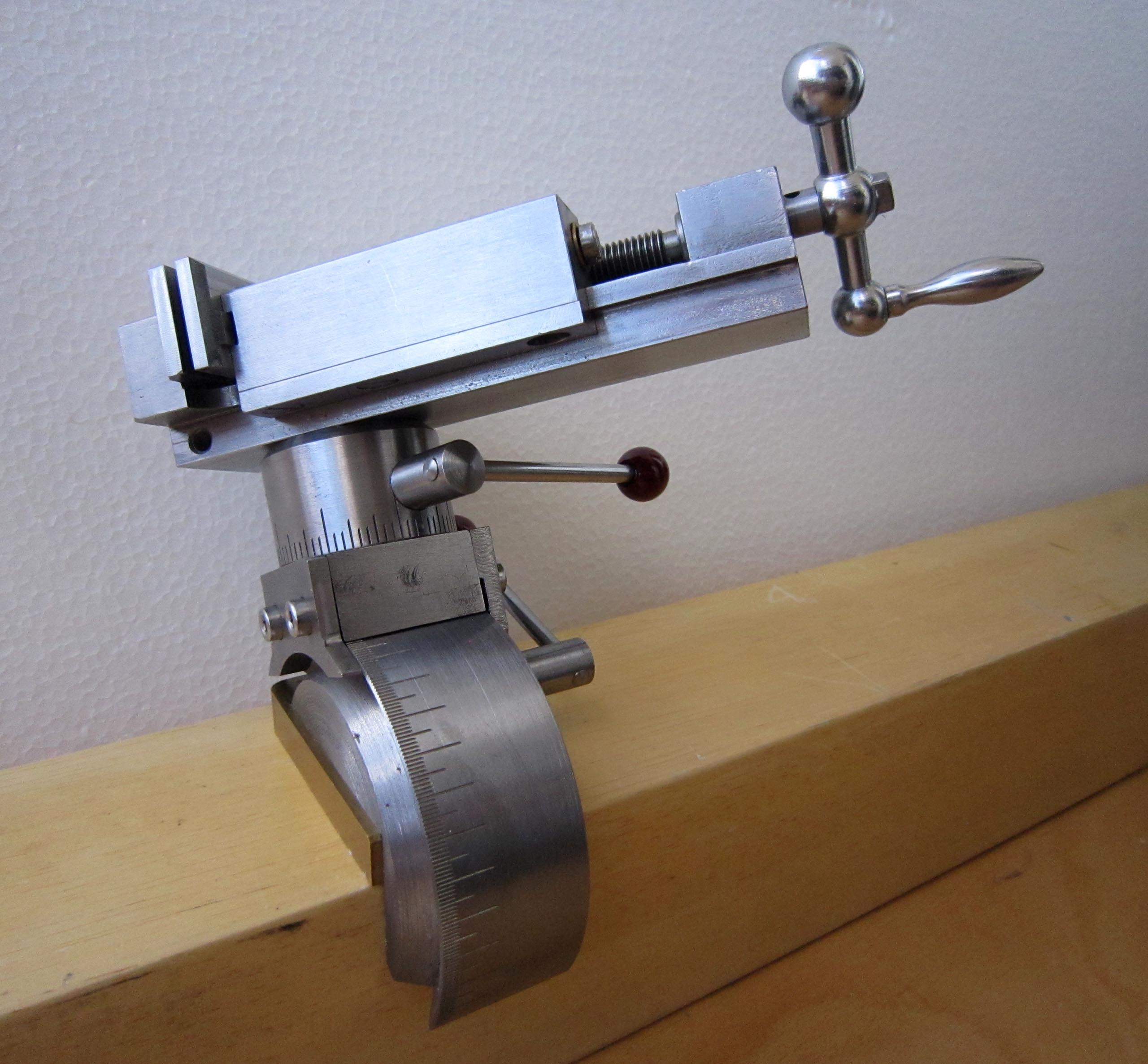

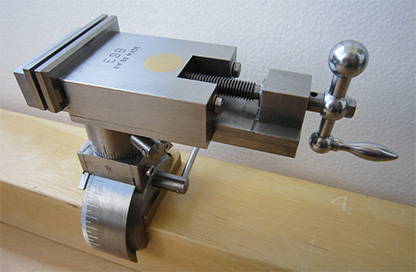

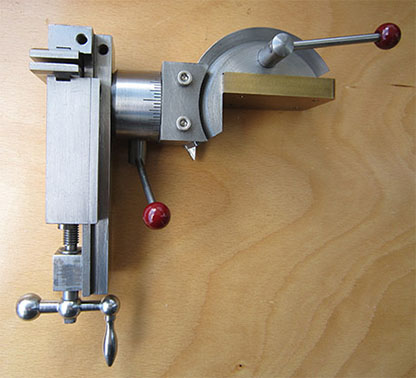

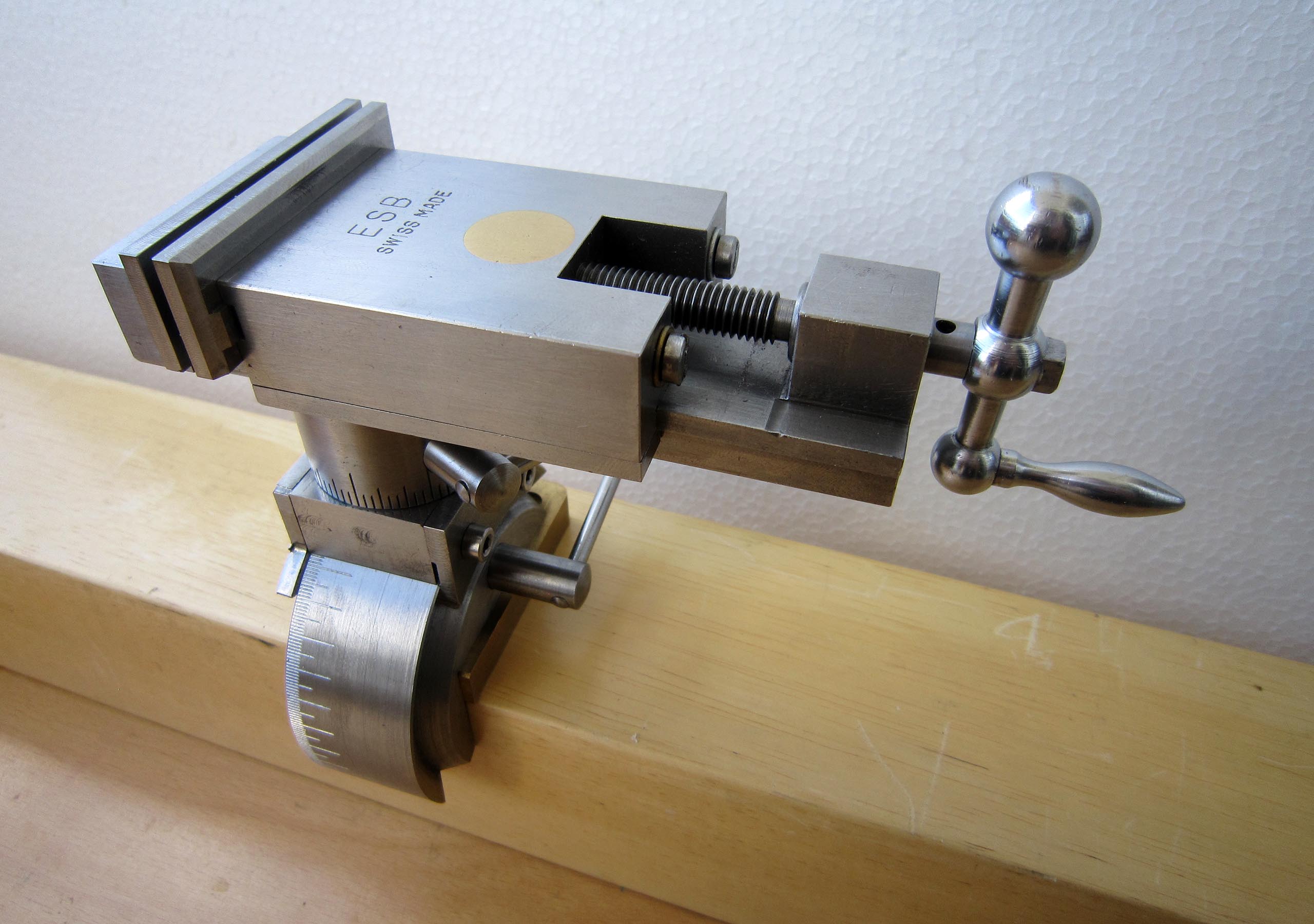

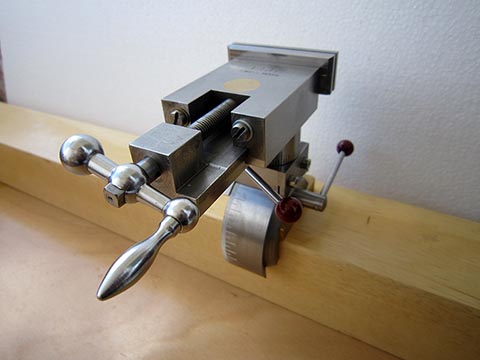

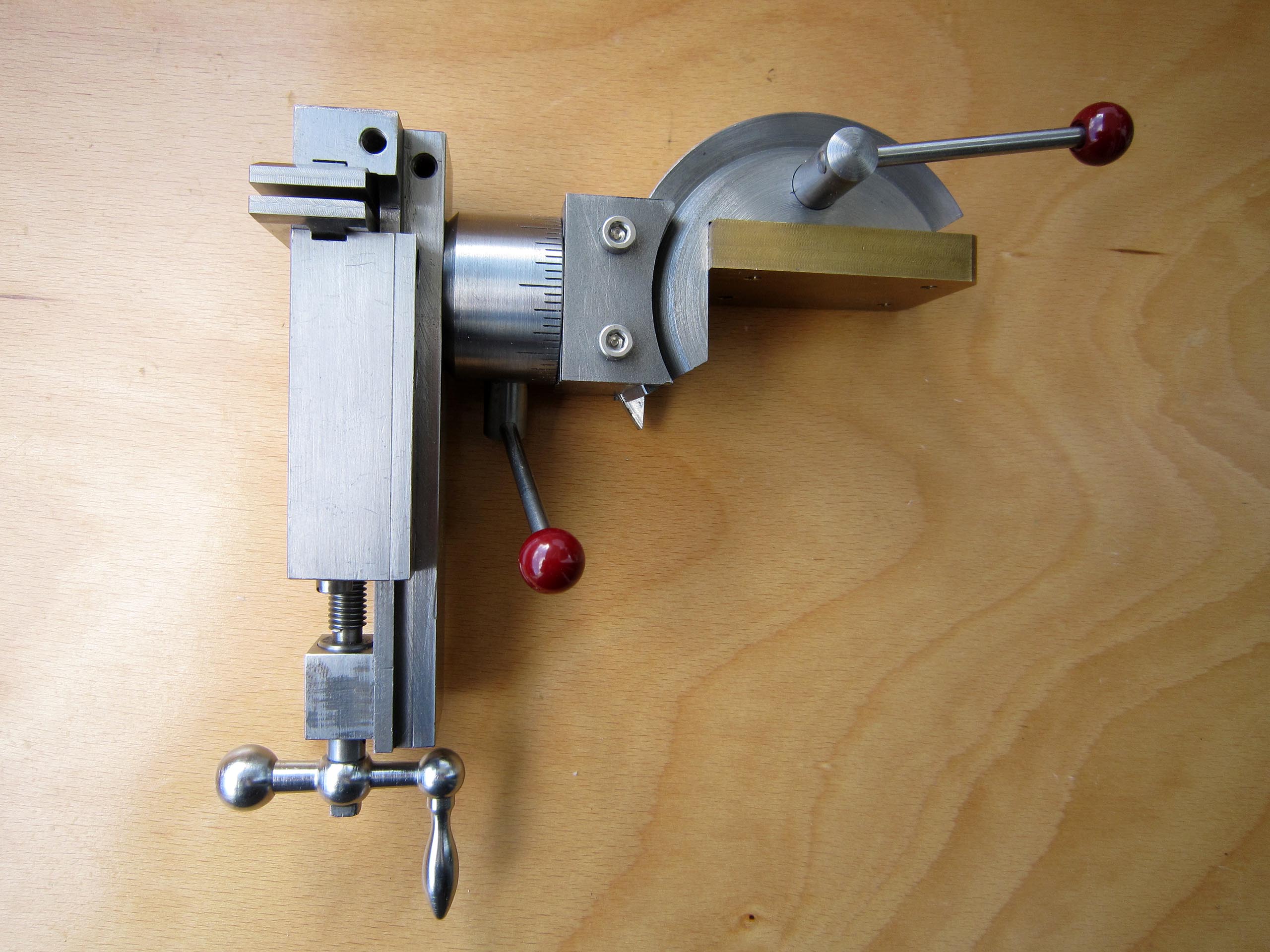

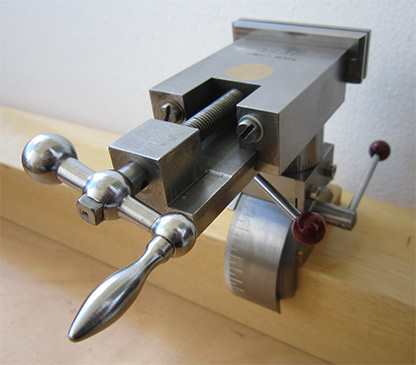

Die neuen Backen habe ich etwas breiter und höher gemacht, die Dicke hingegen so dünn wie möglich, um die Arbeit künftig zu erleichtern. Der untere Teil wird in die Montagefläche eingeschoben und fixiert. Wenn der Schraubstock abgenommen wird, bleibt die Montagefläche auf dem Tisch. Die Konstruktion des unteren Teils sorgt dafür, dass der Schraubstock in vertikaler Position höher über dem Tisch steht und in horizontaler Position etwas weiter vom Tisch entfernt ist. Auch der Neigungswinkel oder die Drehung des Schraubstocks lässt sich schnell ändern. Der Neigungsbereich beträgt 100°, die Drehung 360°. Zur Sicherheit habe ich Skalen angebracht. In allen fixierten Positionen bleibt die Konstruktion stabil.
